Áramlöket kapcsoló Falba süllyesztett Finder 27.01.8.230.0000 1 záró 230 V/AC 10 A 2300 VA Tray 1 db vásárlása

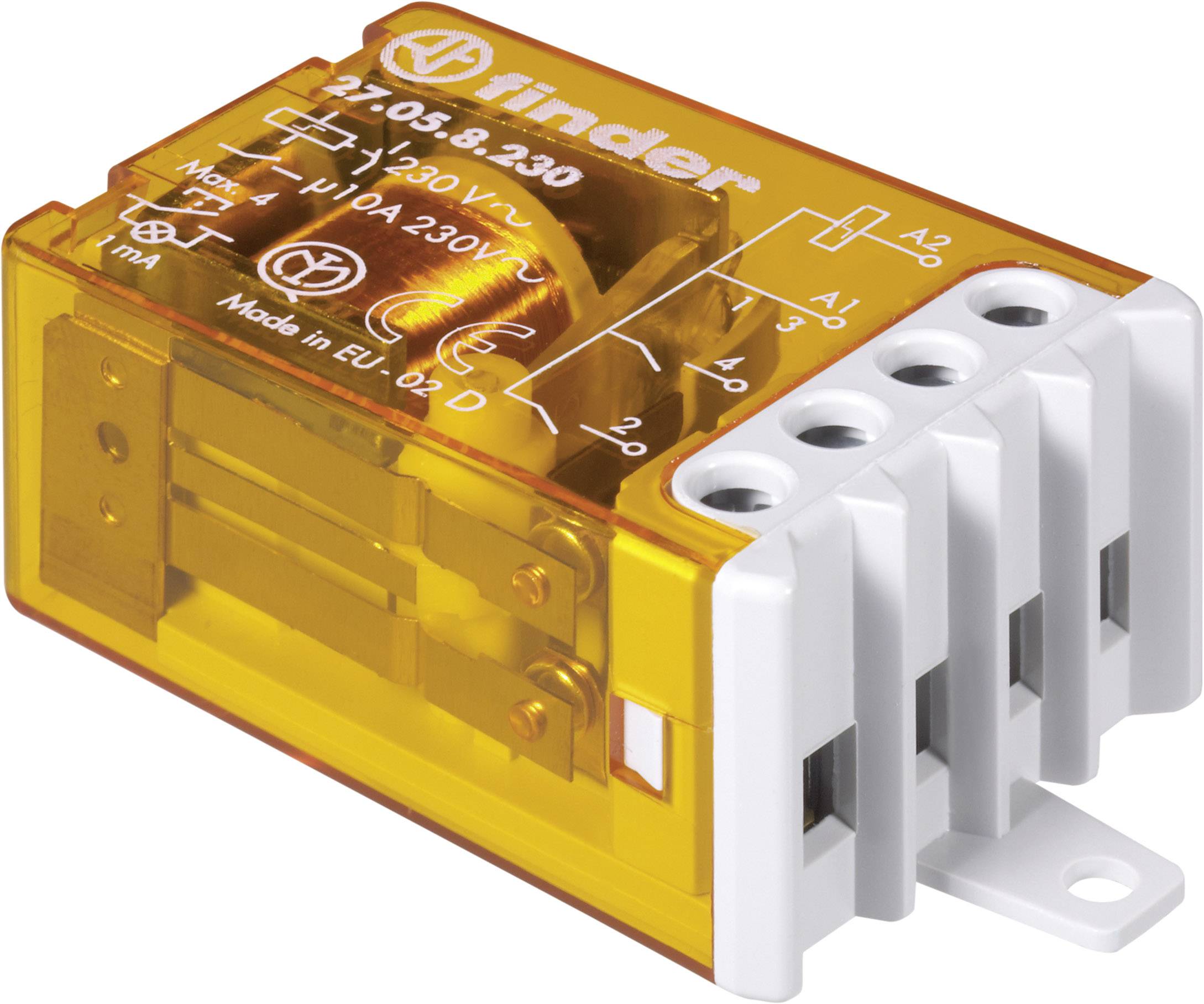

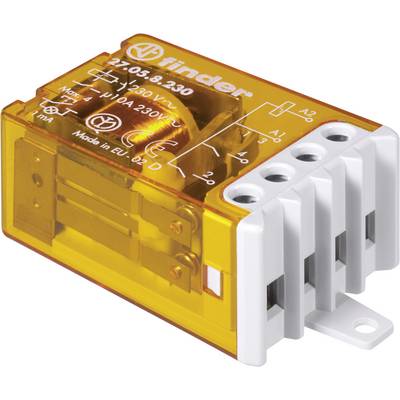

Egy narancssárga relé 5 csatlakozási ponttal, elektromos specifikációs jelölésekkel, 'Made in EU' felirattal, átlátszó borítással.

Hasonló kivitel

'A táblázat típust, lépésszámot és sorozatot mutat: A 27.01/21 típus 2 lépésből áll; a 27.05/25 típus 4 lépésből áll; a 27.06/26 típus 3 lépésből áll.'

Kapcsolási rajz két párhuzamos áramkörrel. Bal oldal: 27.01 és 27.21 számok, csatlakozások 2-től A1/1-ig és A2-ig. Jobb oldal: 27.05, 27.06, 27.25, 27.26 számok, csatlakozások 2-től A1/1/3, 4-ig, A2-ig.

Műszaki rajz egy téglalap alakú házról a következő méretekkel: 47 mm magasság, 32 mm szélesség, három rögzítési pont alul.

1/4

Hasonló kivitel

Csomagolás

Tray

Termék típus

Áramlöket kapcsoló

Üzemi feszültség

230 V/AC

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

230 V/AC

Szállítás: 9. 8. K.

50 db

Helyettesítő termékek megjelenítése

Szám

Min.: 10

Többszörös: 10

Összesen (4717Ft / Darab)

47 170 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramlökés-kapcsoló, sasszén való rögzítésre és süllyesztett beépítésre, 27-es sorozat

Műszaki adatok

Érintkezőterhelés: izzólámpák (230 V) 1000 W, kompenzált fénycsöves lámpák 360 W, nem kompenzált fénycsöves lámpák 500 W, halogén lámpák 800 W

Csomagolás: Tray

Termék típus: Áramlöket kapcsoló

Gyártói szám: 27.01.8.230.0000

Üzemi feszültség: 230 V/AC

Bekapcsolási áram: 20 A

Tartós áram (max.): 10 A

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási sorrend (1. lépés): KI-BE

Kapcsolási sorrend (2. lépés): KI-BE

Kapcsolási feszültség (max.): 230 V/AC

Max. kapcsolási áram: 10 A

Kapcsolási teljesítmény (max.): 2300 VA

Szerelés: Falba süllyesztett

Csatlakozó: Csavaros kapocs

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +40 °C

Tartalom: 1 db

RoHS konform: Igen

Ellenőrzési időtartam: 1 óra

Kapcsolási teljesítmény: (AC1) 2300 VA/(AC15 V) 500 VA

Kapcsolási feszültség: 230 V/AC

Kapcsolóáram: 10 A

Környezeti hőmérséklet: -40 - +40 °C

Max. tartós áram: (AC1) 10 A/230 V/AC

Üzemi feszültség: 230 V/AC

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3209582 Áramlöket kapcsoló Falba süllyesztett Finder 27.01.8.230.0000 1 záró 230 V/AC 10 A 2300 VA Tray 1 db

Leírás

Impulzusrelé a tekercsek és az érintkezők közös csatlakozásával (csavaros csatlakozások). Típustól függően különböző kapcsolási sorrend. Tekercsek az AC számára, A relé a vezérlőfeszültség lekapcsolása utánmindig az utolsó kapcsolóállásban marad. Fali konnektordobozba történő szereléshez, vagy felcsavarozáshoz.
27.0x típus: A vezérlés közvetlenül 4 világító gombbal, illetve legfeljebb 24 világító gombbal a 027.00 vezérlő-/kondenzátor modulon keresztül történik.
