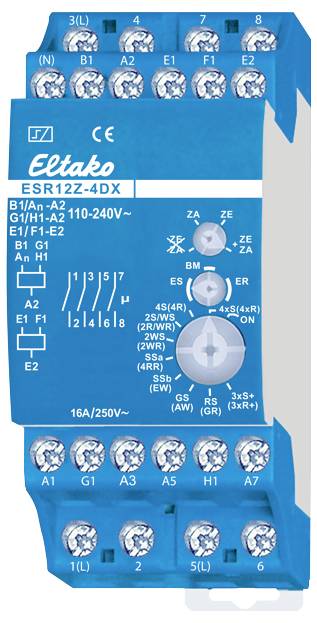

Áramlöket kapcsoló Kalapsín Eltako ESR12Z-4DX/110-240V 4 záró 16 A 2000 W 1 db

4 független érintkezővel, 1 normál nyitott érintkezővel, potenciálmentes 16A/250V AC, 230V LED lámpák 600W-ig, izzólámpák 2000W. Készenléti veszteség csak 0,03-0,4 watt. Moduláris szerkezet DIN-EN 60715 TH35 sínre szereléshez. 2 felosztási egység = 36 mm széles, 58 mm mély. A szabadalmaztatott ELTAKO Duplex technológiával (DX) a 4 alaphelyzetben potenciálmentes érintkezőből 3 továbbra is nulla kereszteződésben tud kapcsolni 230V AC 50Hz kapcsolásakor, így drasztikusan csökkenti a kopást. Ehhez egyszerűen csatlakoztassa az N vezetéket az (N) csatlakozóhoz, a külső vezetékeket pedig az 1(L), 3(L) vagy 5(L) csatlakozóhoz. Ez további, mindössze 0,1 wattos készenléti veszteséget eredményez. Ha az érintkezőt olyan kapcsolóberendezések vezérlésére használják, amelyek önmagukban nem kapcsolnak nulla kereszteződésnél, akkor az (N)-t nem szabad csatlakoztatni, mivel a járulékos zárási késleltetés ellenkező hatást váltana ki. Helyi univerzális vezérlőfeszültség 110-240V AC. Kiegészítő univerzális feszültségvezérlő bemenetekkel központilag be- és kikapcsolva 110-240V AC, galvanikusan elválasztva a helyi vezérlőbemenetektől. Kiegészítő csoportvezérlő bemenetekkel 110-240V AC feszültséghez. Ugyanaz a lehetőség, mint a helyi adóbevételeknél. Ezen impulzuskapcsolók csoportjai külön-külön vezérelhetők egy központi vezérlőrendszerben a csoportvezérlő bemeneteken keresztül. Tápfeszültség, mint a helyi vezérlőfeszültség. A bistabil relék használatával nincs tekercs teljesítményvesztesége és fűtése még bekapcsolt állapotban sem. Telepítés után várja meg a rövid automatikus szinkronizálást, mielőtt a kapcsolt fogyasztókat a hálózatra csatlakoztatná. A központi parancsok mindig elsőbbséget élveznek; a helyi vezérlő bemenetek blokkolva vannak a központi parancs alatt. A tápfeszültség kimaradása esetén a készülék meghatározott módon lekapcsol. A felső forgókapcsoló segítségével ezt az impulzuskapcsolót teljesen vagy részben ki lehet zárni a központi vezérlésből: ZE+ZA = központi be és központi ki hatásos, ZE = csak központi be van érvényben, ZA = csak központi ki hatásos, ZE+ZA áthúzva = nincs központi vezérlés hatásos. A középső forgókapcsoló az alsó forgókapcsoló ES és ER funkcióinak előválasztására szolgál. Az ER kiválasztja a zárójel funkciót. BM kiválasztása esetén mozgásérzékelővel vezérelhető, működése a kezelési utasítás szerint. Nem alkalmas fényerő-szabályozó kapcsoló kapcsolási feszültségének visszacsatolására. Erre a célra csak az ESR12DDX-UC, ESR12NP-230V+UC vagy ESR61NP-230V+UC reléket használja. Az alsó forgókapcsolóval 18 funkció közül választhatunk: BE = Állandóan BE. 4xS = 4-utas impulzuskapcsoló 1 alaphelyzetben nyitott érintkezővel, A1, A3, A5 és A7 vezérlő bemenetekkel. (4xR) = 4-utas kapcsolórelé, egy-egy alaphelyzetben nyitott érintkezővel, A1, A3, A5 és A7 vezérlőbemenettel. 4S = impulzuskapcsoló 4 érintkezővel. (4R) = 4 érintkezős kapcsolórelé. 2S/WS = impulzuskapcsoló 3 alaphelyzetben nyitott és 1 alaphelyzetben zárt érintkezővel. (2R/WR) = kapcsolórelé 3 alaphelyzetben nyitott érintkezővel és 1 alaphelyzetben zárt érintkezővel. 2WS = impulzuskapcsoló 2 alaphelyzetben nyitott és 2 alaphelyzetben zárt érintkezővel. (2WR) = kapcsolórelé 2 alaphelyzetben nyitott és 2 alaphelyzetben zárt érintkezővel. SSa = soros kapcsoló 2 + 2 alaphelyzetben nyitott érintkező 0-2-2+4-2+4+6 kapcsolási sorrenddel, 8. visszacsatolás. (4RR) = alaphelyzetben zárt relé 4 érintkezővel. SSb = soros kapcsoló 2 + 2 alaphelyzetben nyitott érintkező 0-2-2+4-2+4+6-2+4+6+8 kapcsolási sorrenddel. (EW) = Bekapcsolási törlőrelé 3 alaphelyzetben nyitott érintkezővel és 1 alaphelyzetben zárt érintkezővel, törlési idő 1 s. GS = csoportkapcsoló. Kapcsolási sorrend 0-2-0-4-0-6-0. Visszajelzés 8. (AW) = Kikapcsolási törlőrelé 3 nyitóérintkezővel és 1 szakítóérintkezővel, törlési idő 1 s. RS = kapcsoló 4 alaphelyzetben nyitott érintkezővel, A1 = beállított és A3 = reset vezérlő bemenet. (GR) = Csoportrelé 1 + 1 + 1 +1 alaphelyzetben nyitva. 3xS+ = 3-utas impulzuskapcsoló 1 alaphelyzetben nyitott érintkezővel + 8 visszacsatolás, A1, A3 és A5 vezérlő bemenetek. (3xR+) = 3-utas kapcsolórelé 1 alaphelyzetben nyitott érintkezővel + 8 visszacsatolás, A1, A3 és A5 vezérlőbemenetek.

Ez a szöveg gépi fordítással készült.
