Arduino Mega 2560 panel, Arduino A000067 vásárlása

Arduino Mega 2560 panel, Arduino A000067-0

Arduino Mega 2560 panel, Arduino A000067-1

Arduino Mega 2560 panel, Arduino A000067-2

Arduino Mega 2560 panel, Arduino A000067-3

Arduino Mega 2560 panel, Arduino A000067-4

1/5

Adatlap (PDF)

Szállítás: 9. 18. P.

105 db

Szám

Összesen (17 315 Ft / Darab)

17 315 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Arduino Mega 2560 panel, Arduino A000067

Főbb jellemzők

256 Mb rendelkezésre álló flash memória
54 I/O csatlakozó 4 UART-tal
16 MHz-es ütemfrekvencia

Műszaki adatok

Bemenő feszültség: 7 - 12 V
Digitális I/Ok: 52 (14 PWM kimenetként használható)
Analóg bemenetek: 16
SRAM: 8 kB
EEPROM: 4 kB
Ütemsebesség: 16 MHz

Modell: Arduino Mega

Sorozat: Core

Processzor: ATmega2560

: 8 kB

Ütemfrekvencia: 16 MHz

Memória típus: FLASH

Tárolókapacitás: 256 kB

Külső csatlakozók: ICSP

Szélesség: 11.00 mm

Magasság: 2.00 mm

Termék típus: Panel

Felépítés: AVR

Alkalmas: Arduino

Csatlakozók: USB
UART
ICSP
Csatlakozósor

Sorozat: Atmel AVR

Technológia: 8-bit MCU

Eszköz típus: Fejlesztő készlet

Mélység: 5.50 mm

Analóg bemenetek száma: 16

Analóg kimenetek száma: 15

Digitális bemenetek száma: 54

Digitális kimenetek száma: 54

I/O-k száma: 54

Kivitel: ATmega2560

EEPROM: 4 kB

Üzemi feszültség: 5 V/DC

Feszültségbemenet (max.): 12 V

Feszültségbemenet (min.): 7 V

Áramfelvét: 40 mA

Üzemi feszültség: 5 V

Súly: 47.0000

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 191790 Arduino Mega 2560 panel, Arduino A000067

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 191790 Arduino Mega 2560 panel, Arduino A000067

Kapcsolási rajz

Kapcsolási rajz 191790 Arduino Mega 2560 panel, Arduino A000067

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 191790 Arduino Mega 2560 panel, Arduino A000067

Leírás

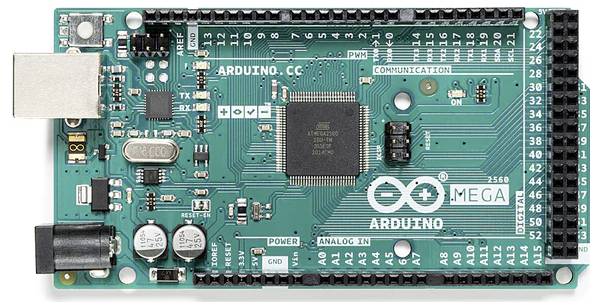

Az Arduino Mega 2560 egy ATmega2560-en alapuló mikrokontroller panel. 52 digitális I/O csatlakozóval (amiből 14 PWM kimenetként használható), 16 analóg bemenettel, 4 UART-tal (soros hardveres csatlakozó), egy 16 MHz-es kristály oszcillátorral, egy USB csatlakozóval, egy tápcsatlakozóval, egy ICSP headerrel és egy visszaállító gombbal rendelkezik. Mindent megkap, amire a mikrokontroller támogatásához szüksége van. Csatlakoztassa egyszerűen a panelt USB-vel egy számítógéphez vagy működtesse azt egy egyenáramú-/váltóáramú adapterrel vagy elemmel az induláshoz. A Mega kompatibilis a legtöbb pajzzsal, amit az Arduino Duohoz, Duemilanovehoz vagy Diecimilahoz fejlesztettek.

Az R3 további teljesítmény mutatói:
· ATmega16U2 a 8U2 USB/soros konverter helyett
· 1.0 pinout hozzáadott SDA és SCL tüskék a TWI kommunikációhoz
· Erős RESET áramkör
