Arduino Smart-Industry-Kit AFX0175337396 SPS kommunikációs modul 12 V/DC, 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
14 készlet
Szám
Összesen (136 990 Ft / Darab)
136 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Arduino Smart-Industry-Kit
- Kétmagos számítási teljesítmény a gyors jelfeldolgozáshoz és az egyidejű hálózati kommunikációhoz
- Érintésmentes tárgyérzékelés: Pontosan és teljes mértékben, kopás nélkül érzékeli a fémtárgyakat.
- Háromszoros csatlakoztathatóság integrált Wi-Fi, Bluetooth Low Energy (BLE) és Ethernet segítségével
- Négy nagy teljesítményű reléérintkező (akár 10 A)
- Stabilizált 24 V-os tápegység a problémamentes működésért
- Egyszerű szerelés kalapsínre
- Kettős programozási világ: Teljes kompatibilitás az Arduino IDE (C++) és PLC nyelvekkel (IEC 61131-3)
- Optikai visszajelző rendszer: Azonnali állapotmegjelenítés robusztus ipari 24 V-os LED-eken keresztül
- IoT és felhőalapú megoldások
- Bővíthető architektúra 8 multifunkcionális bemenettel további érzékelők vagy gombok számára
Műszaki adatok
- Központi egység: Arduino Opta WiFi (8 bemenet, 4 relé kimenet 10A)
- Érzékelő típusa: Induktív (M8), kapcsolási távolság 1,5 mm, PNP záróérintkező
- Tápellátás: 230V AC bemenet / 24V DC kimenet (12W)
- Kommunikáció: Wi-Fi, Ethernet, Bluetooth LE, USB-C
- Szerelés: DIN sínre szerelhető (35 mm-es DIN sín)
- Gyártói szám
Smart-Industry-Kit
- Termék típus
SPS kommunikációs modul
- Kimenetek száma (max.)
4
- Bemenetek száma (max.)
8
- I/O-k száma
12
- Relé kimenetek száma (max.)
4
- Analóg bemenetek száma (max.)
8
- Digitális bemenetek száma (max.)
8
- Üzemi feszültség
12 V/DC
24 V/DC
- Valódi idő
Igen (beépítve)
- Flash memória
16 MB
- Gyártói szám
AFX0175337396
- Csatlakozók
Ethernet
RS-485
WiFi
Bluetooth®
USB-C
IP20
- Ütem frekvencia
480 MHz
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Időkapcsoló óra
Igen (beépítve)
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3730891 Arduino Smart-Industry-Kit AFX0175337396 SPS kommunikációs modul 12 V/DC, 24 V/DC
Leírás
Az Intelligens Ipari Készlet egy összehangolt rendszermegoldás az érintésmentes tárgyérzékeléshez, folyamatvezérléshez és távfelügyelethez. Az erős Arduino Opta WiFi Micro-PLC-re épülő készlet közvetlen hidat képez a fizikai érzékelők és a digitális IIoT (ipari dolgok internete) alkalmazások között.
A készlet robusztus 24 V-os infrastruktúrát biztosít szabványos DIN sínekre történő telepítéshez, és ideális prototípusgyártáshoz, oktatáshoz és kis ipari vezérlőrendszerekhez.
Főbb teljesítményjellemzők:
- Intelligens vezérlés: A kétmagos processzorral (STM32H747XI) ellátott Arduino Opta WiFi lehetővé teszi a C++ (Arduino IDE) vagy opcionálisan az IEC 61131-3 szabvány (PLC nyelvek) szerinti programozást.
- Pontos érzékelés: Az induktív Contrinex M8 közelségérzékelő (PNP, süllyesztett) megbízhatóan és kopásmentesen érzékeli a fémtárgyakat.
- Teljes csatlakoztathatóság: Az integrált Wi-Fi, a Bluetooth Low Energy és az Ethernet valós idejű adatátvitelt tesz lehetővé a felhőbe vagy a helyi irányítópultokra.
- Ipari szabványú tápegység: A nagy hatékonyságú Finder 78.12 kapcsolóüzemű tápegység stabilizált 24 V egyenfeszültséget biztosít a folyamatos működéshez.
- Vizuális állapotfelmérés: Két ipari LED jelzőfény (piros/zöld) ad egyértelmű vizuális visszajelzést a rendszer állapotáról közvetlenül a vezérlőszekrényben.
Alkalmazási területek:
- Termelésfelügyelet: Alkatrészek számlálása és ciklusidő mérése.
- Állapotfelügyelet: Gépek futásidejének és hibaüzeneteinek távoli monitorozása.
- Automatizálás: Szállítószalagok, kapuk vagy egyszerű gyártási lépések vezérlése felhőalapú kapcsolattal.
Ez a szöveg gépi fordítással készült.
A készlet robusztus 24 V-os infrastruktúrát biztosít szabványos DIN sínekre történő telepítéshez, és ideális prototípusgyártáshoz, oktatáshoz és kis ipari vezérlőrendszerekhez.
Főbb teljesítményjellemzők:
- Intelligens vezérlés: A kétmagos processzorral (STM32H747XI) ellátott Arduino Opta WiFi lehetővé teszi a C++ (Arduino IDE) vagy opcionálisan az IEC 61131-3 szabvány (PLC nyelvek) szerinti programozást.
- Pontos érzékelés: Az induktív Contrinex M8 közelségérzékelő (PNP, süllyesztett) megbízhatóan és kopásmentesen érzékeli a fémtárgyakat.
- Teljes csatlakoztathatóság: Az integrált Wi-Fi, a Bluetooth Low Energy és az Ethernet valós idejű adatátvitelt tesz lehetővé a felhőbe vagy a helyi irányítópultokra.
- Ipari szabványú tápegység: A nagy hatékonyságú Finder 78.12 kapcsolóüzemű tápegység stabilizált 24 V egyenfeszültséget biztosít a folyamatos működéshez.
- Vizuális állapotfelmérés: Két ipari LED jelzőfény (piros/zöld) ad egyértelmű vizuális visszajelzést a rendszer állapotáról közvetlenül a vezérlőszekrényben.
Alkalmazási területek:
- Termelésfelügyelet: Alkatrészek számlálása és ciklusidő mérése.
- Állapotfelügyelet: Gépek futásidejének és hibaüzeneteinek távoli monitorozása.
- Automatizálás: Szállítószalagok, kapuk vagy egyszerű gyártási lépések vezérlése felhőalapú kapcsolattal.
Ez a szöveg gépi fordítással készült.
Kivitel
- Bemenet: 8x konfigurálható digitális / analóg (0-10V) bemenet
- Kimenet: 4x relé (250 V AC - 10 A)
- Processzor: STM32H747XI Dual ARM® Cortex®: Cortex-M7 mag akár 480 MHz-ig és Cortex-M4 mag akár 240 MHz-ig
- Csatlakoztathatóság: Támogatja a 10/100 Ethernetet (TCP/IP vagy Modbus TCP), USB-C-t, Wi-Fi + Bluetooth® Low Energy-t (csak Opta WiFi esetén), RS485 fél-duplexet (csak Opta RS485 és Opta WiFi esetén)
- Memória: 1 MB RAM (programozáshoz), 2 MB belső + 16 MB flash QSPI
- RTC: Tipikus 10 napos energiamegtakarítás 25°C-on, NTP szinkronizáció Etherneten keresztül lehetséges.
- IP-védelem: IP20
- Programozás
- Nyelvek: Arduino programozási nyelv IDE / IEC-61131-3 szabványon keresztül (opcióként): Létradiagram (LD), Funkcióblokk-diagram (FBD), Szekvenciális függvénydiagram (SFC), Strukturált szöveg (ST), Utasításlista (IL)
- Biztonság: ATECC608B biztonságos elem
- Tápfeszültség: 12...24 V DC
- Üzemi hőmérséklet: -20 °C és +50 °C között (-4°F és 122°F között)

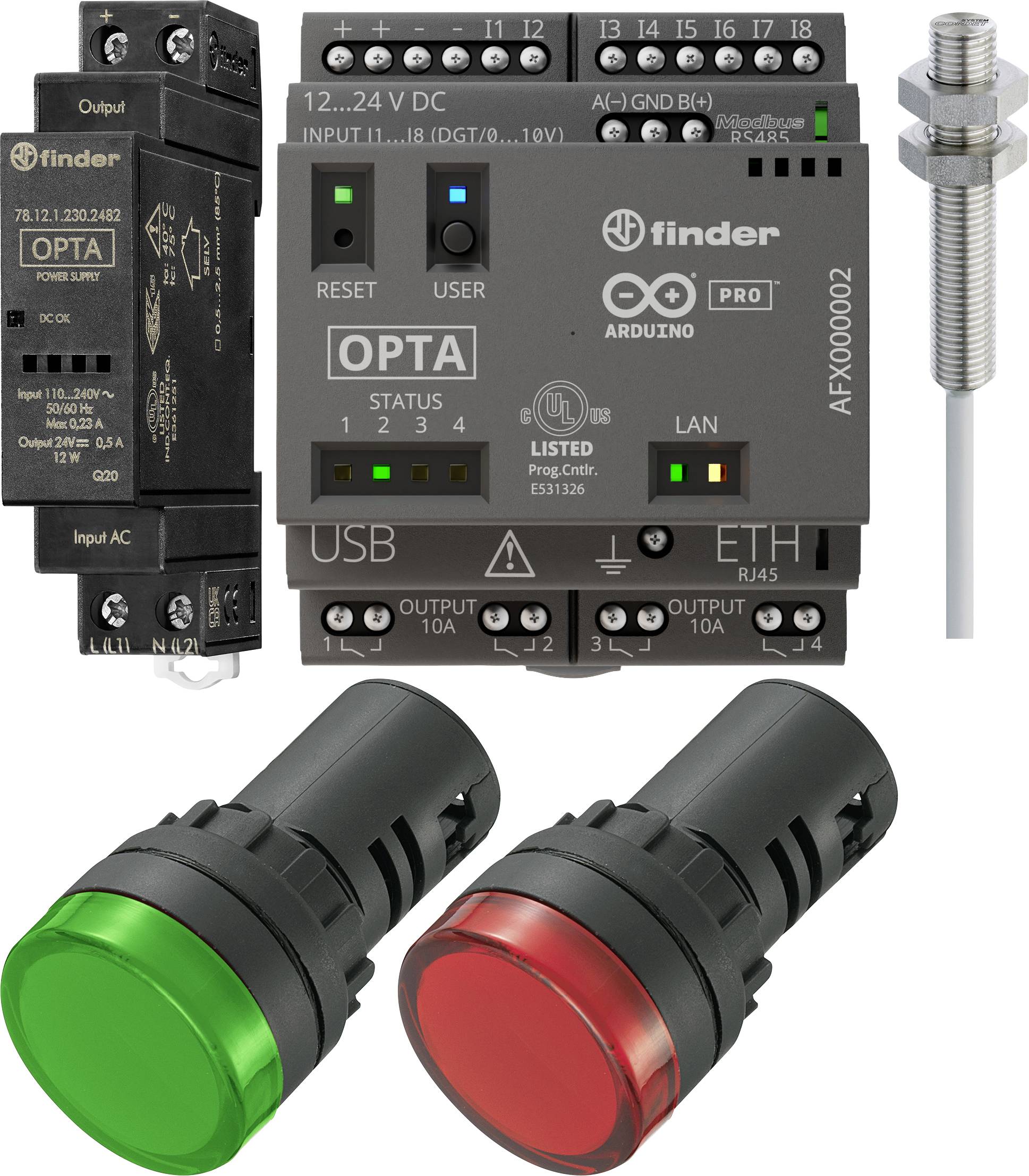

Szállítás tartalma
- Arduino Opta WiFi AFX00002
- Finder 78.12.1.230.2482 DIN sínre szerelhető tápegység

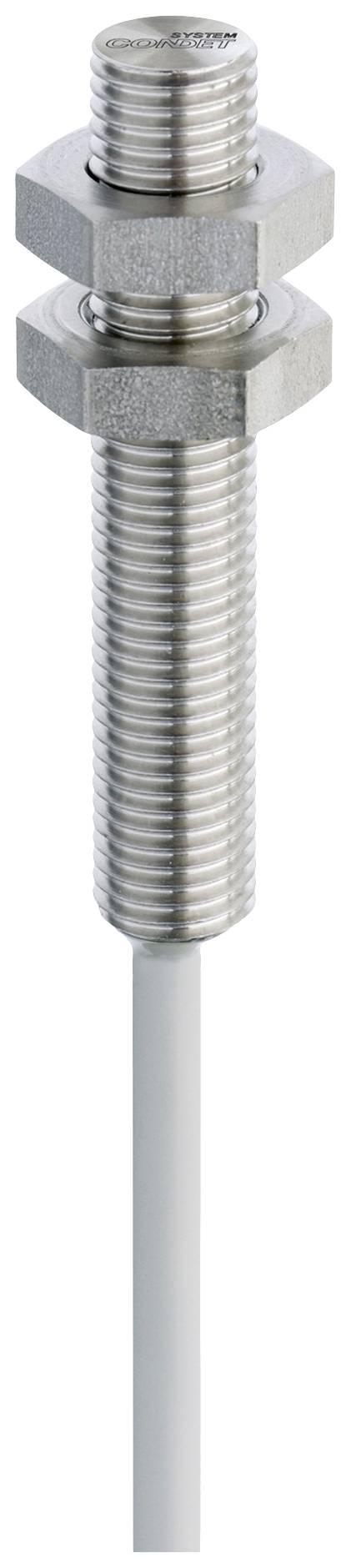

- Contrinex induktív érzékelő M8 süllyesztett PNP DW-AD-703-M8-BAS
- TRU COMPONENTS LED jelzőfény zöld 24 V/DC
- TRU COMPONENTS LED jelzőlámpa piros 24 V/DC
Tudnivalók
Felhívjuk figyelmét, hogy ez a készlet tartalmazza az alapvető műszaki alkatrészeket. Az azonnali üzembe helyezés biztosításához további, egyedi szerelési anyagokra van szükség (nem része a szállítási terjedelemnek). Professzionális beállításhoz a következőket javasoljuk:
- Csatlakozókábel: Rugalmas vezérlőkábel/vezeték (0,75 mm²) a 24 V-os komponensek belső bekötéséhez.
- Csatlakozó tartozékok: Érvéghüvelyek a biztonságos csavaros csatlakozásokhoz.
- Hálózati csatlakozás: Hálózati kábel (230V) a DIN sínre szerelhető tápegység meghajtásához.
- Rögzítés: Szabványos DIN sín (35 mm) az összes alkatrész stabil rögzítéséhez.
- A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.
