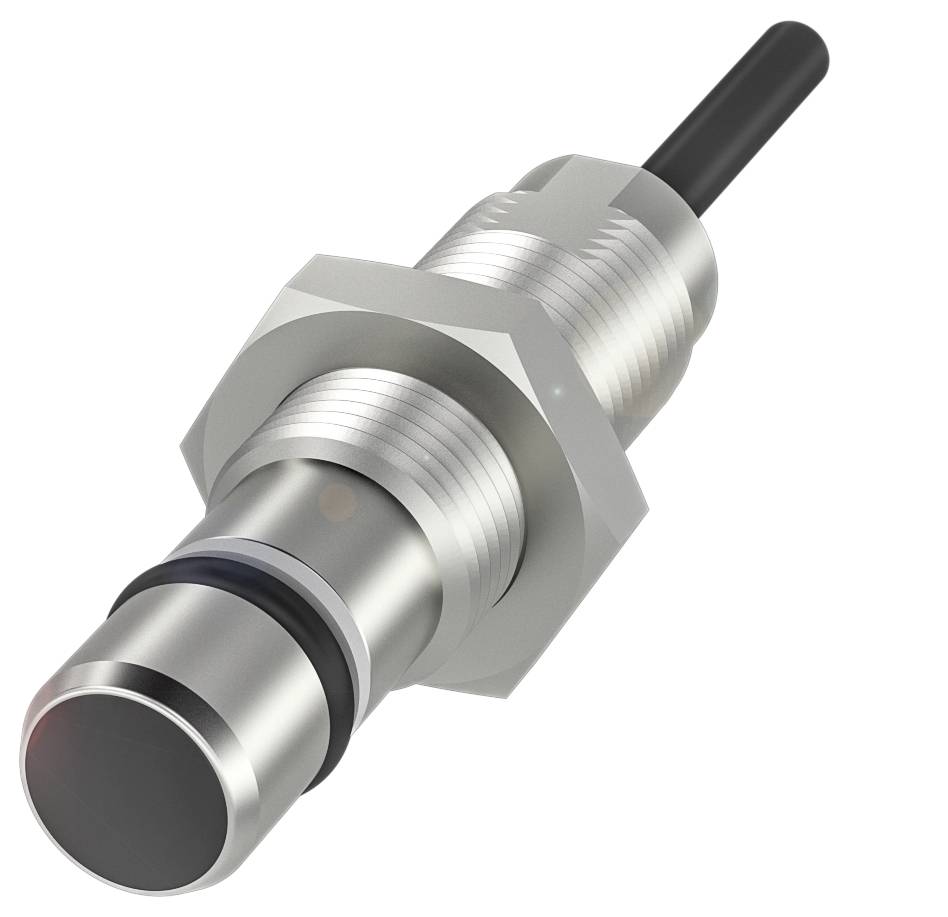

Name: BALLUFF Érzékelő Induktív BES 516-300-S240-D-PU-03 BHS002H Síkba építhető PNP, záró (Ø x H) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Főbb jellemzők

Balluff BHS002H Nagynyomású, induktív érzékelők

Méretek: Ø 12 x 47 mm
Kialakítás: M12x1
Egy síkba építendő
Hatótáv: 1.5 mm
Kapcsolókimenet: PNP záró (NO)

Műszaki adatok

Főbb jellemzők: Méretek: Ø 12 x 47 mm
Aktív felület, anyag: EP
Csatlakozás: Kábel, 3,00 m, PUR
Kialakítás: M12x1
Üzemi feszültség Ub: 10...30 VDC
Maximális nyomásállóság: 500 bar
Egy síkba építendő
Tok anyaga: rozsdamentes acél
Hatótáv: 1.5 mm
Kapcsolókimenet: PNP záró (NO)
Kapcsolási frekvencia: 2000 Hz
Védelmi típus: IP68
Környezeti hőmérséklet: -25...80 °C
További jellemzők:
Méretek: Ø 12 x 47 mm
Rögzítés: M12x1
Üzemi feszültség kijelzés: nem
Funkciókijelző: nem
Kimeneti ellenállás Ra: 150,0 kOhm
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 200 mA
Névleges szigetelési feszültség Ui: 75 V DC
Névleges rövidzárlati áram: 100 A
Készenléti késleltetés TV max.: 50 ms
Üzemi feszültség Ub: 10...30 VDC
Felhasználási kategória: DC-13
Minimális üzemi áram Im: 0 mA
Max. terhelőkapacitás Ue-nél: 1 µF
Terhelés nélküli áram Io max., csillapítva: 8 mA
Terhelés nélküli áram Io max., csillapítatlanul: 3 mA
Maradékáram lr max.: 10 µA
Maradék ingadozás max. (Ue %-a): 15%
Kapcsolási frekvencia: 2000 Hz
Statikus feszültségesés max.: 2,2 V
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Csere lehetőség védett: igen
Biztosított kapcsolási távolság Sa: 1,2 mm
H max. hiszterézis (Sr %-a): 15,0%
Névleges kapcsolási távolság Sn: 1,5 mm
Tényleges kapcsolási távolság Sr: 1,5 mm
Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
Hőmérséklet-ingadozás max. (Sr %-a): 10%
Ismétlési pontosság max. (Sr %-a): 5,0%
MTTF (40 °C): 855 a
Aktív felület, anyag: EP
Meghúzási nyomaték: 20 Nm ±10%
Méret M12x1
Szerelési hossz: 20,00 mm
Telepítés: süllyesztett szerelhető
Csatlakozás típusa: Kábel, 3,00 m, PUR
Kábelátmérő D: 3,50 mm
Kábelhossz: 3 m
Tok anyaga: rozsdamentes acél
Köpeny anyaga: PUR
Vezetékek száma: 3
Vezeték keresztmetszet: 0.14 mm²
Támasztógyűrű anyaga: PTFE
Tömítőgyűrű, mérete: 5,85 × 2,4 mm
Maximális nyomásállóság: 500 bar
Nyomószilárdság, megjegyzés: olajnyomásálló

Termék típus: Érzékelő

Gyártói szám: BES 516-300-S240-D-PU-03

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Érintkező típus: 1 PNP

Kapcsolási távolság (max.): 1.5 mm

Kimenetek: PNP, záró

Ház anyaga: Nemesacél
EP

Kivitel: Induktív

Beépítési mód: Síkba építhető

Csatlakozó: Vezetékek

Kábelhossz: 3 m

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 80 °C

: IP68

Hossz: 47 mm

Átmérő: 12 mm

Méret: (Ø x H) 12 mm x 47 mm

Tartalom: 1 db

Névleges feszültség: 24 V

Kapcsolási frekvencia: 2000 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3417013 BALLUFF Érzékelő Induktív BES 516-300-S240-D-PU-03 BHS002H Síkba építhető PNP, záró (Ø x H) 12 mm x 47 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3417013 BALLUFF Érzékelő Induktív BES 516-300-S240-D-PU-03 BHS002H Síkba építhető PNP, záró (Ø x H) 12 mm x 47 mm

Leírás

Nagy nyomásnak ellenálló induktív érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Méretek = Ø 12 x 47 mm, kivitel = M12x1, beépítés = süllyesztett, tartomány = 1,5 mm, kapcsolókimenet = PNP záró (NO), kapcsolási frekvencia = 2000 Hz, ház anyaga = rozsdamentes acél, érzékelő felület anyaga = EP, csatlakozás = kábel, 3,00 m, PUR, üzemi feszültség Ub = 10...30 VDC, környezeti hőmérséklet = -25...80 °C, nyomásállóság max. = 500 bar, védettségi osztály = IP68, jóváhagyás/megfelelőség = CEcULusEACWEEE

Ez a szöveg gépi fordítással készült.

Leírás

Nagy nyomásnak ellenálló induktív érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Méretek = Ø 12 x 47 mm, kivitel = M12x1, beépítés = süllyesztett, tartomány = 1,5 mm, kapcsolókimenet = PNP záró (NO), kapcsolási frekvencia = 2000 Hz, ház anyaga = rozsdamentes acél, érzékelő felület anyaga = EP, csatlakozás = kábel, 3,00 m, PUR, üzemi feszültség Ub = 10...30 VDC, környezeti hőmérséklet = -25...80 °C, nyomásállóság max. = 500 bar, védettségi osztály = IP68, jóváhagyás/megfelelőség = CEcULusEACWEEE
