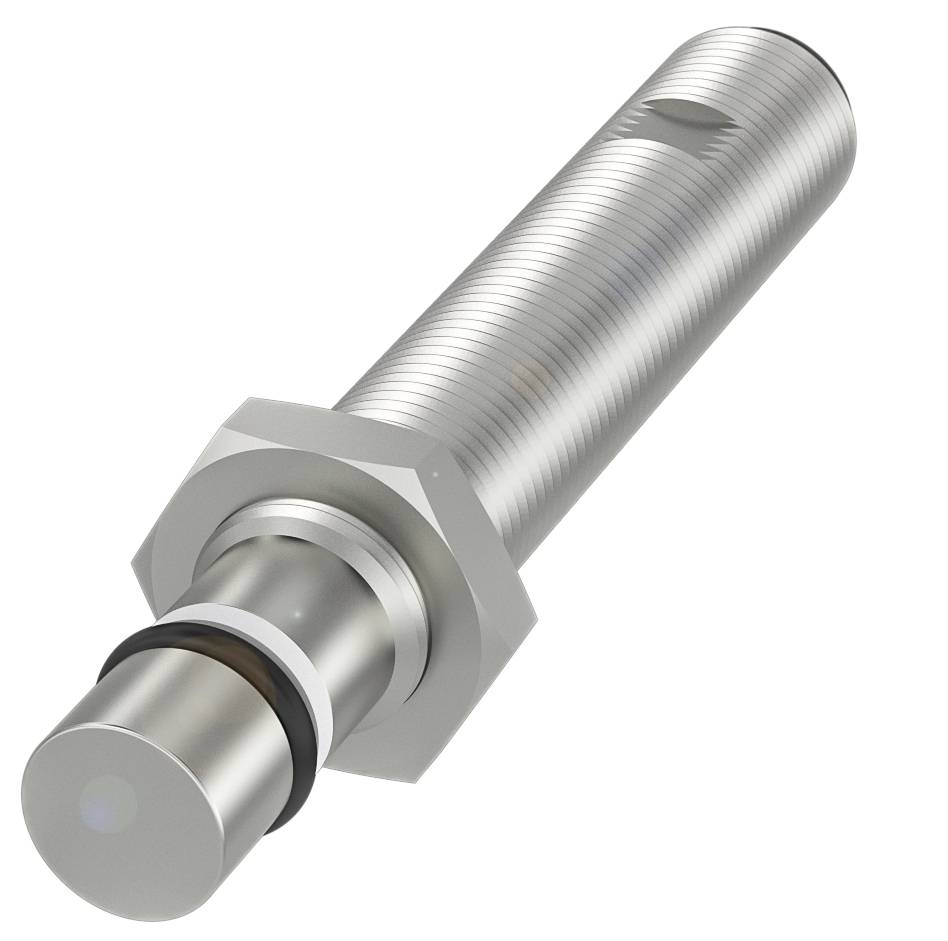

Name: BALLUFF Érzékelő Induktív BHS B135V-PSD25-S04-003 BHS005U M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 78 mm
Brand: BALLUFF
SKU: 3416079
Availability: BackOrder

Főbb jellemzők

Balluff BHS005U Hengeres kivitel nagynyomású alkalmazásokhoz

Méretek: Ø 12 x 78 mm
Kialakítás: M12x1
Egy síkba építendő
Hatótáv: 2.5 mm
Kapcsolókimenet: PNP záró (NO)

Műszaki adatok

Főbb jellemzők: Méretek: Ø 12 x 78 mm
Aktív felület, anyag: kerámia
Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
Kialakítás: M12x1
Üzemi feszültség Ub: 10...30 VDC
Maximális nyomásállóság: 500 bar
Egy síkba építendő
Tok anyaga: rozsdamentes acél
Hatótáv: 2.5 mm
Kapcsolókimenet: PNP záró (NO)
Kapcsolási frekvencia: 400 Hz
Védelmi típus: IP68
Környezeti hőmérséklet: -25...90 °C
További jellemzők:
Méretek: Ø 12 x 78 mm
Rögzítés: M12x1
Üzemi feszültség kijelzés: nem
Funkciókijelző: nem
Kimeneti ellenállás Ra: 33,0 kOhm + 2D
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 200 mA
Névleges szigetelési feszültség Ui: 75 V DC
Névleges rövidzárlati áram: 100 A
Készenléti késleltetés TV max.: 20 ms
Üzemi feszültség Ub: 10...30 VDC
Felhasználási kategória: DC-13
Minimális üzemi áram Im: 0 mA
Max. terhelőkapacitás Ue-nél: 0,5 µF
Terhelés nélküli áram Io max., csillapítva: 8 mA
Terhelés nélküli áram Io max., csillapítatlanul: 8 mA
Maradékáram lr max.: 10 µA
Maradék ingadozás max. (Ue %-a): 15%
Kapcsolási frekvencia: 400 Hz
Statikus feszültségesés max.: 2,5 V
Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Csere lehetőség védett: igen
Biztosított kapcsolási távolság Sa: 2 mm
H max. hiszterézis (Sr %-a): 15,0%
Névleges kapcsolási távolság Sn: 2,5 mm
Tényleges kapcsolási távolság Sr: 2,5 mm
Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
Hőmérséklet-ingadozás max. (Sr %-a): 15%
Ismétlési pontosság max. (Sr %-a): 5,0%
MTTF (40 °C): 500 a
Aktív felület, anyag: kerámia
Meghúzási nyomaték: 15 Nm ±10%
Méret M12x1
Szerelési hossz: 43,50 mm
Telepítés: süllyesztett szerelhető
Tok anyaga: rozsdamentes acél
Támasztógyűrű anyaga: PTFE
Tömítőgyűrű, mérete: 6,75 × 1,78 mm
Maximális nyomásállóság: 500 bar
Nyomószilárdság, megjegyzés: olajnyomásálló

Termék típus: Érzékelő

Gyártói szám: BHS B135V-PSD25-S04-003

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Érintkező típus: 1 záró

Kapcsolási távolság (max.): 2.5 mm

Kimenetek: PNP, záró

Ház anyaga: Nemesacél
Kerámia

Kivitel: Induktív

Beépítési mód: Síkba építhető

Méret: M12

Csatlakozó: M12, 4 pólusú

Jellemzők: Olajálló

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 90 °C

: IP68

Hossz: 78 mm

Átmérő: 12 mm

Méret: (Ø x H) 12 mm x 78 mm

Tartalom: 1 db

Névleges feszültség: 24 V

Kapcsolási frekvencia: 400 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3416079 BALLUFF Érzékelő Induktív BHS B135V-PSD25-S04-003 BHS005U M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 78 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3416079 BALLUFF Érzékelő Induktív BHS B135V-PSD25-S04-003 BHS005U M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 78 mm

Leírás

Nagy nyomásnak ellenálló induktív érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Induktív érzékelő, Ø 12 x 78 mm, csatlakozó, záró (NO), névleges kapcsolási távolság Sn=2,5 mm, süllyesztett, 500 bar, olajnyomásálló, ház anyaga=rozsdamentes acél, érzékelő felület anyaga=kerámia

Ez a szöveg gépi fordítással készült.
