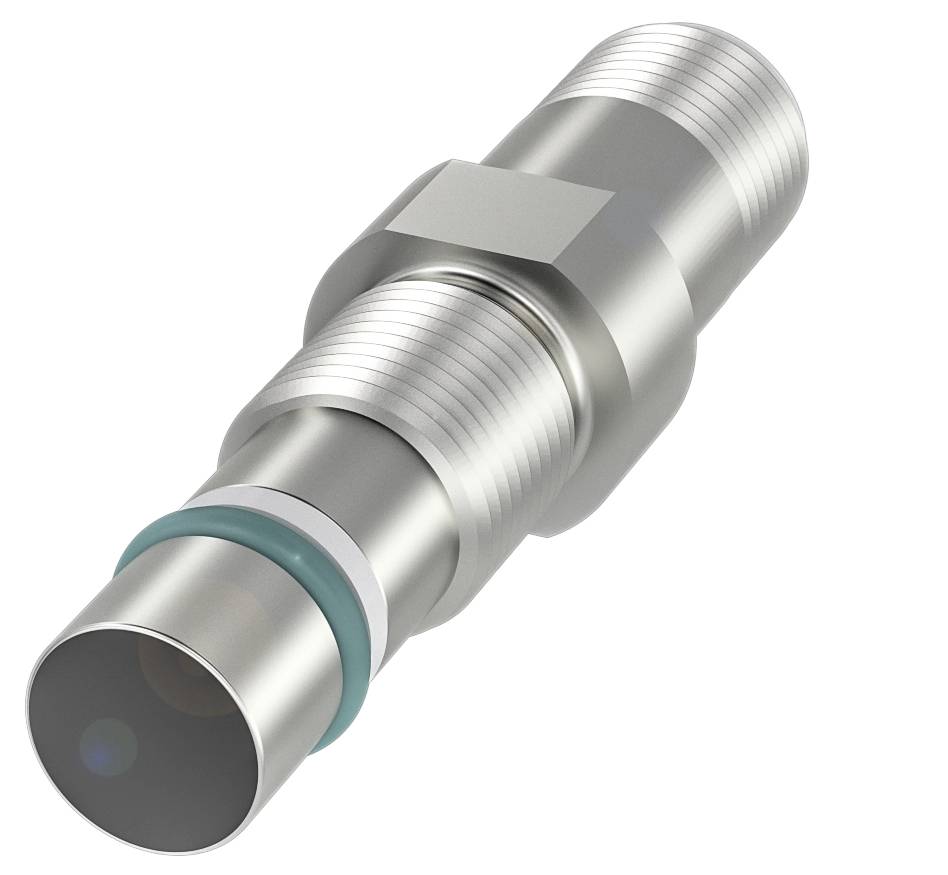

Name: BALLUFF Érzékelő Induktív BHS B400V-PSD15-S04 BHS0063 M12 Síkba építhető PNP, záró (Ø x Ma) 12 mm x 56 m darab
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Főbb jellemzők

Balluff BHS0063 Hengeres kivitel nagynyomású alkalmazásokhoz

Méretek: Ø 12 x 56 mm
Kialakítás: M12x1
Egy síkba építendő
Hatótáv: 1.5 mm
Kapcsolókimenet: PNP záró (NO)

Műszaki adatok

Főbb jellemzők: Méretek: Ø 12 x 56 mm
Aktív felület, anyag: kerámia
Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
Kialakítás: M12x1
Üzemi feszültség Ub: 10...30 VDC
Maximális nyomásállóság: 500 bar
Egy síkba építendő
Tok anyaga: rozsdamentes acél (1.4104)
Hatótáv: 1.5 mm
Kapcsolókimenet: PNP záró (NO)
Kapcsolási frekvencia: 400 Hz
Védelmi típus: IP68
Környezeti hőmérséklet: -25...120 °C
További jellemzők:
Méretek: Ø 12 x 56 mm
Rögzítés: M12x1
Üzemi feszültség kijelzés: nem
Funkciókijelző: nem
Kimeneti ellenállás Ra: 33,0 kOhm + 2D
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 200 mA
Névleges szigetelési feszültség Ui: 75 V DC
Névleges rövidzárlati áram: 100 A
Készenléti késleltetés TV max.: 20 ms
Üzemi feszültség Ub: 10...30 VDC
Felhasználási kategória: DC-13
Minimális üzemi áram Im: 0 mA
Max. terhelőkapacitás Ue-nél: 0,5 µF
Terhelés nélküli áram Io max., csillapítva: 8 mA
Terhelés nélküli áram Io max., csillapítatlanul: 8 mA
Maradékáram lr max.: 10 µA
Maradék ingadozás max. (Ue %-a): 15%
Kapcsolási frekvencia: 400 Hz
Statikus feszültségesés max.: 2,5 V
Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Csere lehetőség védett: igen
Biztosított kapcsolási távolság Sa: 1,21 mm
H max. hiszterézis (Sr %-a): 15,0%
Névleges kapcsolási távolság Sn: 1,5 mm
Tényleges kapcsolási távolság Sr: 1,5 mm
Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
Hőmérséklet-ingadozás max. (Sr %-a): 15%
Ismétlési pontosság max. (Sr %-a): 5,0%
MTTF (40 °C): 500 a
Aktív felület, anyag: kerámia
Meghúzási nyomaték: 20 Nm ±10%
Méret M12x1
Szerelési hossz: 12,00 mm
Telepítés: süllyesztett szerelhető
Tok anyaga: rozsdamentes acél (1.4104)
Támasztógyűrű anyaga: PTFE
Tömítőgyűrű, mérete: 6,75 × 1,78 mm
Maximális nyomásállóság: 500 bar
Nyomószilárdság, megjegyzés: olajnyomásálló

Csomagolás: darab

Termék típus: Érzékelő

Gyártói szám: BHS B400V-PSD15-S04

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Érintkező típus: 1 PNP

Kapcsolási távolság (max.): 1.5 mm

Kimenetek: PNP, záró

Ház anyaga: Nemesacél
Kerámia

Kivitel: Induktív

Anyagjellemző: Rozsdamentes

Beépítési mód: Síkba építhető

Méret: M12

Csatlakozó: M12, 4 pólusú

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 120 °C

: IP68

Hossz: 56 mm

Magasság: 56 m

Átmérő: 12 mm

Méret: (Ø x Ma) 12 mm x 56 m

Tartalom: 1 db

Névleges feszültség: 24 V

Kapcsolási frekvencia: 400 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3417240 BALLUFF Érzékelő Induktív BHS B400V-PSD15-S04 BHS0063 M12 Síkba építhető PNP, záró (Ø x Ma) 12 mm x 56 m darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3417240 BALLUFF Érzékelő Induktív BHS B400V-PSD15-S04 BHS0063 M12 Síkba építhető PNP, záró (Ø x Ma) 12 mm x 56 m darab

Leírás

Nagynyomású, induktív BHS érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Rugalmasságukat a közegálló házanyagok és a speciális tömítési eljárás teszi lehetővé. Egyedi alkalmazásaihoz különféle kiviteleket, valamint átfogó kínálatot kínálunk különböző házátmérőkkel és menetméretekkel. Méretek = Ø 12 x 56 mm, Kialakítás = M12x1, Beépítés = süllyesztett, Tartomány = 1,5 mm, Kapcsolókimenet = PNP záró (NO), Kapcsolási frekvencia = 400 Hz, Ház anyaga = rozsdamentes acél (1.4104), Érzékelő felület anyaga = kerámia, Csatlakozás = csatlakozó, M12x1 csatlakozó, 4-tűs, Üzemi feszültség Ub = 10...30 VDC, Környezeti hőmérséklet = -25...120 °C, Max. nyomásállóság = 500 bar, Védettségi osztály = IP68, Jóváhagyás/Megfelelőség = CE, UKCA, cULus, WEEE

Ez a szöveg gépi fordítással készült.

Leírás

Nagynyomású, induktív BHS érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Rugalmasságukat a közegálló házanyagok és a speciális tömítési eljárás teszi lehetővé. Egyedi alkalmazásaihoz különféle kiviteleket, valamint átfogó kínálatot kínálunk különböző házátmérőkkel és menetméretekkel. Méretek = Ø 12 x 56 mm, Kialakítás = M12x1, Beépítés = süllyesztett, Tartomány = 1,5 mm, Kapcsolókimenet = PNP záró (NO), Kapcsolási frekvencia = 400 Hz, Ház anyaga = rozsdamentes acél (1.4104), Érzékelő felület anyaga = kerámia, Csatlakozás = csatlakozó, M12x1 csatlakozó, 4-tűs, Üzemi feszültség Ub = 10...30 VDC, Környezeti hőmérséklet = -25...120 °C, Max. nyomásállóság = 500 bar, Védettségi osztály = IP68, Jóváhagyás/Megfelelőség = CE, UKCA, cULus, WEEE

Ez a szöveg gépi fordítással készült.
