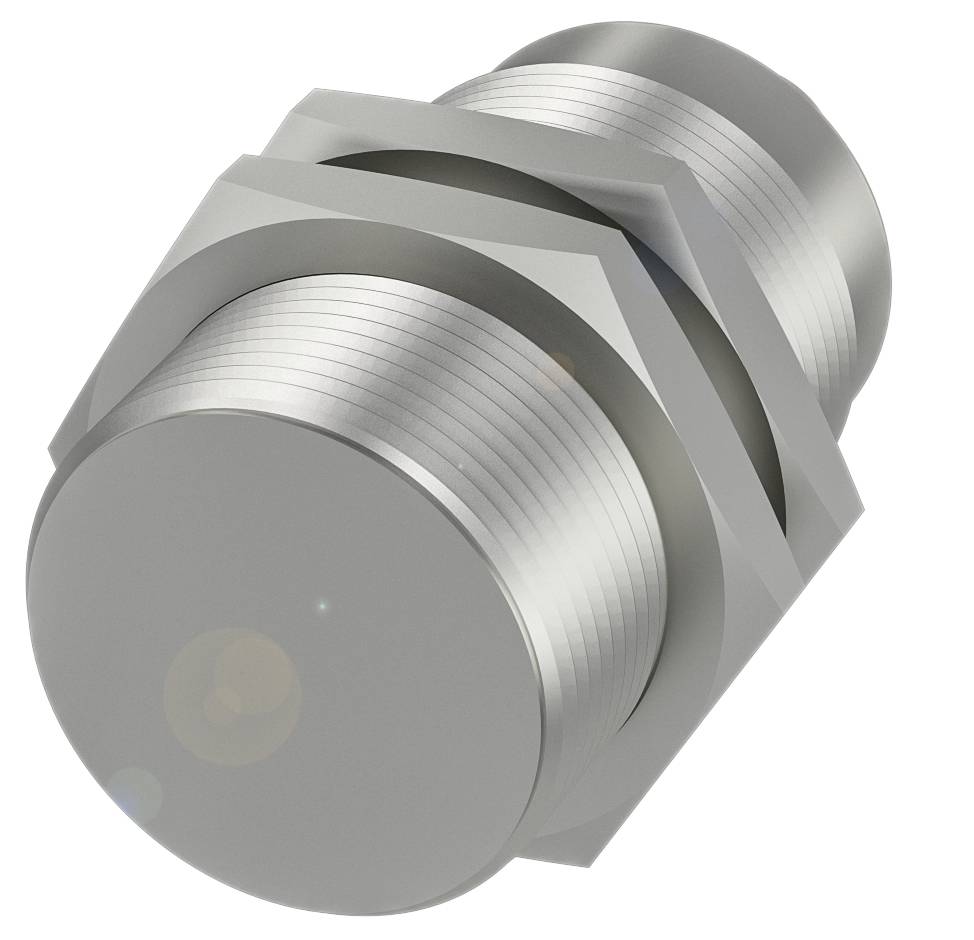

Name: BALLUFF Induktív érzékelő Induktív BES02YF BES02YF M30 Síkba építhető PNP (Ø x H) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Főbb jellemzők

Balluff BES02YF Hengeres kivitel nagynyomású alkalmazásokhoz

Méretek: Ø 30 x 63,5 mm
Kialakítás: M30x1.5
Egy síkba építendő
Hatótáv: 20 mm
Kapcsolókimenet: PNP záró (NO)

Műszaki adatok

Főbb jellemzők: Méretek: Ø 30 x 63,5 mm
Aktív felület, anyag: rozsdamentes acél (1.4305)
Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
Kialakítás: M30x1.5
Üzemi feszültség Ub: 10...30 VDC
Maximális nyomásállóság: 40 bar
Egy síkba építendő
Tok anyaga: rozsdamentes acél
Hatótáv: 20 mm
Kapcsolókimenet: PNP záró (NO)
Kapcsolási frekvencia: 100 Hz
Védelmi típus: IP67
Környezeti hőmérséklet: -25...70 °C
További jellemzők:
Méretek: Ø 30 x 63,5 mm
Üzemi feszültség kijelzés: nem
Funkciókijelző: igen
Kimeneti ellenállás Ra: 47,0 kOhm
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 200 mA
Névleges szigetelési feszültség Ui: 75 V DC
Névleges rövidzárlati áram: 100 A
Készenléti késleltetés TV max.: 35 ms
Üzemi feszültség Ub: 10...30 VDC
Felhasználási kategória: DC-13
Minimális üzemi áram Im: 0 mA
Max. terhelőkapacitás Ue-nél: 1 µF
Terhelés nélküli áram Io max., csillapítva: 16 mA
Terhelés nélküli áram Io max., csillapítatlanul: 9 mA
Maradékáram lr max.: 100 µA
Maradék ingadozás max. (Ue %-a): 15%
Kapcsolási frekvencia: 100 Hz
Statikus feszültségesés max.: 2 V
Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Csere lehetőség védett: igen
Biztosított kapcsolási távolság Sa: 16 mm
H max. hiszterézis (Sr %-a): 15,0%
Névleges kapcsolási távolság Sn: 20 mm
Tényleges kapcsolási távolság Sr: 20 mm
Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
Hőmérséklet-ingadozás max. (Sr %-a): 10%
Ismétlési pontosság max. (Sr %-a): 5,0%
MTTF (40 °C): 340 a
Aktív felület, anyag: rozsdamentes acél (1.4305)
Meghúzási nyomaték: 80 Nm ±10%
Méret M30x1.5
Szerelési hossz: 42,00 mm
Telepítés: süllyesztett szerelhető
Kapcsolókimenet: PNP záró (NO)
Kapcsolási távolságjelző: ■■
Tok anyaga: rozsdamentes acél
EN 60068-2-27, Lökés: félszinusz, 30 gn, 11 ms
EN 60068-2-6, Rezgés: 55 Hz, amplitúdó 1 mm, 3x30 perc
Védelmi típus: IP67
Környezeti hőmérséklet: -25...70 °C
Szennyezési fok: 3
Maximális nyomásállóság: 40 bar
Nyomószilárdság, megjegyzés: nyomásálló

Termék típus: Induktív érzékelő

Gyártói szám: BES02YF

Üzemi feszültség (min.): 10.0 V

Max. üzemi feszültség: 30.0 V

Üzemi feszültség: 10.0 - 30.0 V

Érintkező típus: 1 záró

Kapcsolási távolság (max.): 16 mm

Kimenetek: PNP

Ház anyaga: Nemesacél

Kivitel: Induktív

Anyagjellemző: Rozsdamentes

Beépítési mód: Síkba építhető

Méret: M30

Csatlakozó: M12, 4 pólusú

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 70 °C

: IP67

Hossz: 63.50 mm

Átmérő: 30 mm

Méret: (Ø x H) 30 mm x 63.50 mm

Tartalom: 1 db

Névleges feszültség: 24 V

Kapcsolási frekvencia: 100 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3417221 BALLUFF Induktív érzékelő Induktív BES02YF BES02YF M30 Síkba építhető PNP (Ø x H) 30 mm x 63.50 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3417221 BALLUFF Induktív érzékelő Induktív BES02YF BES02YF M30 Síkba építhető PNP (Ø x H) 30 mm x 63.50 mm

Leírás

Nagy nyomásnak ellenálló induktív érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Méretek = Ø 30 x 63,5 mm, kivitel = M30x1,5, beépítés = süllyesztett, tartomány = 20 mm, kapcsoló kimenet = PNP záró (NO), kapcsolási frekvencia = 100 Hz, ház anyaga = rozsdamentes acél, érzékelő felület anyaga = rozsdamentes acél (1.4305), csatlakozás = csatlakozó, M12x1 csatlakozó, 4-tűs, üzemi feszültség Ub = 10...30 VDC, környezeti hőmérséklet = -25...70 °C, védettségi osztály = IP67, jóváhagyás/megfelelőség = CEcULusEACWEEE

Ez a szöveg gépi fordítással készült.
