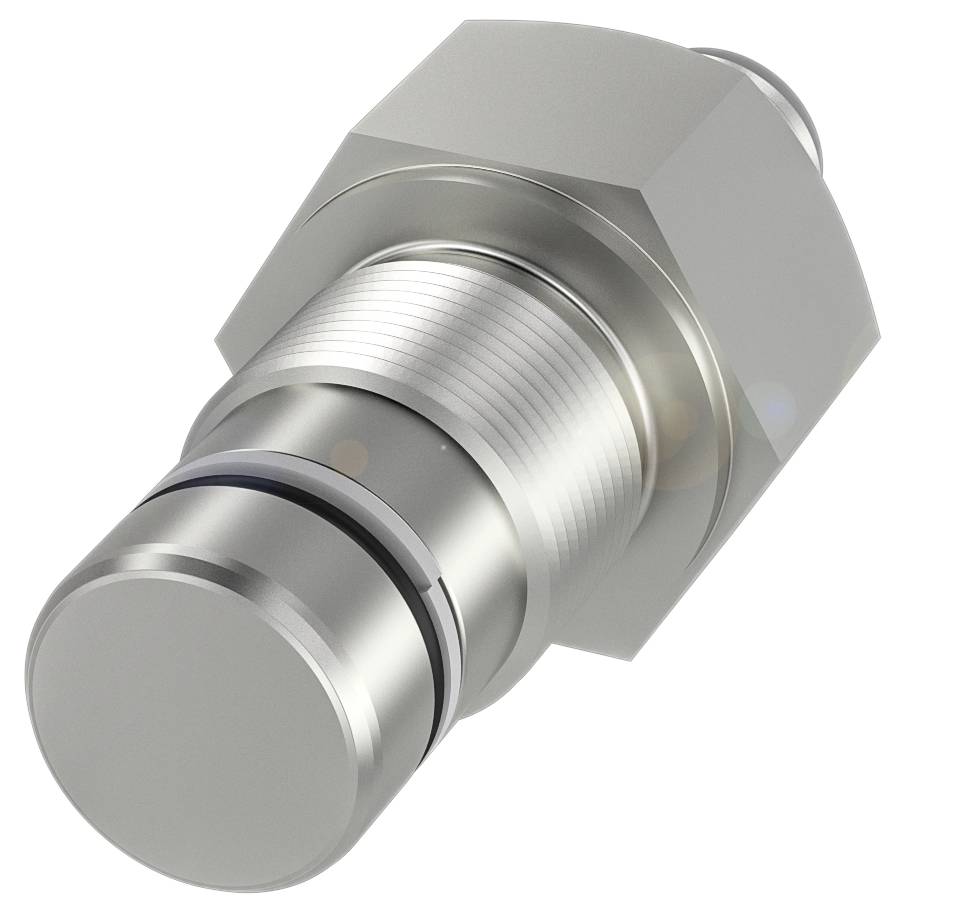

Name: BALLUFF Induktív érzékelő Induktív BHS0026 BHS0026 M18 x 1 Síkba építhető PNP (Ø x Ma) 18 mm x 58 m
Brand: BALLUFF
SKU: 3416887
Availability: BackOrder

Főbb jellemzők

Balluff BHS0026 Nagynyomású, induktív érzékelők

Méretek: Ø 18 x 58 mm
Kialakítás: M18x1
Egy síkba építendő
Hatótáv: 3 mm
Kapcsolókimenet: PNP záró (NO)

Műszaki adatok

Főbb jellemzők: Méretek: Ø 18 x 58 mm
Aktív felület, anyag: PEEK
Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
Kialakítás: M18x1
Üzemi feszültség Ub: 10...30 VDC
Maximális nyomásállóság: 500 bar
Egy síkba építendő
Tok anyaga: rozsdamentes acél
Hatótáv: 3 mm
Kapcsolókimenet: PNP záró (NO)
Kapcsolási frekvencia: 400 Hz
Védelmi típus: IP68
Környezeti hőmérséklet: -25...80 °C
További jellemzők:
Méretek: Ø 18 x 58 mm
Rögzítés: M18x1
Üzemi feszültség kijelzés: nem
Funkciókijelző: nem
Kimeneti ellenállás Ra: 2,0 kOhm + D
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 130 mA
Névleges szigetelési feszültség Ui: 75 V DC
Névleges rövidzárlati áram: 100 A
Készenléti késleltetés TV max.: 10 ms
Üzemi feszültség Ub: 10...30 VDC
Felhasználási kategória: DC-13
Minimális üzemi áram Im: 0 mA
Max. terhelőkapacitás Ue-nél: 1 µF
Terhelés nélküli áram Io max., csillapítva: 25 mA
Terhelés nélküli áram Io max., csillapítatlanul: 12 mA
Maradékáram lr max.: 80 µA
Maradék ingadozás max. (Ue %-a): 15%
Kapcsolási frekvencia: 400 Hz
Statikus feszültségesés max.: 3,5 V
Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Csere lehetőség védett: igen
Biztosított kapcsolási távolság Sa: 2,1 mm
H max. hiszterézis (Sr %-a): 15,0%
Névleges kapcsolási távolság Sn: 3 mm
Tényleges kapcsolási távolság Sr: 3 mm
Valós kapcsolási távolság Sr, tűréshatár: -20%
Hőmérséklet-ingadozás max. (Sr %-a): 10%
Ismétlési pontosság max. (Sr %-a): 5,0%
MTTF (40 °C): 1620 a
Aktív felület, anyag: PEEK
Meghúzási nyomaték: 40 Nm ±10%
Méret M18x1
Szerelési hossz: 13,00 mm
Telepítés: süllyesztett szerelhető
Tok anyaga: rozsdamentes acél
Tömítőgyűrű anyaga: NBR 60-80
Támasztógyűrű anyaga: PTFE
Tömítőgyűrű, mérete: 13 × 1,5 mm
Maximális nyomásállóság: 500 bar
Nyomószilárdság, megjegyzés: olajnyomásálló

Termék típus: Induktív érzékelő

Gyártói szám: BHS0026

Üzemi feszültség (min.): 10.0 V

Max. üzemi feszültség: 30.0 V

Üzemi feszültség: 10.0 - 30.0 V

Érintkező típus: 1 záró

Kapcsolási távolság (max.): 2.1 mm

Kimenetek: PNP

Ház anyaga: Nemesacél

Kivitel: Induktív

Beépítési mód: Síkba építhető

Méret: M18 x 1

Csatlakozó: M18

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 80 °C

: IP68

Hossz: 58.00 mm

Magasság: 58 m

Átmérő: 18 mm

Méret: (Ø x Ma) 18 mm x 58 m

Tartalom: 1 db

Névleges feszültség: 24 V

Kapcsolási frekvencia: 400 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3416887 BALLUFF Induktív érzékelő Induktív BHS0026 BHS0026 M18 x 1 Síkba építhető PNP (Ø x Ma) 18 mm x 58 m

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3416887 BALLUFF Induktív érzékelő Induktív BHS0026 BHS0026 M18 x 1 Síkba építhető PNP (Ø x Ma) 18 mm x 58 m

Leírás

Nagynyomású, induktív BHS érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Rugalmasságukat a közegálló házanyagok és a speciális tömítési eljárás teszi lehetővé. Egyedi alkalmazásaihoz különféle kiviteleket, valamint átfogó kínálatot kínálunk különböző házátmérőkkel és menetméretekkel. Méretek = Ø 18 x 58 mm, Kialakítás = M18x1, Beépítés = süllyesztett, Tartomány = 3 mm, Kapcsolókimenet = PNP záróérintkező (NO), Kapcsolási frekvencia = 400 Hz, Ház anyaga = rozsdamentes acél, Érzékelő felület anyaga = PEEK, Csatlakozás = Csatlakozó, M12x1 csatlakozó, 4-tűs, Üzemi feszültség Ub = 10...30 VDC, Környezeti hőmérséklet = -25...80 °C, Max. nyomásállóság = 500 bar, Védettségi osztály = IP68, Jóváhagyás/Megfelelőség = CE, UKCA, WEEE

Ez a szöveg gépi fordítással készült.
