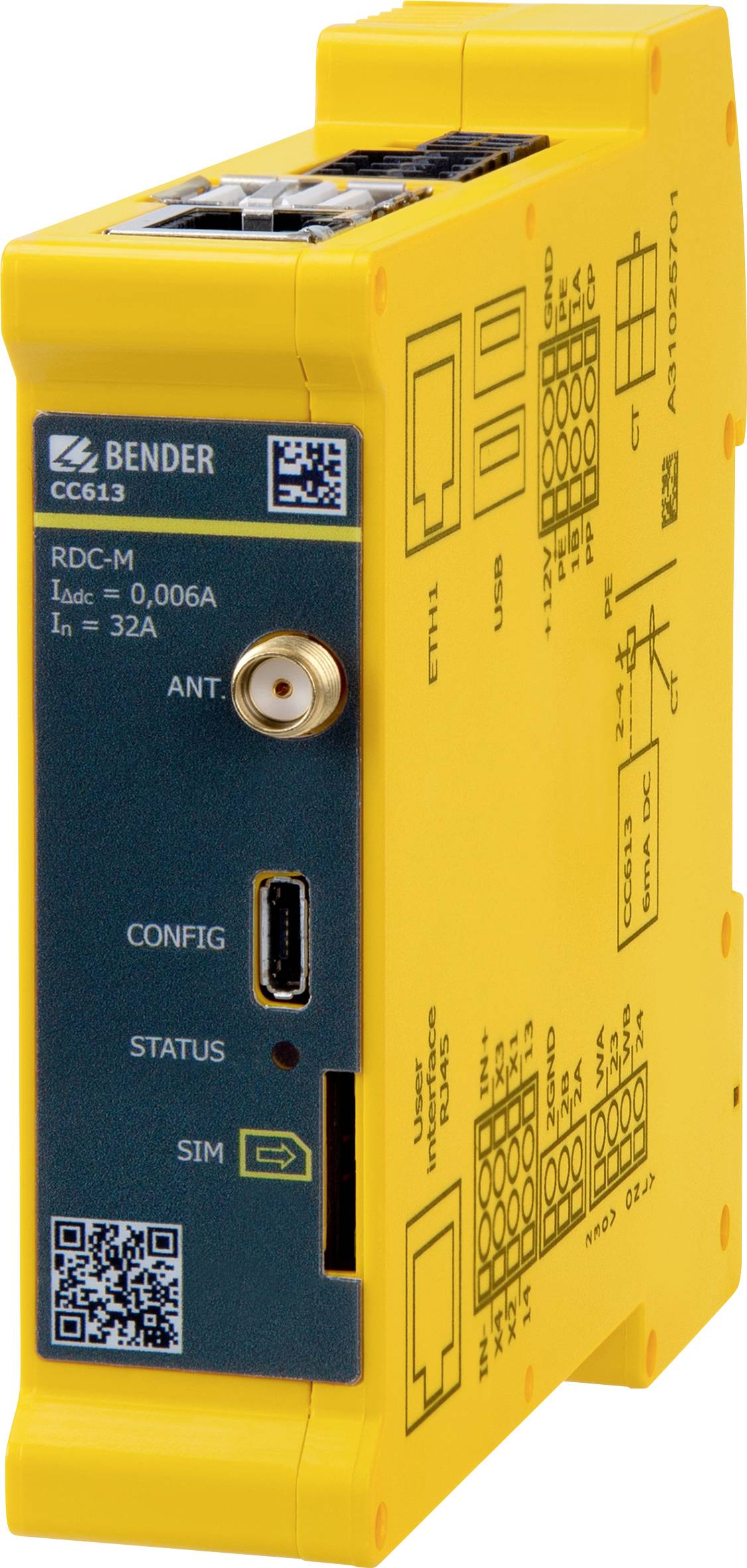

Bender B94060021 CC613-ELPR-M eMobility töltésvezérlő
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (229 913 Ft / Darab)
229 913 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Töltésszabályozó CC613-ELPR-M
- Töltésszabályozó az IEC 61851-1 szerint (3. töltési mód)
- • A master és a slave működése konfigurálható
- - Két töltési ponttal rendelkező töltőállomások beállítása: 1 töltésvezérlő 4G modemmel rendelkező adatátjáróként és 1 töltésvezérlő 4G modem nélküli slave-ként
- • Dinamikus terheléskezelés a rendelkezésre álló teljesítmény optimális elosztása érdekében az összes töltési pont között, és a jármű maximális teljesítményének jelzése
- • Maradék egyenáram-figyelő modul (külső A típusú RCD szükséges), különböző hosszúságú kábelek választhatók
- • Integrált vészkioldó (vésznyitó) a motor vezérléséhez (reteszelés / kioldás) és a 12 V-os tápfeszültség felügyeletéhez
- • Beépíthető egy- vagy háromfázisú hálózatokba 80 A-ig.
- • Az OCPP 1.5 és az OCPP 1.6 megfelel a JSON, SOAP követelményeknek
- • Támogatott mobil szabványok: 4G (LTE), 3G (UMTS) és 2G (GSM) integrált 4G modemmel
- • 3 USB interfész:
- - 1 CONFIG interfész a helyi konfigurációhoz és a szoftverfrissítések telepítéséhez
- - 2 USB host interfész
- • Vezérlő és Pilot kommunikáció (az IEC 61851-1 szerint)
- • Konfigurálható támogatás további SCHUKO aljzatokhoz
- • Pult interfész: Modbus TCP és RTU
- • Külső Modbus interfész távirányításhoz energiagazdálkodási rendszereken keresztül
- • Felhasználói interfész modulok ügyfélspecifikus alkalmazásokhoz (pl. RFID, LED, antenna)
- • További digitális bemenet és további digitális kimenet
- • Belső hőmérséklet-érzékelő a töltési áram csökkentésére a környezeti hőmérséklettől függően
- • ISO 15118 Powerline Communication (PLC) a Plug & Charge és a fogyasztókezelő rendszerek számára
Műszaki adatok
- Verzió: 4G / külső Modbus nélkül
- Szigeteléskoordináció az IEC 60664-1 / IEC 60664-3 szerint
- Névleges feszültség: 250 V
- Túlfeszültség kategória: II (a H terminálon belül)
- Túlfeszültség kategória: III (H terminál és minden más terminál)
- Névleges túlfeszültség: 6 kV (H kapocs és az összes többi kapocs)
- Névleges túlfeszültség: 2,5 kV (a H terminálon belül)
- Kettős szigetelés az ÜK III szerint: H terminál és minden más terminál között
- Alapszigetelés az ÜK II szerint: a H terminálon belül
- Üzemi magasság ≤ 2000 m tengerszint felett (ÉN)
- Tápfeszültség (B kapocs (0V, + 12V))
- Névleges feszültség DC: 12 V
- A névleges feszültség működési tartománya: 11,4… 12,6 V
- Max. Névleges áram: 750 mA
- Max. Névleges áram USB-Las nélkül: t 400 mA
- Maximális névleges áram max. USB terheléssel: 750 mA
- Maradék egyenáram ellenőrző modul (RDC-M, A kapocs)
- Mérési tartomány: 100 mA
- Válaszértékek:
- Differenciáláram IΔn DC: 6 mA
- Válasz tolerancia IΔn: -50… 0%
- Újracsatlakozási érték:
- DC 6 mA:<3 mA
- SMA csatlakozó 4G antennához (opcionálisan 4G modemmel, E terminál)
- Frekvenciasávok: 800 MHz / 850 MHz / 900 MHz / 1800 MHz / 2100 MHz / 2600 MHz
- Impedancia: 50 Ω
- Bemenetek
- Optocsatoló: (J terminál (Opto 1 In +, Opto 1 In-))
- Bemeneti feszültség DC: 11,4 ... 25,2 V
- Bemeneti áram: 2,3 ... 6,4 mA
- Hegesztés-ellenőrzés (H bilincs (WB, WA))
- Bemeneti feszültség: AC 180… 277 V
- Bemeneti áram: 0,6 ... 1,3 mA
- PE bemenet (B kapocs (PE, PE))
- Kimenetek
- Kapcsolattartási adatok az IEC 60947-5-1 szerint:
- Relé (12 V) (J kapocs (13. relé, 14. relé))
- Névleges üzemi feszültség Ue: DC 24 V
- Névleges üzemi áram Ie DC: 1 A
- Minimális érintkezési terhelés: 1 mA ≥ 10 V.
- Kapcsoló érintkező a kontaktorhoz (H kapocs (23. relé, 24. relé))
- Névleges üzemi feszültség Ue AC: 230 V
- Névleges üzemi áram Ie AC: 4 A
- Minimális érintkezési terhelés: 50 mA ≥ 10 V (AC)
- Termék típus
eMobility töltésvezérlő
- Töltő üzemód
3. üzemmód
- Töltőáram
750 mA
- Védelmi osztály
III
- Üzemi hőmérséklet
-30 - + 70 °C
- Üzemi hőmérséklet (min.)
-30 °C
- Üzemi hőmérséklet (max.)
+ 70 °C
Dokumentumok és letöltések
Adatlap
Adatlap 2372863 Bender B94060021 CC613-ELPR-M eMobility töltésvezérlő
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2372863 Bender B94060021 CC613-ELPR-M eMobility töltésvezérlő
Leírás
Az intelligens töltésvezérlő következő generációja
A CC613-mal elérhető az intelligens töltésszabályozók következő generációja. Elődjéhez, a CC612-hez hasonlóan, a CC613 is egy intelligens töltőállomás agya: kommunikál a járművel és a háttérrendszerrel, figyelemmel kíséri a töltőrendszer belső hardverét, a felhasználói interfészeket, valamint a töltőállomás és a jármű közötti kapcsolatot.
A CC613 új generációs töltésszabályozókkal tovább bővült a Bender töltésszabályozók funkcióinak köre. A módosított házalak beépített egy Ethernet interfészt, amely már nem teszi szükségessé az USB Ethernet adapter használatát. A ház módosított alakja ellenére a CC613 méretei megegyeznek a CC612 méreteivel, így könnyen integrálható a meglévő töltőállomásokba.
A CC613 rendelkezik az ISO 15118 szabvány szerinti Powerline Communication (PLC) funkcióval is a Plug & Charge, valamint az egyenáramú hibaáram-felismeréshez külsőleg csatlakoztatott átalakítóval. A funkcionális bővítéshez ingyenes szoftverfrissítések is elérhetők lesznek.
A töltésszabályozó rendelkezik egy továbbfejlesztett, integrált dinamikus terheléskezeléssel (DLM), amelyet egy magasabb szintű rendszeren keresztül is lehet irányítani. Ez azt jelenti, hogy a nagyobb töltési infrastruktúrák kezelhetők helyben a vezérlő segítségével, vagy egy meglévő épületfelügyeleti rendszer segítségével.
További ellenőrzés - fokozott elektromos biztonság
A CC613 most integrált vészkioldót (vésznyitót) is kínál, így a töltőállomás áramkimaradása esetén a dugót ki lehet venni a járműből vagy a töltőállomásról anélkül, hogy további alkatrészt kellene telepíteni a töltőbe állomás. Ez a helytakarékosság lehetővé teszi a CC613 használatát kicsi és kompakt fali dobozokban.
Az áramütés elleni biztonság növelése érdekében a CC613 biztosítja a PE felügyeletet, amelynek során a PE csatlakozás kapcsolatát rendszeresen ellenőrzik. Ezenkívül a CC613 integrált Weld-Check-Detection funkciót kínál, amely hibaüzenetet ad ki "ragadós" kontaktor vagy terheléskapcsoló esetén.
A töltésszabályozó figyeli a töltőrendszerek belső hardvereit, például a mérőt, a felhasználói felület modult vagy az aljzatot. Működtethető „mindig bekapcsolt rendszerként”, amely mindig csatlakozik egy mobilhálózathoz. A 4G mobil rádió szabvány a master verzióban támogatott. A háttérrendszerrel való kommunikáció az OCPP alkalmazásprotokoll segítségével lehetséges. Az OCPP összes megadott üzenete, valamint a DataTransfer üzeneten alapuló egyes gyártóspecifikus bővítmények támogatottak. Integrációs tesztek a szolgáltatók háttér-implementációival (pl·TO·Be, Virta és NewMotion) sikeresen végrehajtották.
Ez a szöveg gépi fordítással készült.
