Name: Biztonsági kézvédő fényfüggöny 24 V/DC, 550 mm, sugarak száma: 28, Panasonic SF4B-H28(V2)
Brand: Panasonic
SKU: 507112
Availability: BackOrder

Két sárga fémházba szerelt biztonsági fényfüggöny, kábelekkel összekötve, álló helyzetben, gépek védelme céljából.

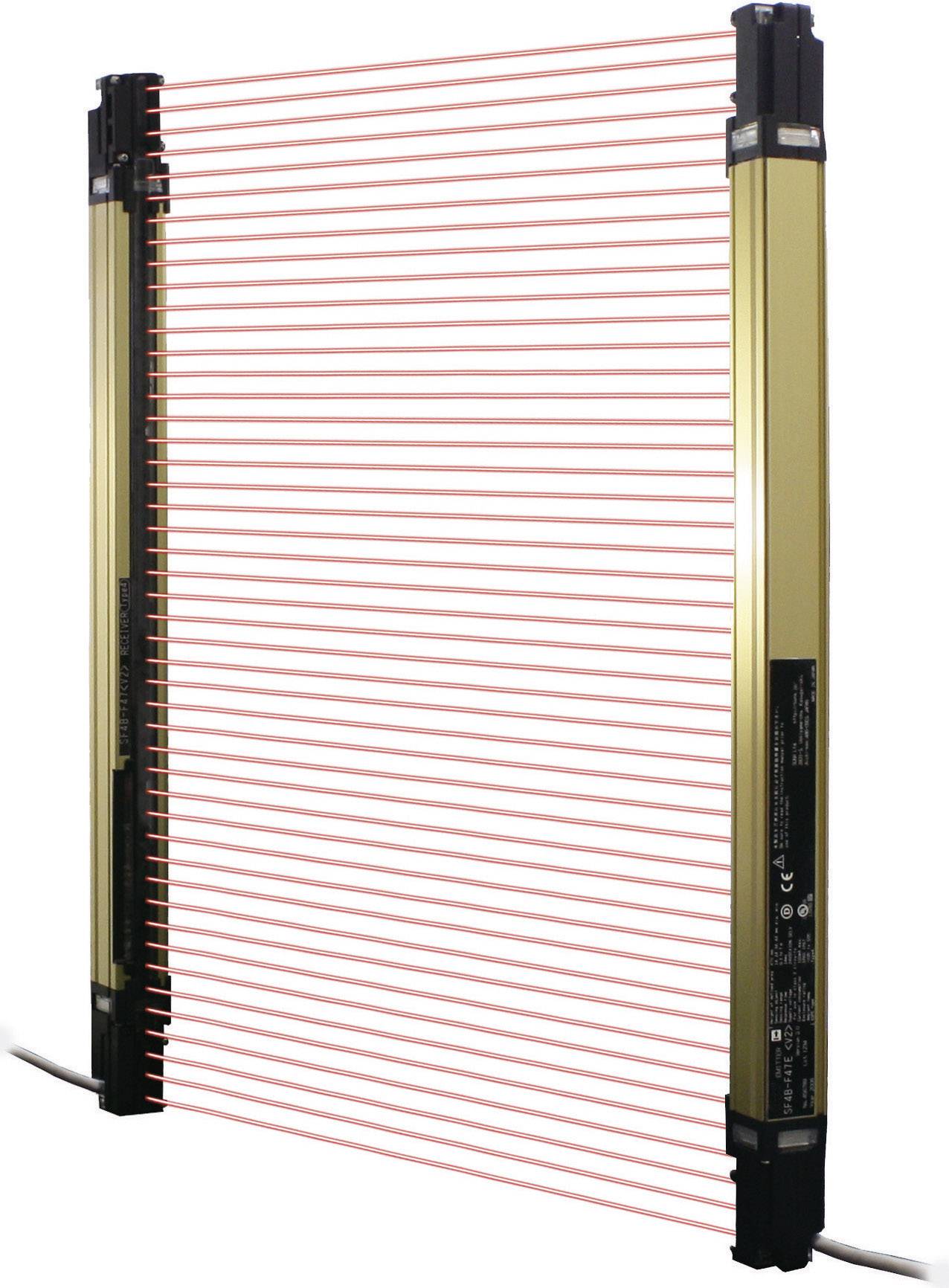

Fényrács, két függőleges rúdból és vízszintes lézersugarakból álló biztonsági felügyeleti eszköz ipari alkalmazásokhoz.

1/2

Hasonló kivitel

Termék típus

Biztonsági fényfüggöny

Hossz

30 mm

Magasság

550 mm

Gyártói szám

SF4B-H28(V2)

Alkalmazás

Kézvédelem

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 24. [K.]

Szám

Összesen (780 990 Ft / Darab)

780 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védett terület szélessége: 0,3 - 9 m
A legkisebb felismerhető tárgy: Ø25 mm
Adó dióda: Infravörös LED (870 nm)
Biztonsági kategória: EN 61496-1/2 (Typ 4)/ ISO 13849-1 (kategória 4, PLe)/ IEC 61508-1 ... 7 (SIL 3)

Termék típus: Biztonsági fényfüggöny

Gyártói szám: SF4B-H28(V2)

Alkalmazás: Kézvédelem

Max. üzemi feszültség: 24 V/DC

Üzemi feszültség: 24 V/DC (max)

Áramfelvét (max.): 230 mA

Megszólalási idő: 90 ms

Legkisebb felismerhető objektum (átmérő): 25 mm

Adó típus: LED infra

Hullámhossz: 870 nm

Kimenetek: 2 x PNP

Kimenő áram: 200 mA

Teljesítmény szint: PL e

Safety Integrity Level: SIL 3

Biztonsági kategória: 4

Sugarak: 28

Sugárzási távolság: 20 mm

Védőmező magasság: 550 mm

Teljes magasság: 550 mm

Tartalom: 1 db

: IP67

Hossz: 30 mm

Szélesség: 28 mm

Magasság: 550 mm

Méret: (H x Sz x Ma) 30 x 28 x 550 mm

Hőmérséklet (min.): -10 °C

Hőmérséklet (max.): +55 °C

Kivitel: Biztonsági kézvédő fényfüggöny

Kimenet: Tranzisztor (2 x PNP vagy 2 x NPN/ átkapcsolható) OSSD1/ OSSD2 200 mA

Megszólalási idő: be/ki 14 ms/ (BE/KI) 90 ms

Áramfelvét: Adó 135 mA/vevő 230 mA

Típus: SF4B-H28(V2)

Certifikáció: CE/TÜV

Üzemi hőmérséklet: -10 - +55 °C

Csatlakozó: Csatlakozódugó

Üzemi feszültség: (+10/-15 %) 24 V/DC

Dokumentumok és letöltések

Adatlap

Adatlap 507112 Biztonsági kézvédő fényfüggöny 24 V/DC, 550 mm, sugarak száma: 28, Panasonic SF4B-H28(V2)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507112 Biztonsági kézvédő fényfüggöny 24 V/DC, 550 mm, sugarak száma: 28, Panasonic SF4B-H28(V2)

Leírás

Kompakt biztonsági fényfüggöny sorozat amely a kéz védelmét biztosítja. A védelem magassága a szerkezeti magassággal azonos – nincs holttér. Nagy, beépített LED állapot kijelzés (vörös/zöld). Önellenőrző rendszer állapotjelzéssel.. Áthidalás funkció a gép működtetésére megszakított fénysugár mellett. LED beállítás jelzés egyszerűsíti a szerelést. Automatikus áthallás elnyomás a zavaró fények és az interferencia (ELCA funkció) csökkentésére. Rövid megszólalási idő: 14 ms.
Felhasználása: Veszélyhelyek biztosítása, présnél, valamely gép kezelési területénél, szerelési munkáknál, ajtó biztosításnál, belépés biztosításnál, pl. egy robot területén, vagy egy szerelés környezetében.pl. egy robot területén, vagy egy szerelés környezetében.
