Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic Szerelőlap 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Szerelőlap
Üzemi feszültség
240 V/AC
Súly
15000 g
Hossz
600 mm
Szélesség
600 mm
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
1 968 496 Ft
3
2% = 48 031 Ft
1 920 465 Ft
5
3% = 67 126 Ft
1 901 370 Ft
10
4% = 79 921 Ft
1 888 575 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (1 968 496 Ft / Darab)
1 968 496 Ft
ÁFA nélkül
Főbb jellemzők

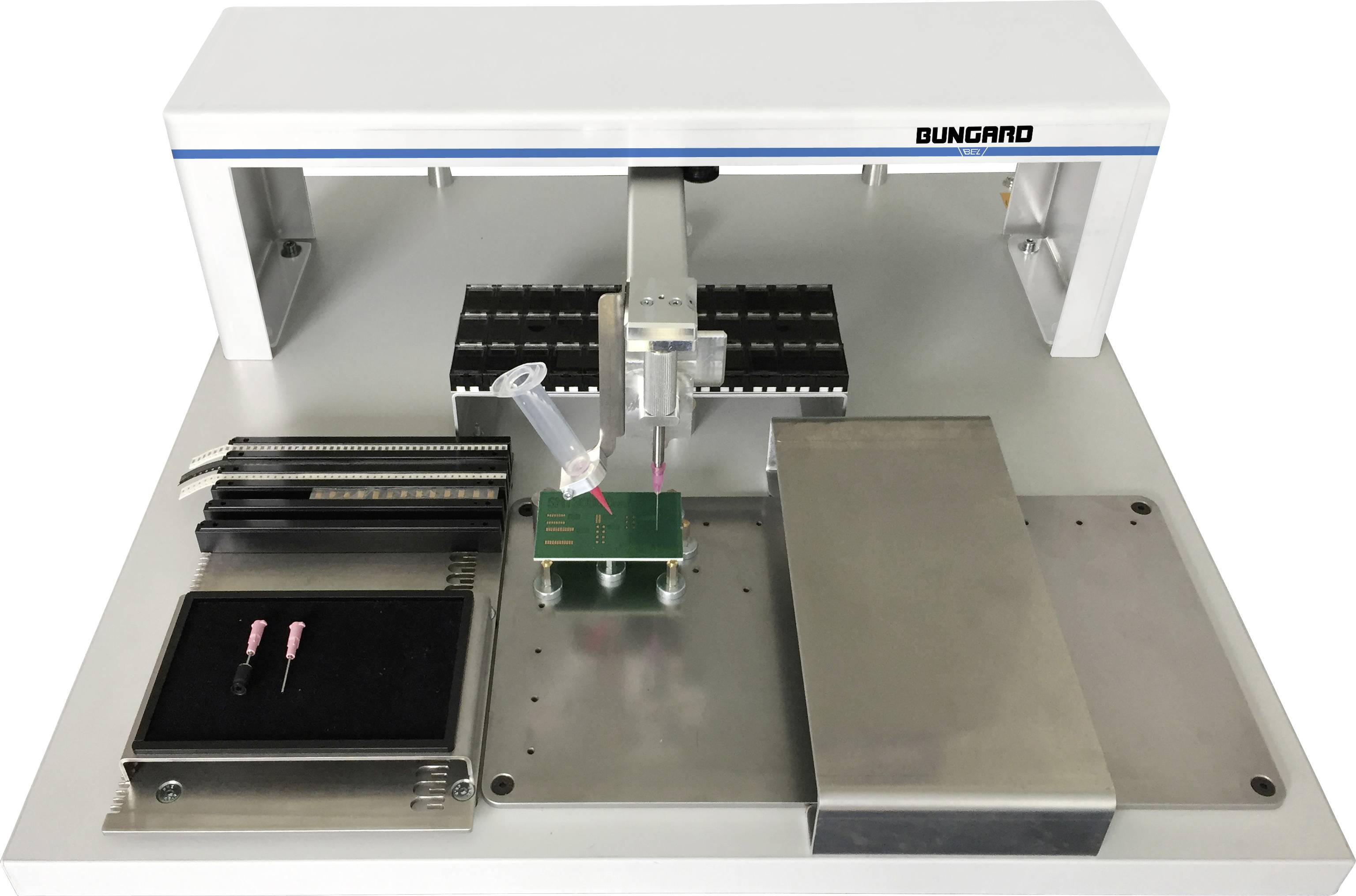

SMT3000 ECO Basis kézi Pick&Place manipulátor (kamera és képernyő nélkül)
- SMD alkatrészek összeszereléséhez szükséges manipulátor
- Simán futó XY portál elhelyezőfejjel a Z tengelyen
- Rugalmas mágneses áramköri tartóval, kéztámasszal
- Tartósín 5 szalagadagolóval és univerzális alkatrész-támasztékkal
- Állvány 36 tartállyal és vákuumszivattyúval
- Világosszürke 7035 porszórt ház és csuklótámasz
Műszaki adatok
- Elhelyezési kapacitás: kb. 200-500 SMD/óra
- Szerelési terület: 270 x 170 mm
- Z-löketű elhelyezőfej: 25 mm
- Forgatási szög: 0 - 360 fok
- Alapkészlet 5 db szalaggal adagolható (opcionálisan további, max. 19 x 8 mm-es sínek használatával)
- Ömlesztett áruk: Állvány max. 36 konténer
- Tartomány: 0402 - 70x70mm
- Max. alkatrész magassága: 20 mm
- perc NYÁK méret: 8 x 8 mm
- Max. NYÁK vastagsága: 10 mm
- Max. szabad magasság LP alatt: 18 mm
- max. NYÁK-méret: 340 x 170 mm
- Páratartalom: 50-75%
- Üzemi hőmérséklet: 15-30°C
- Zajszint: 50-70db
- Termék típus
Szerelőlap
- Üzemi feszültség
240 V/AC
- Súly
15000 g
- Hossz
600 mm
- Szélesség
600 mm
- Magasság
200 mm
- Tartalom
1 db
- Gyártói szám
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- RoHS konform
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic Szerelőlap 1 db
Leírás
Manipulátor prototípusok és kis sorozatok gyártásához. A szabadalmaztatott pick & place fej lehetővé teszi az SMD alkatrészek kényelmes kezelését. A moduláris rendszer bármilyen alkalmazáshoz konfigurálható. A rendszer a teljes folyamatot végrehajtja a forrasztópaszta vagy ragasztó felvitelétől a különböző alkatrészek összeszereléséig. A beültetőfej sima vezetése segít az SMD-k pontos elhelyezésében
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Adagolóeszköz
- A manipulátor kompresszor és kézi adagolóeszköz segítségével adagolóvá bővíthető. A forrasztópaszta és ragasztó mellett más közegek is adagolhatók.
- Komponens adagoló
- Az alkatrészek szalag formájában és ömlesztett anyagként is betáplálhatók a rendszerbe feldolgozásra.
- Szalagadagoló
- A szalagos adagolók nagy mennyiségben képesek tárolni a szabványos alkatrészeket a munkahelyen. Amikor a fedőszalagot eltávolítják, a szalag automatikusan előrehalad, és a feldolgozandó alkatrészek szabaddá válnak.
- Laboratóriumi övadagoló
- A laboratóriumi szalagadagoló a gyártáshoz szükséges szalagszakaszok feldolgozására használható. Az egyes alkatrészek közvetlenül eltávolíthatók a szalagról, így nem kell azokat ömlesztett tartályokba átrakni.
- Ömlesztett konténer
- A tömeges anyagtartály kondenzátorokat, ellenállásokat és integrált áramköröket biztosít a manipulátor számára.
- Kameratartozék
- Egy közvetlenül a beültetőfejhez illeszthető kamera segítségével a teljes beültetési folyamat, a felvételtől az alkatrész elhelyezéséig, nagyítva megjeleníthető egy monitoron.
