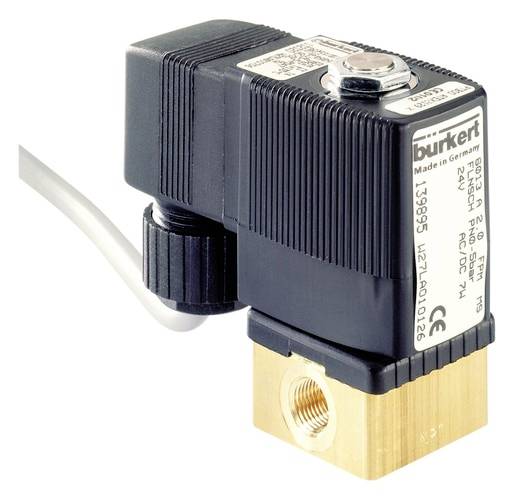

Bürkert Karrögzítő szelep 266293 6013 24 V G 1/4 Névleges távolság 6 mm Közvetlen ható 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (44 087 Ft / Darab)
44 087 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep, közvetlen működésű
- Közvetlen működésű és kompakt szelep DN 6,0 névleges méretig; Rezgésbiztos, csavart tekercsrendszer; Fokozott biztonság a hegesztett magvezető csövön keresztüli szivárgások ellen; Robbanásbiztos kivitelek; Energiatakarékos impulzusok
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: ülés szelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Gáz): 0,5 bar
- Névleges nyomás max. (Folyadék): 0,5 bar
- DC feszültség: igen
- Névleges teljesítmény: 8 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (hüvely): PA (poliamid)
- Orsó mérete: 32 mm
- Nyitási kapcsolási idő: max. 20 ms
- Zárási kapcsolási idő: max. 30 ms
- Szelep felépítése: szelep teljes
- Retentív lemez anyaga: rozsdamentes acél
- Termék típus
Karrögzítő szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0.5 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1/4
- Üzemi médium
Folyadék; gáz
- Média-hőmérséklet (tartomány)
-10 - +90 °C
- Gyártói szám
266293
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
NBR
- Súly
0.44 kg
- Médiahőmérséklet (max.)
+90 °C
- Média hőmérséklet (min.)
-10 °C
- Névleges távolság
6 mm
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Közvetlen ható
- kv érték
0.55
Dokumentumok és letöltések
Adatlap
Adatlap 2351019 Bürkert Karrögzítő szelep 266293 6013 24 V G 1/4 Névleges távolság 6 mm Közvetlen ható 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351019 Bürkert Karrögzítő szelep 266293 6013 24 V G 1/4 Névleges távolság 6 mm Közvetlen ható 1 db
Leírás
A 6013 szelep egy közvetlen működésű emelő armatúra szelep. A dugót és a mag vezetőcsövet összehegesztik a nyomás és a szivárgásbiztonság növelése érdekében. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás kialakítás (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több altalajon. A tekercseket poliamid anyaggal vagy kémiailag rendkívül ellenálló epoxival nyomják körbe. A működés közbeni elektromos energiafogyasztás csökkentése érdekében rendelkezésre állnak impulzustekercsek és a túlzott izgatásra szolgáló "kick and drop" elektronika (2511-es csatlakozó). Az opcionális kézi felülbírálás lehetővé teszi a gyors üzembe helyezést és az egyszerű karbantartást. A DIN EN 175301-803 A forma szerinti készülékcsatlakozóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak. A rozsdamentes acél szelepek megfelelnek a NEMA 4X szabványnak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
