Chauvin Arnoux C.A 6113 Telepítés teszter VDE szabvány 0100, 0105, 0413 vásárlása

Egy digitális kijelzővel rendelkező telepítési mérőműszer ellenállásértékeket mutat ohm-ban. A kezelőszervek és a forgókapcsolók láthatóak.

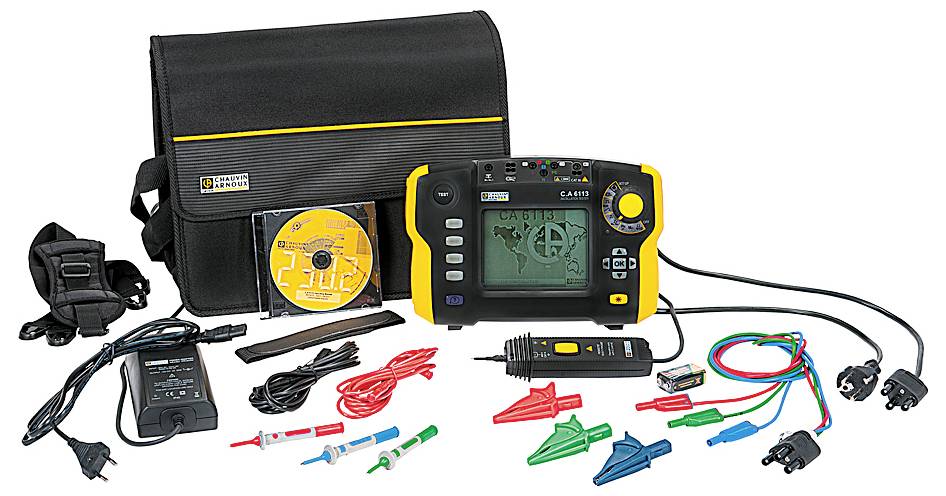

Egy multimédiás mérőkészülék-szett digitális kijelzővel rendelkezik. A tartozékok között kábel, töltő és hordtáska is szerepel.

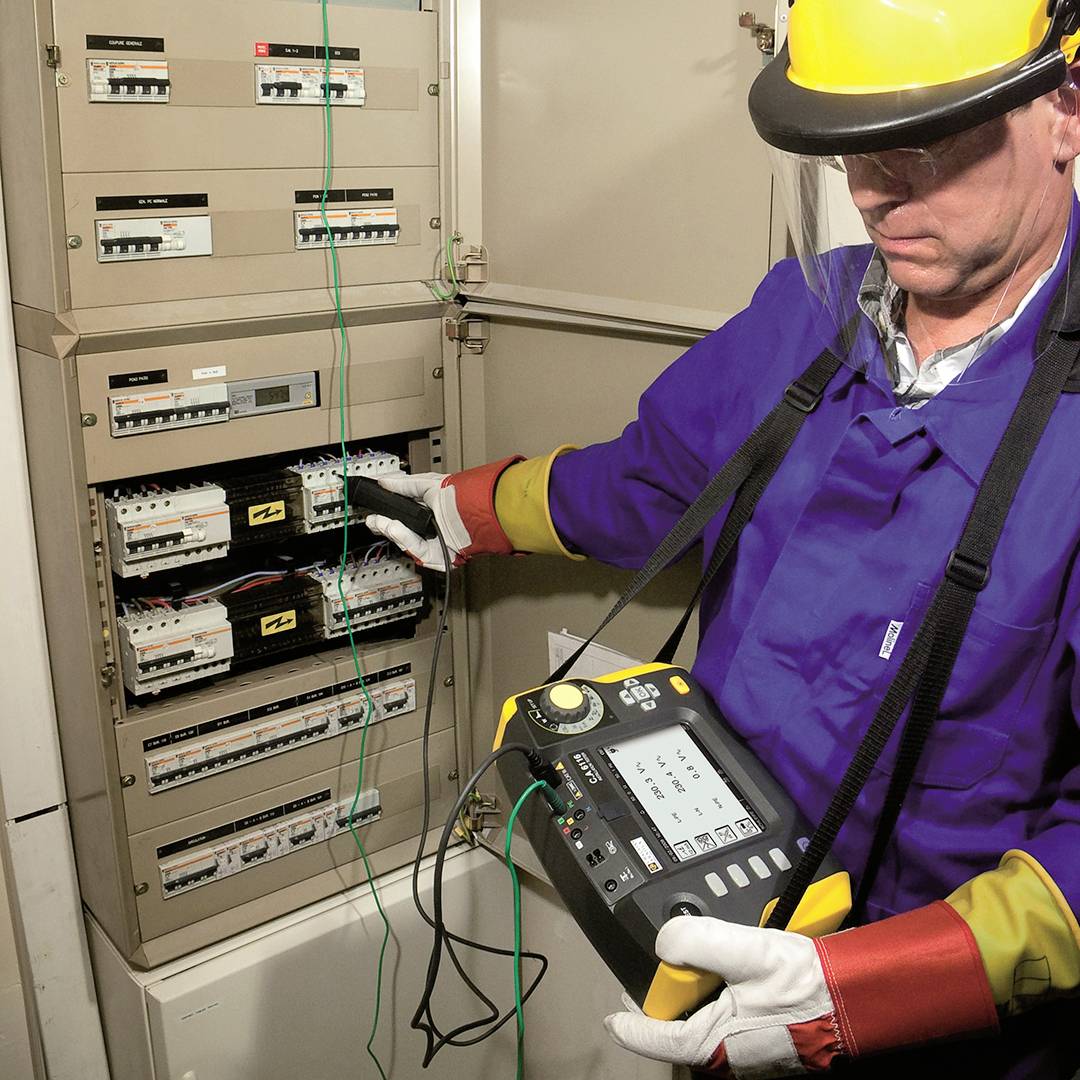

Egy védőruhát viselő technikus egy mérőkészülékkel ellenőrzi az elektromos kapcsolótáblákat. A biztonsági intézkedéseket betartják.

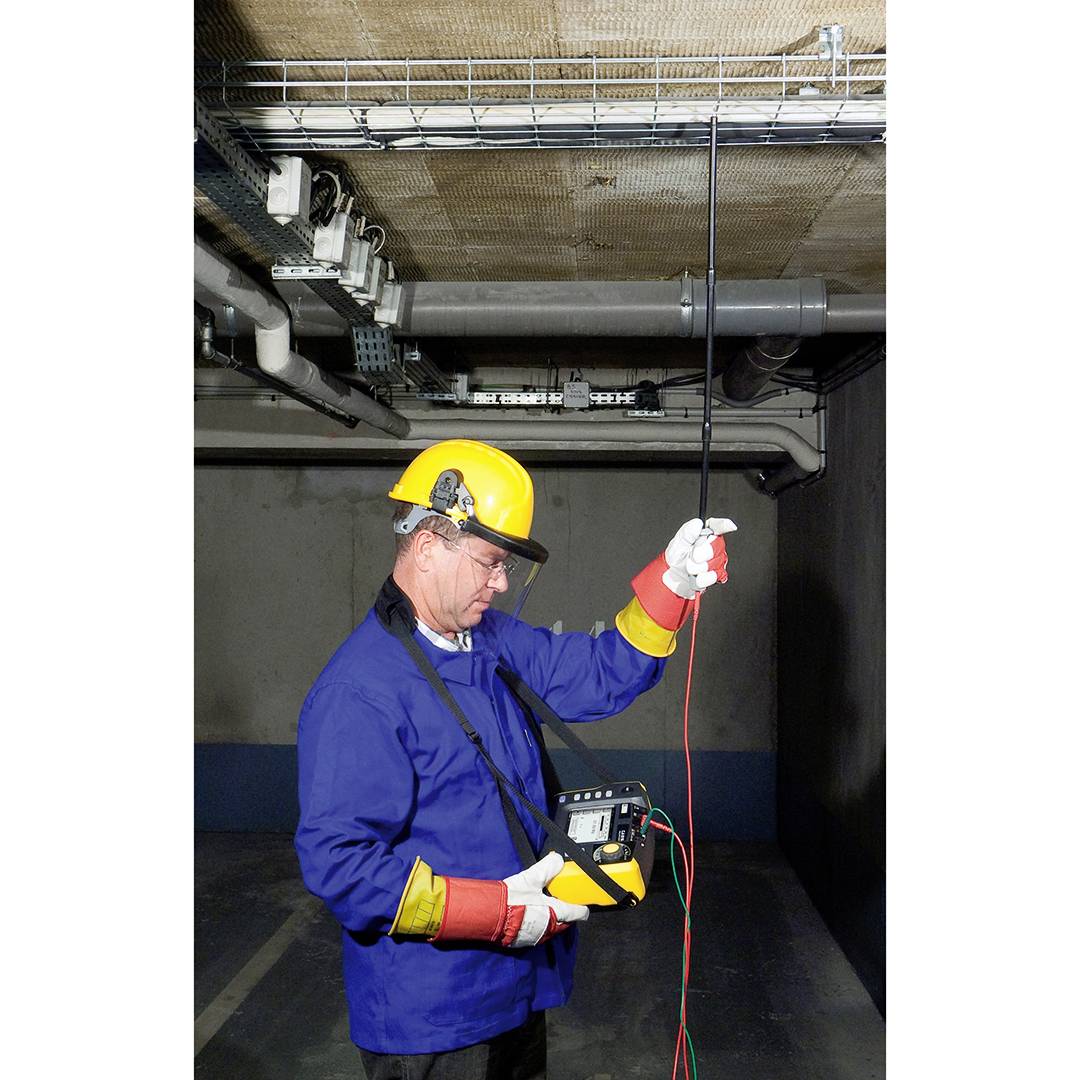

Egy védőruhát és sisakot viselő munkás egy eszközzel méri az elektromos feszültséget egy ipari helyiség kábelében.

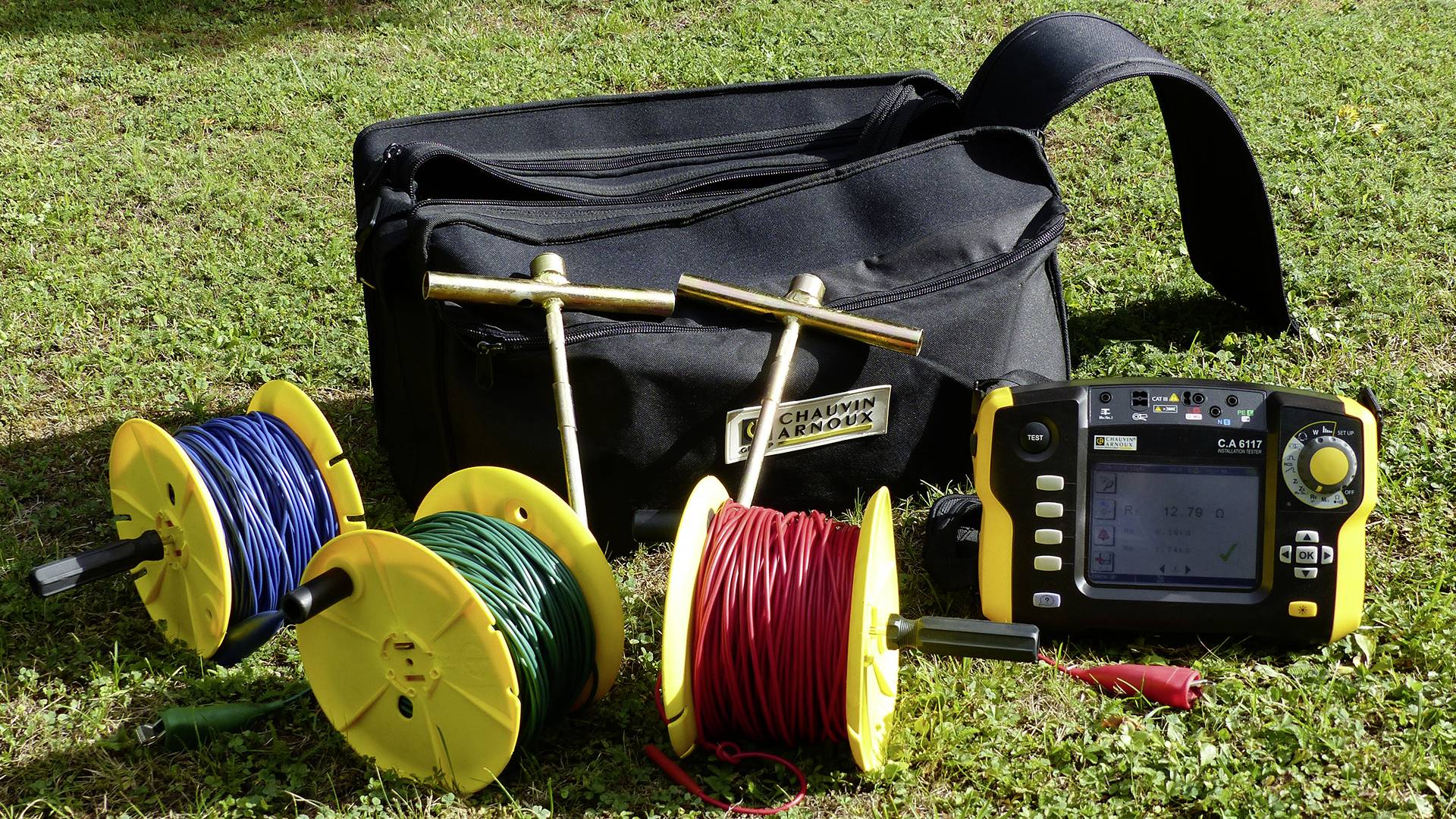

Egy fekete táska, három kábeldob kék, zöld és piros színben, és egy elektronikus mérőkészülék egy réten; felszerelés terepi mérésekhez.

1/5

Adatlap (PDF)

Helyettesítő termékek megjelenítése

Szám

Összesen (624 402 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

Chauvin Arnoux C.A 6113 Telepítés teszter VDE szabvány 0100, 0105, 0413

17 in 1 funkcióban
600 V/CAT III
Vizsgálat a nemzetközi szabványok szerint: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Minden hálózati rendszerhez használható: TT, TN vagy IT
RCD / FI típusú AC, A tesztelése
Biztosítékasztal integrálva
Lítiumion akkumulátor

Műszaki adatok

FOLYTATÓSÁGI VIZSGÁLAT / ELLENÁLLÁS MÉRÉSE: Névleges / mérési tartomány / felbontás:>200 mA / 39,99 Ω / 0,01 Ω / ± (a kijelző 1,5% -a + 2 számjegy)
12 mA / 39,99 Ω és 399,9 Ω / 0,01 és 0,1 Ω / ± (a kijelző 1,5% -a + 5 számjegy) hangjelzéssel
Mérési tartomány / felbontás / pontosság: 4 kΩ / 1 Ω / ± (a kijelző 1,5% -a + 5 számjegy)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (a kijelző 1,5% -a + 2 számjegy)
SZOLLÁCIÓS ELLENŐRZÉS MÉRÉSE: Névleges feszültség Utest: 50/100/250/500/1000 V DC
Mérési tartomány / felbontás / pontosság: 0,01 MΩ - 2 GΩ / 10 kΩ - 1 MΩ / ± (a kijelző 5% -a + 3 számjegy)
Rövidzárlati áram: ≤ 3mA
FÖLD MÉRÉS: HÁRGYŰRŰ FÖLD MÉRÉS: 0,50 Ω - 40 Ω / 0,01 Ω / ± (az olvasás 2% -a + 10 számjegy)
40 Ω - 15 kΩ / 0,1 Ω - 1 Ω / ± (a kijelző 2% -a + 2 számjegy)
Mérési tartomány / felbontás / pontosság: 15 kΩ - 40 kΩ / 10 Ω / ± (a kijelző 10% -a + 2 számjegy)
További információk: Kiegészítő földelektródák ellenállásmérése RH & RS (40 kΩ-ig)
Ufk: Az SEV 3569 szerint
SZELKTÍV földelési teszt (1 szonda): 0,20 39. - 39,99 Ω - 40 Ω és 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (a kijelző 10% -a +10 számjegy) Isel fogóval LOOP IMPANCS MÉRÉS ( Zs (L-PE) és Zi (LN vagy LL)) - FENNTARTHATÓ FÖLDELT VIZSGÁLAT (1 szonda): Földelési mérés működés közben
A rendszer működési feszültsége / frekvencia: 90 - 500 V / 15,8 - 17,5 Hz - 45 - 65 Hz
Nagy tesztáram FI / RCD kioldással (TRIP) Zs (L-PE) és Zi (LN vagy LL)
Mérési tartomány / felbontás / pontosság: Max. Tesztáram 7,5A
(0.050) 0.100 Ω - 0.5 Ω / 0.001 Ω / ± (a kijelző 10% -a + 20 számjegy) 0.5 Ω - 3.999 Ω / 0.001 Ω / ± (a kijelző 5% -a + 20 számjegy)
3999–39,99 Ω / 0,01 Ω / ± (a kijelző 5% -a + 2 számjegy)
39,99 Ω - 399,99 Ω / 0,1 Ω / ± (a kijelző 5% -a + 2 számjegy)
FI / RCD kioldás nélkül (NO TRIP) (csak Zs (L-PE)): Vizsgálati áram: opcionálisan 6 mA - 9 mA - 12 mA
0,20 0. - 0,99 Ω / 0,01 Ω / ± (a kijelző 15% -a + 10 számjegy)
1,00 - 1,99 Ω / 0,01 Ω / ± (a kijelző 15% -a + 3 számjegy)
2,00–39,99 Ω / 0,01Ω / ± (a kijelző 10% -a + 3 számjegy)
40,00 Ω - 399,9 Ω / 0,1 Ω / ± (a kijelző 5% -a + 2 számjegy)
400–3 999 Ω / 1 Ω / ± (a kijelző 5% -a + 2 számjegy)
Rövidzárlati áram számítása Ik (PFC (Zs)), I Sc PSCC (Zi): hibaáram és rövidzárlati áram: 0,1 A – 20 kA
A készülék biztosítéktáblája: igen
Feszültségcsökkenés ΔU% (Zi): -40% - + 40%
További információk: A Zs és Zi impedancia ohmikus és induktív komponenseinek mérése
EGYÉB MÉRÉSEK: Áram a C177 / C177A bilincs segítségével: 5,0 mA - 199,9 A (C177A)
Áram az MN77 áramszorítóval: 0 - 550 V AC / DC / DC és 15,8 - 500 Hz
Feszültség: 0 - 550 V AC / DC / DC és 15,8 - 500 Hz
Frekvencia: 10 - 500 Hz
A külső vezetők fázissorrendje 20-500 V AC.

Termék típus: Telepítés teszter

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT III 600 V
CAT VI 300 V

Csatlakozók: Nincs

Méret: (Sz x Ma x Mé) 280 x 190 x 128 mm

Súly: 2.2 kg

: IP53

Mérési tartomány (VDE): Védővezeték ellenállás
Szigetelési ellenállás
Helyettesítő levezetési áram
Védővezeték áram
Érintési áram
Feszültség

DIN szabvány: DIN IEC 60364
DIN EN 61557

Kijelző típus: Digitális (LCD)

Szélesség: 280 mm

Magasság: 190 mm

Tesztáram: manuális

Tápellátás: Elemes működés

Memória: nem

Gyártói szám: C.A 6113

VDE szabvány: 0100
0105
0413

Mélység: 128 mm

Dokumentumok és letöltések

Adatlap

Adatlap 1270997 Chauvin Arnoux C.A 6113 Telepítés teszter VDE szabvány 0100, 0105, 0413

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1270997 Chauvin Arnoux C.A 6113 Telepítés teszter VDE szabvány 0100, 0105, 0413

Leírás

Többfunkciós telepítő teszter. Az elektromos berendezések biztonsága a nagy teljesítményű többfunkciós készüléknek köszönhetően

Ez a szöveg gépi fordítással készült.

Kivitel

Vizsgálat a nemzetközi szabványok szerint: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Megbízható és egyszerű csatlakozási technológia az egyes funkciókhoz nyújtott kontextus-segítségnek köszönhetően, amely csatlakozási rajzokat is tartalmaz
Minden hálózati rendszerhez használható: TT, TN vagy IT
Az A és AC típusú RCD / FI tesztelése
Beépített biztonsági táblázat az eredmények gyors leolvasásához a készüléken
A Li-ion akkumulátor fokozza a készülék autonómiáját
Mérések: feszültség, áram fogóval, teljesítmény, hullámformák és harmonikusok
A feszültségesés mérése a vezető keresztmetszetének helyes méretezéséhez
Hurokmérés, felbontás 1 mΩ
3 memória szintű többfunkciós telepítő teszter 600 V CAT III
17 funkció egy eszközben.
