Name: Chauvin Arnoux C.A 6116N + Software Dataview Telepítés teszter készlet VDE szabvány 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270860
Availability: BackOrder

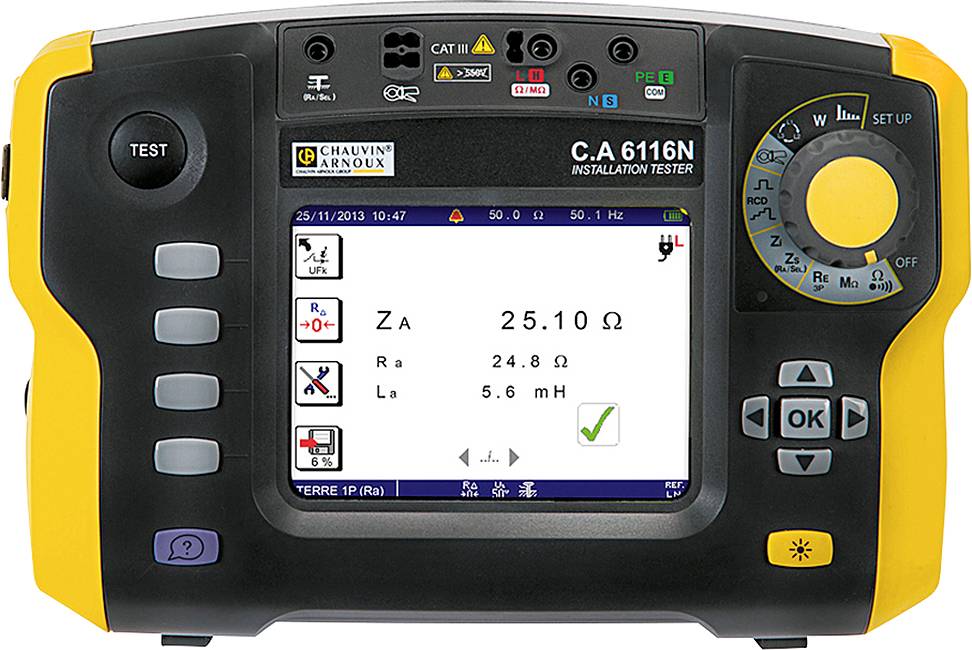

Elektromos telepítésvizsgáló eszköz kijelzővel, amelyen megjelennek a következő értékek: impedancia (25,10 Ω), Riso (24,8 Ω) és hurokimpedancia (5,6 mH).

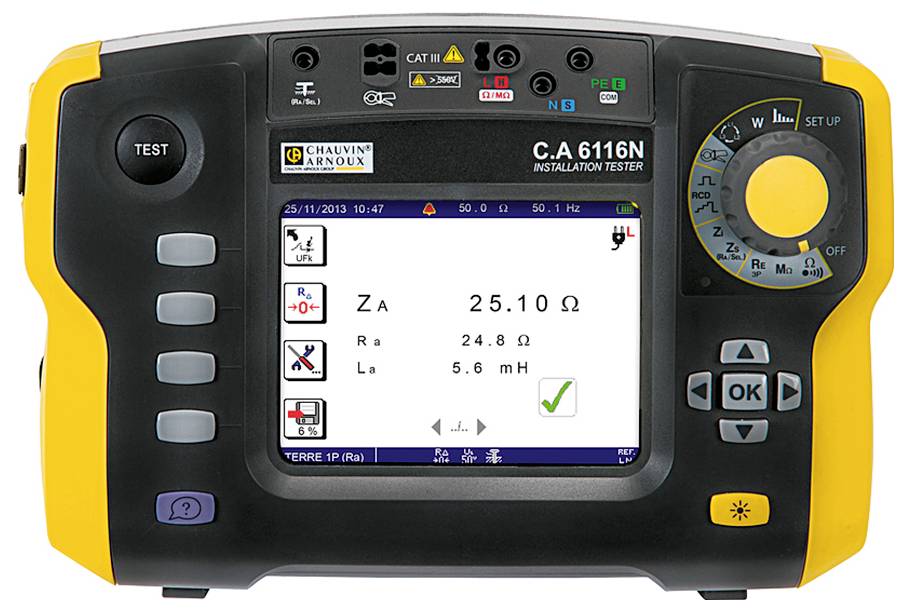

Chauvin Arnoux digitális telepítésvizsgáló C.A 6116N képernyős kijelzővel elektromos mérésekhez, sárga-fekete színben, teszt- és navigációs gombokkal.

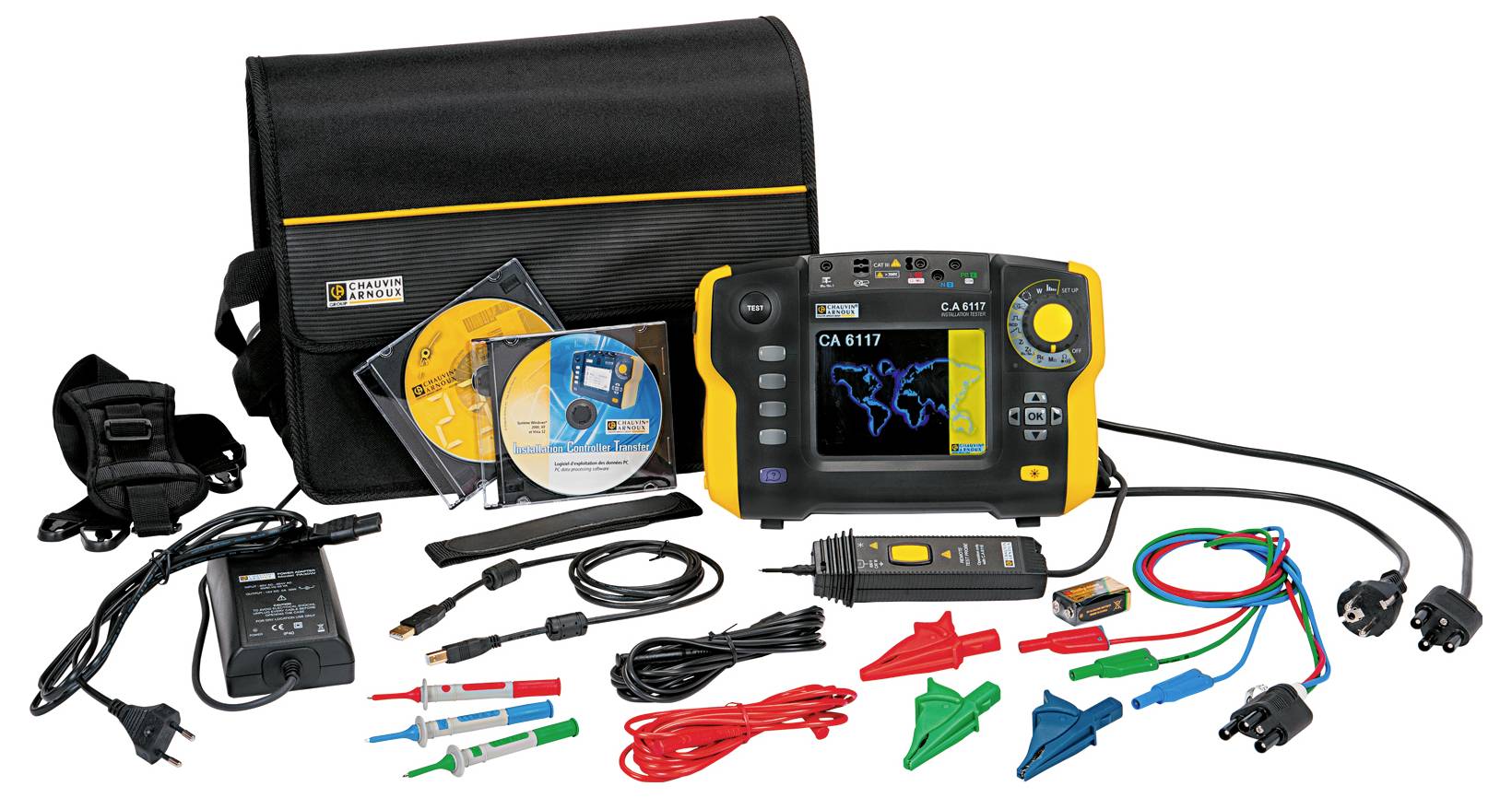

Elektromos mérőkészülék tartozékokkal, mint kábelek, adapterek és hordtáska. A képernyőn elektromos kapcsolási rajz látható.

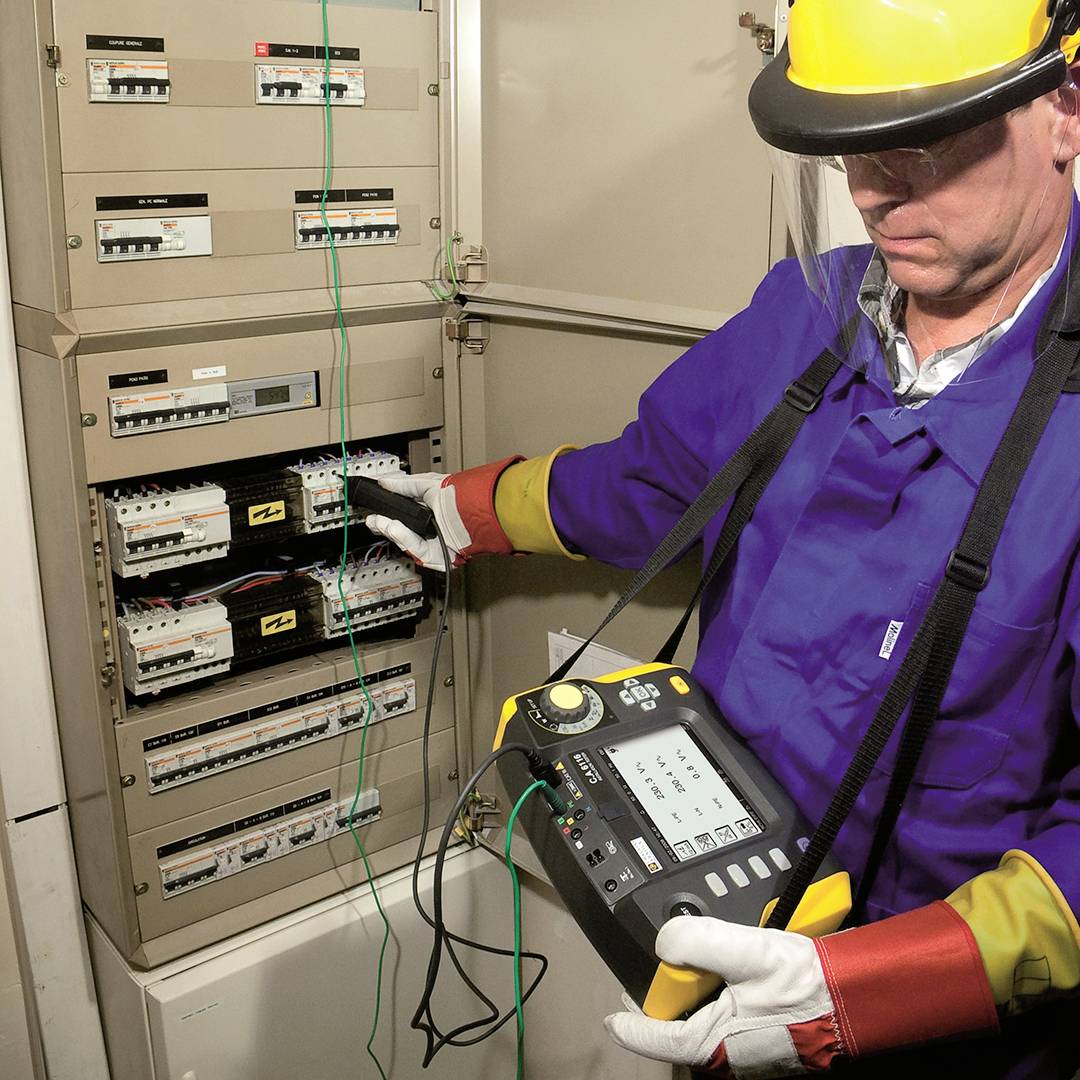

Egy villanyszerelő védőfelszerelésben egy kapcsolószekrényt vizsgál multiméterrel, hogy elektromos méréseket végezzen.

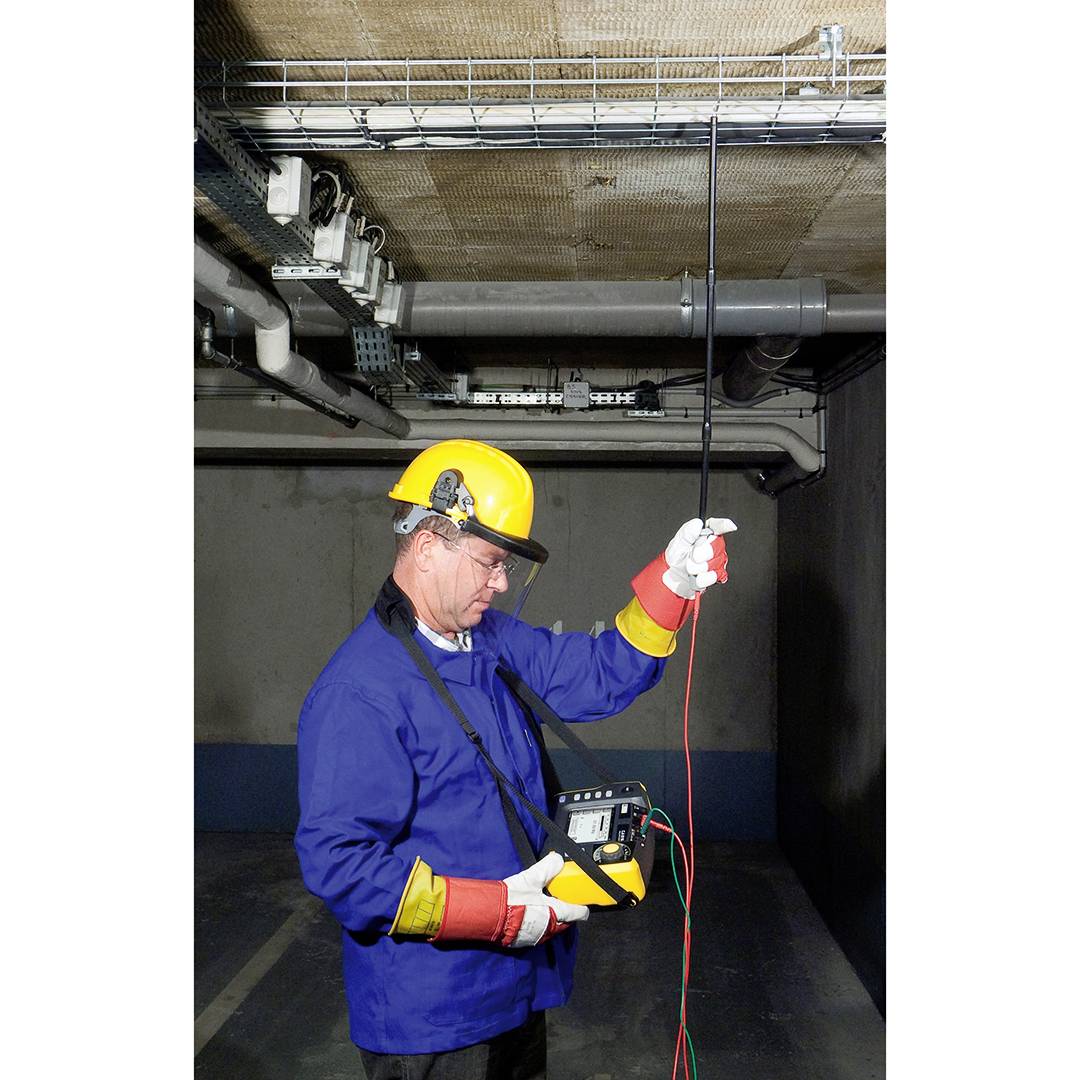

Egy férfi munkásruhában és védősisakban egy eszközzel méri az elektromos feszültséget egy kábelben egy ipari épületben.

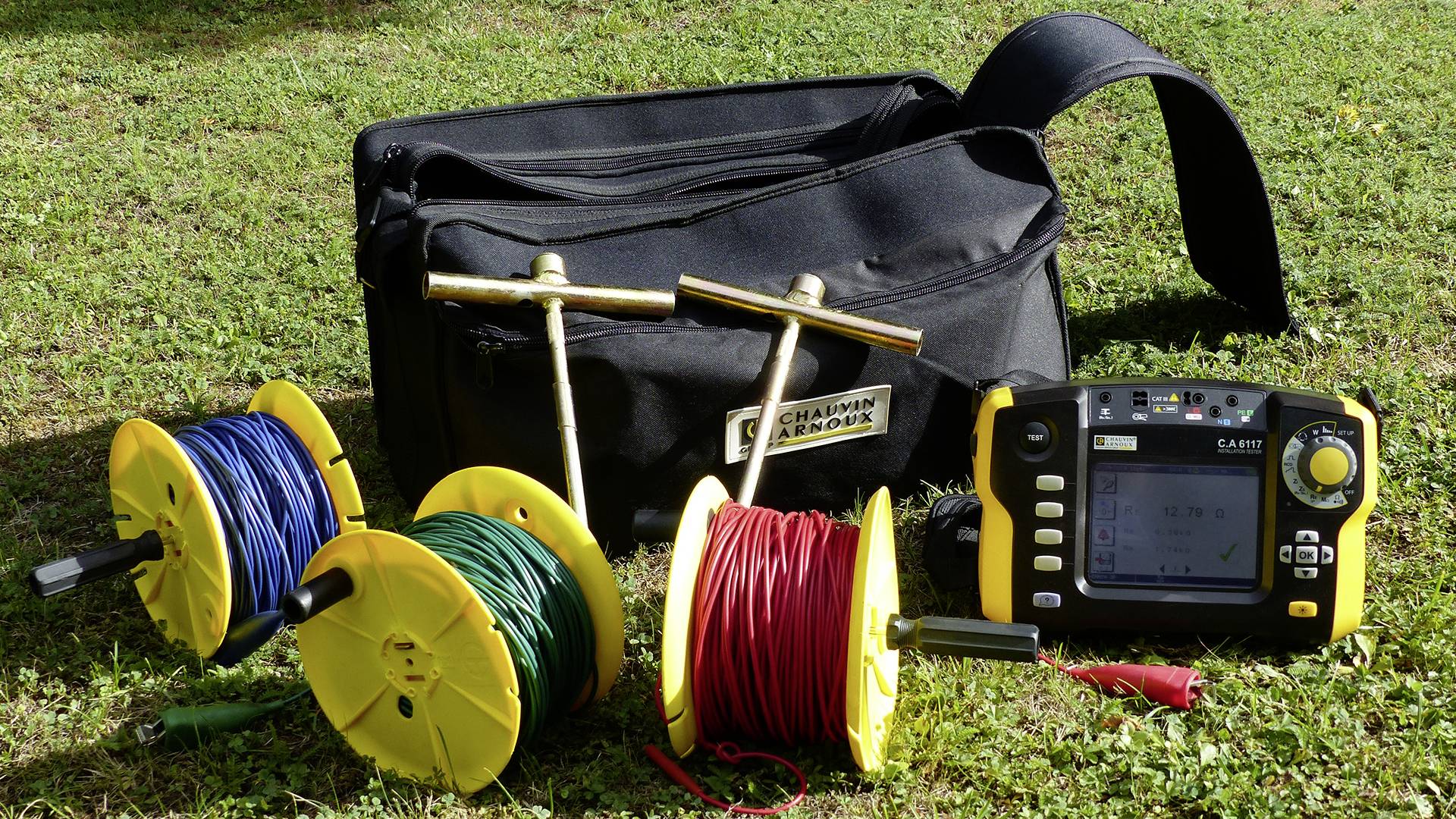

'Sárga, kék és piros kábeltekercses mérőkoffer füvön; mellette egy digitális mérőműszer kijelzővel, fekete táska a háttérben.'

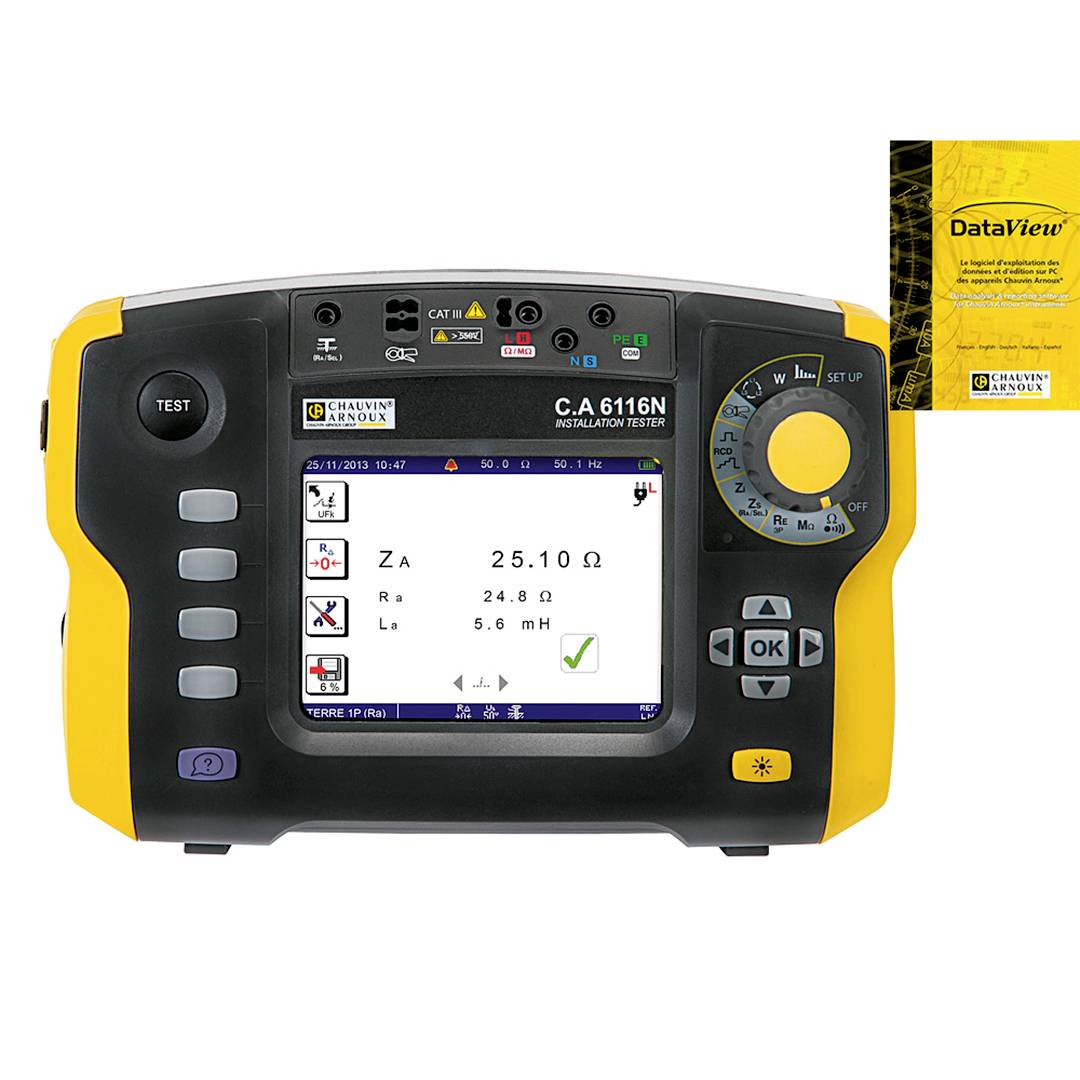

A 'C.A 6116N telepítésteszter' 25,1Ω ellenállást mutat. A készülék rendelkezik kijelzővel, gombokkal és kerek forgókapcsolóval, 'DataView' szoftverrel.

1/7

Adatlap (PDF)

Szállítás: 10. 27. [K.]

Szám

Összesen (887 990 Ft / Darab)

887 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Telepítési tesztelő CA 6116N

17 funkció
600 V/CAT III
Vizsgálat a nemzetközi szabványok szerint: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Minden hálózati rendszerhez használható: TT, TN vagy IT
AC, A, B RCD / FI típus tesztelése
Biztosítékasztal integrálva
Lítiumion akkumulátor

Műszaki adatok

FOLYTATÓSÁGI VIZSGÁLAT / ELLENÁLLÁS MÉRÉSE: Névleges / mérési tartomány / felbontás:>200 mA / 39,99 Ω / 0,01 Ω / ± (a kijelző 1,5% -a + 2 számjegy)
12 mA / 39,99 Ω és 399,9 Ω / 0,01 és 0,1 Ω / ± (a kijelző 1,5% -a + 5 számjegy) hangjelzéssel
Mérési tartomány / felbontás / pontosság: 4 kΩ / 1 Ω / ± (a kijelző 1,5% -a + 5 számjegy)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (a kijelző 1,5% -a + 2 számjegy)
SZOLLÁCIÓS ELLENŐRZÉS MÉRÉSE: Névleges feszültség Utest: 50/100/250/500/1000 V DC
Mérési tartomány / felbontás / pontosság: 0,01 MΩ - 2 GΩ / 10 kΩ - 1 MΩ / ± (a kijelző 5% -a + 3 számjegy)
Rövidzárlati áram: ≤ 3mA
FÖLD MÉRÉS: HÁRGYŰRŰ FÖLD MÉRÉS: 0,50 Ω - 40 Ω / 0,01 Ω / ± (az olvasás 2% -a + 10 számjegy)
40 Ω - 15 kΩ / 0,1 Ω - 1 Ω / ± (a kijelző 2% -a + 2 számjegy)
Mérési tartomány / felbontás / pontosság: 15 kΩ - 40 kΩ / 10 Ω / ± (a kijelző 10% -a + 2 számjegy)
További információk: Kiegészítő földelektródák ellenállásmérése RH & RS (40 kΩ-ig)
Ufk: Az SEV 3569 szerint
SZELKTÍV földelési teszt (1 szonda): 0,20 39. - 39,99 Ω - 40 Ω - 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (a +10 számjegy 10% -a) Isel fogóval
LOOP IMPANCS MÉRÉS (Zs (L-PE) és Zi (LN vagy LL)) - FÖLD FELÜLVIZSGÁLAT (1 szonda): Földelés mérés üzem közben
A rendszer működési feszültsége / frekvencia: 90 - 500 V / 15,8 - 17,5 Hz - 45 - 65 Hz
Nagy tesztáram FI / RCD kioldással (TRIP) Zs (L-PE) és Zi (LN vagy LL)
Mérési tartomány / felbontás / pontosság: Max. Tesztáram 7,5A
(0,050) 0,100 - 0,5 Ω / 0,001 Ω / ± (a kijelző 10% -a + 20 számjegy)
0,5–3,999 Ω / 0,001 Ω / ± (a kijelző 5% -a + 20 számjegy)
3999–39,99 Ω / 0,01 Ω / ± (a kijelző 5% -a + 2 számjegy)
39,99 Ω - 399,99 Ω / 0,1 Ω / ± (a kijelző 5% -a + 2 számjegy)
FI / RCD kioldás nélkül (NO TRIP) (csak Zs (L-PE)): Vizsgálati áram: opcionálisan 6 mA - 9 mA - 12 mA
0,20 0. - 0,99 Ω / 0,01 Ω / ± (a kijelző 15% -a + 10 számjegy)
1,00 - 1,99 Ω / 0,01 Ω / ± (a kijelző 15% -a + 3 számjegy)
2,00–39,99 Ω / 0,01Ω / ± (a kijelző 10% -a + 3 számjegy)
40,00 Ω - 399,9 Ω / 0,1 Ω / ± (a kijelző 5% -a + 2 számjegy)
400–3 999 Ω / 1 Ω / ± (a kijelző 5% -a + 2 számjegy)
Rövidzárlati áram számítása Ik (PFC (Zs)), I Sc PSCC (Zi): hibaáram és rövidzárlati áram: 0,1 A – 20 kA
A készülék biztosítéktáblája: igen
Feszültségcsökkenés ΔU% (Zi): -40% - + 40%
További információk: A Zs és Zi impedancia ohmikus és induktív komponenseinek mérése
B típusú RCD / FI megszakító teszt: A rendszer üzemi feszültsége / frekvencia: 90 V - 275 V / 15,8 Hz - 17,5 Hz és 45 Hz - 65 Hz
Δn: rámpa / impulzus 2 x IΔn impulzus 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA impulzus 4 IΔn; Időtartam: 150 ms 4 x IAn vagy 300 ms 2 x IΔn esetén
Rámpateszt: 0,2 x IAn-tól 2,2 x IΔn-ig
Kioldási teszt: 2 x IΔn: IΔN ≤ 200 mA: 2,2 x 2 x IΔn, IΔN>200 mA: 1,1 x 2 x IAn
Kioldási teszt: 4 x IΔn: IΔN ≤ 100 mA: 2,2 x 4 IΔN
EGYÉB MÉRÉSEK: Áram a C177 / C177A bilincs segítségével: 5,0 mA - 199,9 A (C177A)
Áram az MN77 áramszorítóval: 0 - 550 V AC / DC / DC és 15,8 - 500 Hz
Feszültség: 0 - 550 V AC / DC / DC és 15,8 - 500 Hz
Frekvencia: 10 - 500 Hz
A külső vezetők fázissorrendje 20-500 V AC
Aktív teljesítmény: egyfázisú: 0 kW-tól 110 kW-ig - háromfázisú áram: 0 - 330 kW, a hullámforma egyidejű kijelzése a feszültség és az áram számára
Harmonika: áram és feszültség / 50. sorrendig / THD-F / THD-R.

Termék típus: Telepítés teszter készlet

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT III 600 V
CAT VI 300 V

Csatlakozók: USB

Méret: (Sz x Ma x Mé) 280 x 190 x 128 mm

Súly: 2.2 kg

: IP53

Mérési tartomány (VDE): Védővezeték ellenállás
Szigetelési ellenállás
Helyettesítő levezetési áram
Védővezeték áram
Érintési áram
Feszültség

DIN szabvány: DIN IEC 60364
DIN EN 61557

Kijelző típus: Digitális (LCD)

Szélesség: 280 mm

Magasság: 190 mm

Tesztáram: automatikus

Tápellátás: Elemes működés

Memória (helyek): 1000

Memória: igen

Gyártói szám: C.A 6116N + Software Dataview

VDE szabvány: 0100
0105
0413

Jellemzők: Hordtáskával
Színes érintőkijelzővel
RCD-/FI-teszt

Mélység: 128 mm

Dokumentumok és letöltések

Adatlap

Adatlap 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Telepítés teszter készlet VDE szabvány 0100, 0105, 0413

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1270860 Chauvin Arnoux C.A 6116N + Software Dataview Telepítés teszter készlet VDE szabvány 0100, 0105, 0413

Leírás

Többfunkciós telepítő teszter. Az elektromos berendezések biztonsága a nagy teljesítményű többfunkciós készüléknek köszönhetően

Ez a szöveg gépi fordítással készült.

Kivitel

Vizsgálat a nemzetközi szabványok szerint: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Megbízható és egyszerű csatlakozási technológia az egyes funkciókhoz nyújtott kontextus-segítségnek köszönhetően, amely csatlakozási rajzokat is tartalmaz
Minden hálózati rendszerhez használható: TT, TN vagy IT
AC, A, B RCD / FI típus tesztelése
Beépített biztonsági táblázat az eredmények gyors leolvasásához a készüléken
A Li-ion akkumulátor fokozza a készülék autonómiáját
Mérések: feszültség, áram fogóval, teljesítmény, hullámformák és harmonikusok
A feszültségesés mérése a vezető keresztmetszetének helyes méretezéséhez
Hurokmérés, felbontás 1 mΩ
3 memória szintű többfunkciós telepítő teszter 600 V CAT III
17 funkció egy eszközben.

Szállítás tartalma

Hordtáska
2. típusú hálózati adapter / töltő
Li-ion akkumulátor
USB kábel A / B 180 m ferrittel
Három pólusú tesztvezeték 3 biztonsági tesztvezetékkel (piros, kék és zöld)
3 teszt szonda Ø 4 mm (piros, kék és zöld)
3 aligátor klip (piros, kék és zöld)
2 biztonsági mérővezeték 3 m (egyenes szögű piros és fekete)
Három tűs tápkábel
Két pólusú euro tápkábel
Távirányító szonda
Hordszíj
Képernyő-karcolás védő fólia (már csatlakoztatva)
Vállpánt a kéz nélküli működéshez (4 pont)
Szoftver IKT az adatok exportálásához CD-ROM-on
6 használati utasítás CD-n (nyelvenként 1)
Biztonsági adatlap (20 nyelv)
