DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000 vásárlása

Relé modul csavaros csatlakozókkal, 0,1-12 órás időzítési beállításokkal. Alkalmas 12-240V AC/DC, 16A/250V terheléshez.

Csavaros sorkapcsokkal és kék forgókapcsolóval rendelkező 'Finder Relé' időzítéshez, rajta a '12-240V' és '16A 250V' specifikációkkal.

Egy fehér Finder relé modul sínre szereléshez, kék beállító csavarral és sorkapcsokkal, amelyek A1, A2, B1, valamint 15, 16, 18 jelöléssel vannak ellátva.

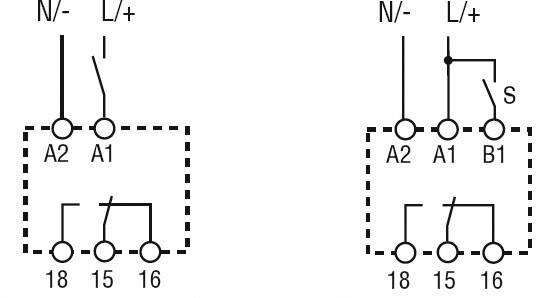

Kapcsolási rajz két kapcsolóval: Balra egy egyszerű kapcsoló A1, A2, 18, 15, 16 érintkezőkkel. Jobbra egy kapcsoló kiegészítő B1 érintkezővel.

Egy diagram mutatja az elektromos készülék méreteit milliméterben: magasság 88,8, szélesség 17,5, mélység 60,8. Gyártó: 'Finder'.

1/5

Termék típus

Időrelé

Kivitel

Multifunkció

Funkciók

Megszólalás késleltetés

Bekapcsoláskor törlés

Villogó impulzuskezdő

Elejtés késleltetés

Megszólalás- és visszaesés késleltetés

Jelformáló

Üzemi feszültség (min.)

12 V/DC

12 V/AC

Max. üzemi feszültség

240 V/DC

240 V/AC

Adatlap (PDF)

Szállítás: 9. 18. P.

811 db

Szám

Összesen (22 039 Ft / Darab)

22 039 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000

Főbb jellemzők

6 választható időfunkció
6 időtartomány 100 ms - 20 óra között

Műszaki adatok

Impulzushossz: (ha a vezérlést a B1-ről kapja) 50 ms
Visszakapcsolási idő: 50 ms

Termék típus: Időrelé

Gyártói szám: 80.01.0.240.0000

Kivitel: Multifunkció

Csatlakozó: Csavaros kapocs

Funkciók: Megszólalás késleltetés
Bekapcsoláskor törlés
Villogó impulzuskezdő
Elejtés késleltetés
Megszólalás- és visszaesés késleltetés
Jelformáló

Üzemi feszültség (min.): 12 V/DC
12 V/AC

Max. üzemi feszültség: 240 V/DC
240 V/AC

Üzemi feszültség: 12, 12 - 240, 240 V/DC, V/AC

Érintkező típus: 1 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 400 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 4000 VA

Időtartomány (max.): 24 óra

Időtartomány: 2 s
20 s
2 min
20 min
2 h
24 h

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 17.5 mm

Magasság: 60.8 mm

Mélység: 88.8 mm

Méret: (Sz x Ma x Mé) 17.5 x 60.8 x 88.8 mm

Tartalom: 1 db

Kivitel: Időrelé, multifukciós

Kapcsolási teljesítmény: (AC1) 4000 VA, 16 A érintkező esetén AC 15 (230 V/AC) 750 VA, motorterhelés16 A érintkező esetén (1-fázisú motor, AC3-üzemmód - 230 V/AC) 0,55 kW

Kapcsolási feszültség: 400 V/AC

Kapcsolóáram: 16 A

Típus: 80.01.0.240.0000

Időtartomány: 6 időtartomány 100 ms - 20 h között óra

Üzemi feszültség: 12 - 240 V DC/AC

Súly: 0.0610

: 16 A

: 17.5

: 56.5 mm

: 84 mm

: FALSE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: IP20

: AC/DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 503089 DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 503089 DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000

Információ

Információ 503089 DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 503089 DIN sínes multifunkciós időkapcsoló relé, 1 áramkör, 400V/16A, Finder 80.01.0.240.0000

Leírás

Multifunkciós időrelé a kövezkező funkciókkal: működéskésleltetés, bekapcsolástörlés, villogó-impulzuskezdő, elengedéskésleltetés, indítás-/elengedéskésleltetés, impulzusadó.
