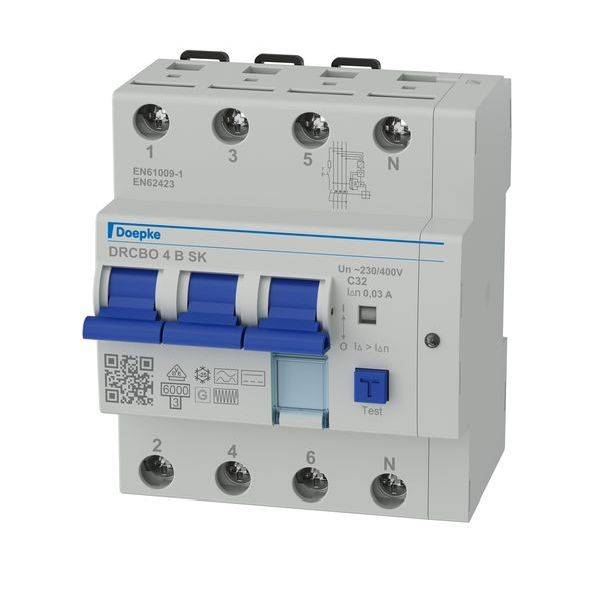

Doepke 09948127 FI védőkapcsoló Minden áramra érzékeny FI

Az RCBO egy készülékben egyesíti a hibaáramot és a megszakítókat (FI/LS kombináció). Megvédik az embereket a maradék áramoktól és a rendszereket a rövidzárlatoktól és túlterhelésektől. A DRCBO 4 névleges kapcsolási kapacitása 6 kA. Az aktivált kijelzőn kívül feliratablakot is kínálnak. A B típusú kapcsolók AC/DC érzékenyek a 0 Hz (sima egyenáramú maradékáram) és 150 kHz közötti frekvenciákon. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. Az SK jelleggörbével ellátott kapcsolók a hibavédelmet és a rendszer magas rendelkezésre állását biztosítják. Alacsonyabb válaszérzékenység jellemzi őket magasabb frekvenciákon. A rendszerrel kapcsolatos hamis triggerelés így nagyrészt elkerülhető. Az SK jelleggörbe olyan rendszerekhez van optimalizálva, amelyekben nincs szükség tűzvédelemre. A C kioldási karakterisztikájú kapcsolók nagy bekapcsolási vagy csúcsáramú áramkörökhöz vannak optimalizálva. A szabványos kapcsolók 230 V vagy 400 V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörökhöz készültek. Tulajdonságok: teljes áramra érzékeny a 0 Hz (sima egyenáram) és 150 kHz közötti frekvenciájú maradékárakra; Hálózati feszültségfüggetlen kioldás A típusú maradékáramokhoz; kis méret minden névleges áramhoz; kapcsolási helyzetjelző; a kiváltó ok külön megjelenítése; Mindkét csatlakozási oldalon széles szorító-keresztmetszetű szorítóbilincsek; nullavezető jobb; címke ablak; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Táplálkozás lehetőleg felülről; Alkalmazási területek: kereskedelmi és ipari létesítmények TT, TN-S és TN-CS rendszerekkel, amelyekben a teljesítményelektronikai berendezéseket galvanikus hálózati leválasztás nélkül használják, mint pl. Pl. frekvenciaváltók, kapcsolóüzemű tápegységek, nagyfrekvenciás átalakítók, fotovoltaikus vagy UPS rendszerek transzformátor nélküli inverterekkel; Ott NK karakterisztikával rendelkező B+ és B típusú RCBO-kat kell használni. ahol tűzvédelem szükséges; Megjegyzések: 50 Hz-es váltakozó áramú hálózatokban használható; Az RCBO kérésre más frekvenciákon is elérhető; nem használható egyenáramú hálózatokban vagy vezérelt elektromos berendezések kimeneti oldalán, mint pl. B. frekvenciaváltók.
