Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Időrelé Mono funkció Működésbe lépés késleltetés és azonnali kapcsolású 230 V

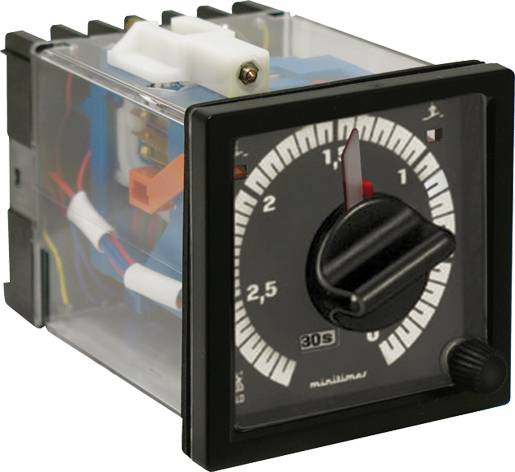

Egy analóg időzítő átlátszó házban, forgókapcsolóval és számlappal. Az időintervallumot 0-tól 30 másodpercig mutatja.
Hasonló kivitel
Csomagolás
darab
Termék típus
Időrelé
Kivitel
Mono funkció
Funkciók
Működésbe lépés késleltetés és azonnali kapcsolású
Üzemi feszültség
230 V
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (134 990 Ft / Darab)
134 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Kontaktus konfiguráció: 1 NC érintkezés késleltetett
  • 1 szünet érintkezés pillanatnyi
  • 1 NO kontaktus késik
  • 1 NEM érintkezik késedelem nélkül
  • Kapcsolási teljesítmény: AC 15: 3 A / AC 230 V szerint IEC / EN 60947-5-1
  • Megengedett kapcsolási frekvencia: 3000 kapcsolási ciklus / h
  • A kapcsolattartók válaszideje:<35 ms
  • Tartalékidő:<60 ms
  • Elülső felület: 72 x 72 mm
  • Súly 320 g.
  • Ház: hőre lágyuló műanyag, V0 viselkedéssel az UL 94. alany szerint
Csomagolás

darab

Termék típus

Időrelé

Gyártói szám

EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Kivitel

Mono funkció

Csatlakozó

Csavaros kapocs

Funkciók

Működésbe lépés késleltetés és azonnali kapcsolású

Üzemi feszültség

230 V

Érintkező típus

2 nitó

2 záró

Érintkezőanyag

AgNi

Kapcsolási feszültség (max.)

230 V/AC

Max. kapcsolási áram

4 A

Kapcsolási teljesítmény (max.)

690 VA

Időtartomány (min.)

0.15 mp

Időtartomány (max.)

30 óra

Időtartomány

30 h

Hőmérséklet (min.)

-20 °C

Hőmérséklet (max.)

+55 °C

IP20

IP40

Élettartam (elektromos)

AC 15 szerint 3 A-nál, AC 230 V: 1 x 105Kapcsolási ciklus IEC / EN 60947-5-1
AC 15 szerint 1 A-nál, AC 230 V: 5 x 105Kapcsolási ciklus IEC / EN 60947-5-1

Élettartam (mechanikus)


>30 x 106Váltási ciklusok vagy
15000 óra

Szélesség

72 mm

Magasság

72 mm

Mélység

128 mm

Méret

(Sz x Ma x Mé) 72 x 72 x 128 mm

Tartalom

1 db

UKCA

nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Időrelé Mono funkció Működésbe lépés késleltetés és azonnali kapcsolású 230 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Időrelé Mono funkció Működésbe lépés késleltetés és azonnali kapcsolású 230 V

Leírás


Gyorsindítás:
Rövid időre a gyorsindítás ajánlott az ismétlés pontosságának növelése érdekében. Ehhez az AA 7616.32 verzió szükséges. Az A1 - A2 sorkapcsok mindig névleges feszültségen maradnak (a szinkron motor folyamatosan működik). Ha a névleges feszültséget külön kapcsolják be a tengelykapcsoló mágnesének B1 - B2 kapcsainál, megkezdődik az időzítés.
Frekvenciaváltás:
Az 50/60 Hz frekvenciát úgy kapcsolják be a készülék hátuljába, hogy egy reteszt egy csavarhúzóval mozgatnak. Időrelék AA 7616 .__ / 100, EC 7616 .__ / 100, EF 7616 .__ / 100,
EH 7616 .__ / 100 késleltetett, nem ingadozó. Feszültség alatt a tengelykapcsoló reteszelõdik, így áramkimaradás esetén a már lejárt idõ megmarad, és a késleltetetlen érintkezõk is aktív helyzetben maradnak. A beállított idő letelte után a zár feloldódik és a késleltetett kapcsolatok aktiválódnak. Ha a beállított időnek az idősorozat megszakítása után újra el kell indulnia, akkor az időbeállítást 0-ra kell fordítani, amennyire az feszültségmentes állapotban halad, majd vissza az előzőleg beállított időértékre.

· Az IEC / EN 61 812-1 szerint
· Késés akár 60 óra
· 6 kapcsolható időtartomány, elöl állítható
· Megismételhetőség ≤ ± 0,5% (≤ ± 1% a 3 és 6 s tartományban)
· Időzítés kijelző
· Kapcsoló helyzetjelző (az EH 7616 kivételével)
· Azonnali kapcsolattartással
· EF 7616: elülső oldalsó sugárbiztos, IP 65
· 72 mm-es szélesség.

Ez a szöveg gépi fordítással készült.
