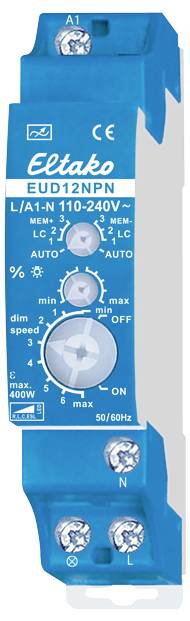

Eltako 21100808 Univerzális dimmelő kapcsoló Kék

Univerzális fényerő-szabályozó kapcsoló. MOSFET teljesítmény 400 W-ig. Automatikus lámpaérzékelés. Készenléti veszteség mindössze 0,2 watt. Állítható minimális vagy maximális fényerő és tompítási sebesség. Bölcsődei és szundi funkcióval. Moduláris szerkezet DIN-EN 60715 TH35 sínre szereléshez. 1 osztóegység = 18 mm széles, 58 mm mély. Univerzális fényerő-szabályozó kapcsoló 400 W-os lámpákhoz, a szellőzési körülményektől függően. A szabályozható 230 V-os LED-lámpák és az ESL szabályozható energiatakarékos lámpák a lámpa elektronikától és a fényerő-szabályozás típusától is függenek. Lágy be- és kikapcsolással ellátott áramkör a lámpa védelmére. Vezérlő- és kapcsolási feszültség 110V AC - 240V AC 50/60Hz. Nincs szükség minimális terhelésre. Rövid vezérlőparancsok kapcsolnak be/ki, az állandó vezérlés a fényerőt a maximális értékig változtatja. A vezérlés megszakítása megváltoztatja a tompítás irányát. Áramkimaradás esetén a kapcsolási helyzet és a fényerő elmentésre kerül, és szükség esetén a tápfeszültség visszatérésekor bekapcsol. Automatikus elektronikus túlterhelés elleni védelem és túlmelegedés leállítás. Az előlapon a felső forgókapcsoló alatt egy LED található, amely jelzi, hogy a készülék aktiválva van. 15 másodperc elteltével villogni kezd, jelezve, hogy a vezérlőgomb blokkolva lehet. Működés közben a felső forgókapcsoló határozza meg, hogy az automatikus lámpaérzékelő AUTO legyen-e aktív, vagy az LC1, LC2 vagy LC3 speciális komforthelyzetek valamelyike legyen. Ha a MEM+ beállítási tartomány van kiválasztva, akkor a memória funkció aktív, és a legutóbb beállított fényerősség kikapcsoláskor mentésre kerül. Ha a MEM- beállítási tartományt választja, a memória funkció kikapcsol, és a készülék mindig maximális fényerővel kapcsol be. A szabályozható energiatakarékos lámpákat AUTO és MEM- üzemmódban kell működtetni. Az AUTO lehetővé teszi az összes lámpatípus tompítását. Az LC1 egy kényelmes helyzet a szabályozható 230 V-os LED-lámpákhoz, amelyek kialakításukból adódóan nem tompíthatók eléggé AUTO-ra (trailing edge phase control) és ezért előéli fázisvezérlésre kell kényszeríteni őket. Az LC2 és LC3 kényelmes pozíciók a szabályozható 230 V-os LED-lámpákhoz, mint például az LC1, de eltérő fényerő-szabályozási görbékkel. Induktív (tekercses) transzformátorok nem használhatók LC1, LC2 és LC3 pozíciókban. Ezenkívül tervezési okokból a szabályozható LED-lámpák maximális száma alacsonyabb lehet, mint az AUTO állásban. A középső %Lámpa forgókapcsolóval beállíthatja a minimális fényerőt (teljesen tompított) vagy a maximális fényerőt (teljesen tompított). A fényerő-szabályozás sebessége az alsó fényerő-szabályozó forgókapcsolóval állítható. Ezzel egyidejűleg módosul a soft-on és soft off időtartama. Gyermekszoba kapcsolóval: A gomb hosszabb lenyomásával történő bekapcsoláskor a lámpa a legkisebb fényerővel kb. 1 másodpercig, és amíg a gombot nyomva tartja, lassan elhalványul anélkül, hogy az utoljára mentett fényerőszintet megváltoztatná. Szundi funkcióval: A dupla impulzus az aktuális fényerő-szabályozási pozícióból a minimális fényerőre halványítja, majd kikapcsolja. A 60 perces maximális fényerő-szabályozási idő az aktuális fényerő-szabályozási pozíciótól és a beállított minimális fényerőtől függ, ezért ennek megfelelően lerövidíthető. A gomb rövid megnyomásával a fényerő-szabályozási folyamat során bármikor lekapcsolhatja a lámpát. Az elsötétítési folyamat alatti hosszan megnyomva elhalványul, és véget ér a szundi funkció. Az L-terheléseket (induktív terhelések, pl. tekercstranszformátorok) és a C-terheléseket (kapacitív terhelések, pl. elektronikus transzformátorok és LED-lámpák) nem szabad keverni. R-terhelések (ohmikus terhelések, pl. 230 V-os izzólámpák és halogénlámpák) tetszés szerint keverhetők. Az EUD12D univerzális fényerő-szabályozó kapcsoló a LUD12 teljesítményfokozóval együtt alkalmas L- és C-terhelések keverésére.
