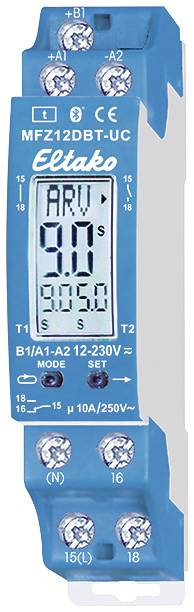

Eltako 23001003 MFZ12DBT-UC Időrelé Multifunkció 230 V/AC 1 db Időtartomány: 0.1 - 14400 mp 1 váltó darab

Digitálisan állítható multifunkciós időrelé kijelzővel és Bluetooth-al az Eltako Connect alkalmazással. 18 funkcióval. 1 potenciálmentes váltóérintkező 10A/250V AC és DX, 230V LED lámpák 200W-ig, izzólámpák 2000W. Kijelző világítással. Készenléti veszteség mindössze 0,1-0,3 watt. Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35. 1 osztóegység = 18 mm széles, 58 mm mély. A szabadalmaztatott Eltako duplex technológiával (DX) az alaphelyzetben potenciálmentes érintkezők 230V AC feszültség 50Hz kapcsolásakor még mindig nulla kereszteződésnél kapcsolhatnak, és így drasztikusan csökkentik a kopást. Egyszerűen csatlakoztassa az N vezetéket az (N) kapocshoz és az L-t a 15 (L) csatlakozóhoz. Ez további, mindössze 0,1 wattos készenléti veszteséget eredményez. Univerzális vezérlőfeszültség 12..230 V UC. Tápfeszültség, mint vezérlőfeszültség. Mind a funkció, mind az időpontok egy gombnyomással bevitelre kerülnek, és digitálisan jelennek meg az LC-kijelzőn. Ehhez csak két gombot kell használni. Az idő beállításakor minden érték megadható az előre kiválasztott időkereten belül (0,1-9,9 vagy 1-99 másodperc, perc vagy óra). A leghosszabb idő 99 óra. 600 időbeállítás lehetséges. A beírt idő(k) folyamatosan digitálisan jelennek meg. Funkciók: RV = kioldási késleltetés. AV = Response Delay. AV+ = Additív válaszkésleltetés. TI = impulzussal induló óra. TP = szünettel kezdődő óra. IA = Impulzusvezérelt válaszkésleltetés (pl. automatikus ajtónyitó). IF = impulzusformáló. EW = röpke bekapcsolás. AW = letörlés. EAW = röpke be- és kikapcsolás. ARV = válasz- és kioldási késleltetés. ARV+ = Additív válasz és felszabadulási késleltetés. ES = impulzuskapcsoló. SRV = impulzuskapcsoló kioldási késleltetéssel. ESV = impulzuskapcsoló kioldási késleltetéssel és korai kikapcsolási figyelmeztetéssel. ER = relé. BE = állandóan BE. KI = tartósan KI. Másodlagos idő adható meg a TI, TP, IA, EAW, ARV és ARV+ funkciókhoz, szintén eltérő időkerettel. Az időrelé beállítása Bluetoothon keresztül az alkalmazással, vagy a MODE és SET gombokkal történik. az 1-en keresztül. A MODE vagy a SET megnyomása bekapcsolja a kijelző világítását. 20 másodperccel az utolsó MODE vagy SET művelet után a program automatikusan visszaugrik a normál kijelzésre és a kijelző világítása kikapcsol. Csatlakoztassa az időzítőt az alkalmazáshoz: Nyomja meg a SET gombot, a BLE (Bluetooth) és az időzítő azonosítója megjelenik a kijelzőn. Most már létrejöhet a kapcsolat az alkalmazással (PIN 123123 kézbesítési állapot). Olvassa be a kezelési útmutatóban található QR-kódot, az alkalmazás végigvezeti Önt a tanulási folyamaton. Miután létrejött a kapcsolat az alkalmazással, a BLE+ megjelenik a kijelzőn. A MODE és a SET gombok most zárolva vannak. 20 perc elteltével az időzítővel való interakció nélkül a kapcsolat automatikusan megszakad. PIN-kód módosítása: A Bluetooth-kapcsolat PIN-kódja az alkalmazásban az Eszköz PIN-kódja alatt módosítható. Bluetooth alaphelyzetbe állítása (a megváltozott PIN-kód törlése): Az alkalmazással való kapcsolatot meg kell szakítani. Nyomja meg egyszerre a MODE és a SET gombot 2 másodpercig, a RES villog a kijelzőn. Most nyomja meg a SET gombot 2 másodpercig, a bLE felirat jelenik meg a kijelzőn. Ha a MODE gombbal megerősíti, a BLE reset megtörténik, a PIN törlődik és a szállítási állapot visszaáll. Az időrelé beállítása a MODE és SET gombokkal: A MODE gomb megnyomásával kiválasztható a cserélni kívánt LCD elem. Az éppen elért elem villog. A SET gomb megnyomása megváltoztatja az éppen elért elemet. Ez lehet a funkció, időkeret, T1 vagy T2 idő (csak TI, TP, IA, EAW, ARV és ARV+ esetén). Minden bejegyzés a MODE gombbal fejeződik be. Az idő MODE-val történő beállítása után egyetlen elem sem villog - az időrelé üzemkész. Biztonság áramkimaradás esetén: A beállított paraméterek egy EEPROM-ban vannak elmentve, így áramkimaradás után azonnal újra elérhetők.
