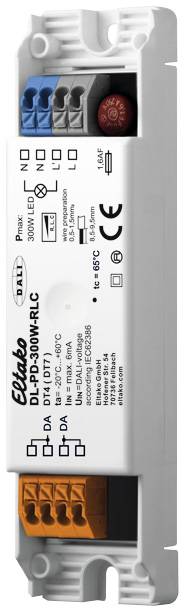

Eltako 33000009 Fázis fényerő-szabályozó Alkalmas fényforrásokhoz: LED-es izzó Szürke

Fázis dimmer DALI vezérlő bemenettel a behajtható mennyezethez· 120x30x22mm. Védettség IP20 Alkalmas 230 V-os LED-es utólagos lámpák DALI-n keresztüli tompítására. A DALI fényerő-szabályozási szint átalakítása egy feszültséggé, amelynek lefutó éle vagy elülső éle van. A minimális tompítási szint (MIN LEVEL) DALI-n keresztül állítható be. Kiegészítő üzemmód kapcsolóként (DT7 kompatibilis) a firmware-től 3.5. A modul egy résztvevőt képvisel a buszon, és ennek megfelelően lehet megszólítani. Kettős csatlakozókapcsok a DALI busz egyszerű áthurkolásához. Tompítási tartomány 0,1-100%. Tápfeszültség 230V AC. Kimeneti terhelési tartomány 10-300W. Nagy hatásfok. Konfigurálás a DALI Cockpit PC szoftverrel. Funkció: A klasszikus fényerő-szabályozási technológia (fázisszabályozás) és a DALI közötti interfészként a DALI-PD a DALI Control Gears (IEC 62386-102) és a Device Type 4 eszközök (IEC 62386-205) szabványán alapul. A DALI-PD interfész a kívánt fényerő-szabályozási szintet a megfelelő feszültségjellé alakítja át vágott vagy csonkolt fázissal. A terheléstől függően az univerzális dimmer hátsó él vagy elülső él dimmerként működik. Az üzemmód DALI-n (DT4) keresztül kérdezhető le. A fényerő-szabályozási karakterisztika a DALI szabvány szerint logaritmikusan skálázott. A fázis be/ki vezérlés be/ki szinuszhullám feszültséget biztosít. A FIZIKAI MINSZINT 3%. A firmware 3.5-ös verziójától kezdve a DALI-PD egy további üzemmóddal rendelkezik. A DT4 (fázisszabályozás) módból DT7 (kapcsoló) módba válthat. Ebben az üzemmódban a DALI-PD kapcsolóként viselkedik. A viselkedés ebben az üzemmódban megfelel a DT7 eszközök DALI szabványának (IEC62386-208). Ebben az üzemmódban a kapcsolási jellemzőket a virtuális lámpa teljesítményszintjének (VDAP) és 4 kapcsolási küszöbértékének összehasonlítása határozza meg. A virtuális lámpa teljesítményszintje (VDAP) a DALI EKG fényerő-szabályozási értékének felel meg, és a megfelelő tulajdonságoktól függ (MINLEVEL és MAXLEVEL korlátok, elhalványulási idő és fade rate szerinti fényerősség). Minden fényerő-szabályozási irányhoz 2 kapcsolási küszöb tartozik, amelyeket a virtuális lámpa teljesítményszinttel való összehasonlításhoz használnak: A MASK értékű küszöbérték inaktív, és nem használható az összehasonlításhoz. A be- és kikapcsolási késleltetések fadinggal valósíthatók meg. Az eszközt a DALI busz táplálja, így a SYSTEM FAILURE LEVEL csak részben támogatott. A jelenlegi eszközökkel (firmware-ről felismerhető> 4.0) 0%, 100% és MASK között választhat, régebbi készülékeknél a RENDSZERHIBA SZINT fix - 100% a 25W-os változatnál és 0% a 300W-os változatnál.
