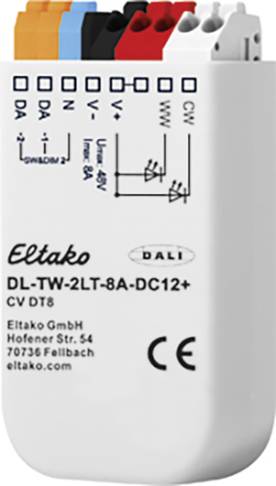

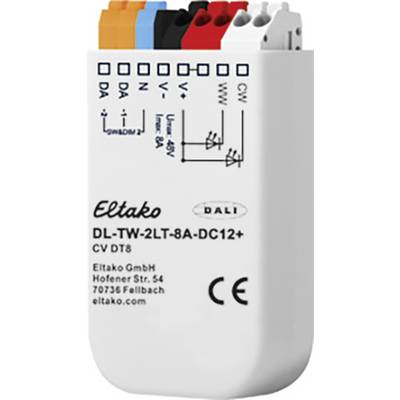

Eltako 33000010 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
21 db
Helyettesítő termékek megjelenítése
Szám
Összesen (35 425 Ft / Darab)
35 425 Ft
ÁFA nélkül
Főbb jellemzők
DALI LED dimmer 8 A hangolható fehér
- A fényerő és a színhőmérséklet szabályozása
- Világítótestek beépítéséhez és süllyesztett dobozhoz
- Csatlakozó áram 8 A
Műszaki adatok
- Működési feszültség: 18 - 48 V DC
- Termék típus
LED-es dimmer
- Üzemi feszültség
48 V
- Max. csatlakozási teljesítmény
384 W
- Alkalmas fényforrásokhoz
LED-es izzó
- Kapcsolási teljesítmény, LED
384 W
- Gyártói szín
Szürke
- Méret
(H x Sz x Ma) 15 x 33 x 59 mm
- Hossz
15 mm
- Szélesség
33 mm
- Magasság
59 mm
- Mélység
15 mm
IP20
- Adatátvitel (Smart Home)
vezetékes
- Rögzítési mód
Beépíthető dobozba való behelyezéshez
- Sorozat
Eltako
- Tápellátás
Rendszer buszról
- Szerelési mód
Beépíthető
Süllyeszett
- Max. kapcsolási áram
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2256235 Eltako 33000010 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2256235 Eltako 33000010 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
Leírás
DALI LED-es dimmer a fényerő és a színhőmérséklet független vezérléséhez. Világítótestek beépítéséhez és süllyesztett dobozhoz. Csak készenléti veszteség 0,12 W. 12 V - 48 V üzemi feszültséggel rendelkező állandó feszültségű LED-modulok (CV) vezérlésére alkalmas. DT8 üzemmód: A fényerő és a színhőmérséklet vezérlése egy DALI cím segítségével (8. eszköz, Tc szín típus).
Üzemmód: Balance & Dim: vezérlés 2 DALI címen keresztül, az egyik a fényerő beállításához, a másik pedig a csatornamegosztás (például színhőmérséklet) beállításához.
Dim2Warm üzemmód: egy DALI cím a tompításhoz, miközben megváltoztatja a színhőmérsékletet.
SwitchDim2: A 2 nyomógomb bemenettel történő működtetés lehetővé teszi a fényerő és a színhőmérséklet DALI nélküli vezérlését. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség a típustól függően 12 V - 28 V DC vagy 12 V - 48 V DC (a LED-modulok üzemi feszültségének felel meg). Csatlakozó áram 8A. A maximális csatlakozási áram kívánt módon elosztható a csatornákon. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A készüléknek több működési módja van: DT8 (kézbesítési állapot): Ebben az üzemmódban a DALI címet (8. eszköz, Tc színtípus) használják a fényerő és a színhőmérséklet szabályozására. A művelet alternatív módon két nyomógomb bemeneten keresztül is végrehajtható (SwitchDim2): SwD1: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: színhőmérséklet. Balance & Dim: A vezérlés 2 DALI címen (vagy SwitchDim2) keresztül történik, amikor az egyiket tompításra, a másikot pedig a csatornaelosztásra használják (pl. Hangolható fehér vagy közvetlen / közvetett fényeloszlás). A Balance & Dim mód lehetővé teszi a színhőmérséklet beállítását a fényerő befolyásolása nélkül, és fordítva. A beállítást a szokásos DALI parancsokkal, például a Dim Up / Down gombbal hajthatjuk végre, ezért elvégezhető az összes általános vezérlővel és átjáróval (például KNX). Ez a vezérlési opció alternatívát kínál a DT8-Tc üzemmódhoz. DALI vagy SwitchDim2 segítségével működtethető: DALI 1. cím, SwD1: fényerő. DALI cím 2, SwD2: Egyensúly. Dim2Warm: A két kimeneti csatornát DALI cím vagy SwD bemenet vezérli. A csatornamegosztás állandóan kapcsolódik a tompítás értékéhez. Minél kisebb a tompítás értéke, annál melegebb a fény. DALI cím 1, SwD1: Dim2Warm (master). Rövid lenyomás: be / ki. Hosszan nyomja: tompítja.
Ez a szöveg gépi fordítással készült.
Üzemmód: Balance & Dim: vezérlés 2 DALI címen keresztül, az egyik a fényerő beállításához, a másik pedig a csatornamegosztás (például színhőmérséklet) beállításához.
Dim2Warm üzemmód: egy DALI cím a tompításhoz, miközben megváltoztatja a színhőmérsékletet.
SwitchDim2: A 2 nyomógomb bemenettel történő működtetés lehetővé teszi a fényerő és a színhőmérséklet DALI nélküli vezérlését. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség a típustól függően 12 V - 28 V DC vagy 12 V - 48 V DC (a LED-modulok üzemi feszültségének felel meg). Csatlakozó áram 8A. A maximális csatlakozási áram kívánt módon elosztható a csatornákon. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A készüléknek több működési módja van: DT8 (kézbesítési állapot): Ebben az üzemmódban a DALI címet (8. eszköz, Tc színtípus) használják a fényerő és a színhőmérséklet szabályozására. A művelet alternatív módon két nyomógomb bemeneten keresztül is végrehajtható (SwitchDim2): SwD1: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: színhőmérséklet. Balance & Dim: A vezérlés 2 DALI címen (vagy SwitchDim2) keresztül történik, amikor az egyiket tompításra, a másikot pedig a csatornaelosztásra használják (pl. Hangolható fehér vagy közvetlen / közvetett fényeloszlás). A Balance & Dim mód lehetővé teszi a színhőmérséklet beállítását a fényerő befolyásolása nélkül, és fordítva. A beállítást a szokásos DALI parancsokkal, például a Dim Up / Down gombbal hajthatjuk végre, ezért elvégezhető az összes általános vezérlővel és átjáróval (például KNX). Ez a vezérlési opció alternatívát kínál a DT8-Tc üzemmódhoz. DALI vagy SwitchDim2 segítségével működtethető: DALI 1. cím, SwD1: fényerő. DALI cím 2, SwD2: Egyensúly. Dim2Warm: A két kimeneti csatornát DALI cím vagy SwD bemenet vezérli. A csatornamegosztás állandóan kapcsolódik a tompítás értékéhez. Minél kisebb a tompítás értéke, annál melegebb a fény. DALI cím 1, SwD1: Dim2Warm (master). Rövid lenyomás: be / ki. Hosszan nyomja: tompítja.
Ez a szöveg gépi fordítással készült.
