Name: Eltako 33000013 LED-es dimmer Szürke
Brand: Eltako
SKU: 2256238
Availability: BackOrder

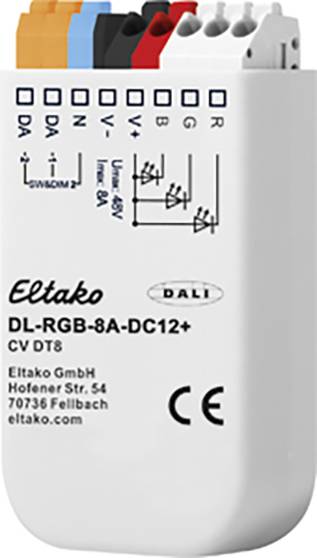

Kis elektronikus eszköz (DL-RGB-8A-DC12+) LED-világítás vezérlésére, színesen jelölt csatlakozókkal és feliratokkal.

Adatlap (PDF)

Szállítás: 10. 26. [H.]

21 db

Helyettesítő termékek megjelenítése

Szám

Összesen (53 990 Ft / Darab)

53 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

DALI LED dimmer 8A RGB

RGB színvezérléssel
Világítótestek beépítéséhez és süllyesztett dobozhoz
Csatlakozó áram 8 A
Állandó feszültségű LED modulok (CV) vezérléséhez

Műszaki adatok

Működési feszültség: 18 - 48 V DC

Termék típus: LED-es dimmer

Üzemi feszültség: 48 V

Max. csatlakozási teljesítmény: 384 W

Kapcsolási teljesítmény, LED: 384 W

Gyártói szín: Szürke

Méret: (H x Sz x Ma) 15 x 33 x 59 mm

Hossz: 15 mm

Szélesség: 33 mm

Magasság: 59 mm

Mélység: 15 mm

: IP20

Adatátvitel (Smart Home): vezetékes

Rögzítési mód: Beépíthető dobozba való behelyezéshez

Sorozat: Eltako

Tápellátás: Rendszer buszról

Szerelési mód: Beépíthető
Süllyeszett

Max. kapcsolási áram: 8 A

: Other

: Basic element

: Push button

: Grey

: TRUE

: Push-in clamp

: Untreated

: 0.12 W

: Thermoplastic

: Plastic

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: 12-48 V

: 9.5-22.5 V

: FALSE

: Matt

: IP20

: 1.5-1.5 mm²

: 33 mm

: 59 mm

: 15 mm

: FALSE

: FALSE

: FALSE

: 15 mm

: FALSE

: 384-384 W

: FALSE

: FALSE

: FALSE

: 384 W

: TRUE

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2256238 Eltako 33000013 LED-es dimmer Szürke

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2256238 Eltako 33000013 LED-es dimmer Szürke

Leírás

DALI LED-es dimmer RGB színvezérléssel a lámpatest beszereléséhez és a süllyesztett dobozhoz. Csak készenléti veszteség 0,12 W. 12V és 48V közötti működési feszültségű állandó feszültségű LED-modulok (CV) vezérlésére alkalmas.
DT8 üzemmód: DALI cím a fényerő és a szín vezérléséhez (DALI DT8, RGBWAF típus).
Color & Dim üzemmód: vezérlés 2 DALI címen keresztül, az egyik a fényerő beállításához, a másik a szín beállításához.
SwitchDim2: A 2 kapcsolóbemenettel történő működtetés lehetővé teszi a fényerő és a szín vezérlését DALI nélkül. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség 12–48 V DC (a LED-modulok üzemi feszültségének felel meg). Csatlakozó áram 8A. A maximális csatlakozási áram kívánt módon elosztható a csatornákon. Alacsony készenléti veszteségek. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A készüléknek több üzemmódja van: DT8 (kézbesítési állapot): Ebben az üzemmódban a fényerőt és a színt egy DALI cím vezérli (8. eszköz típus). A művelet alternatív módon két nyomógomb bemeneten keresztül is végrehajtható (SwitchDim2): SwD1: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: színes. Szín és tompa: Ez az üzemmód az RGB fények vezérlésére szolgál. A vezérlés 2 DALI címen keresztül történik, ahol a fényerőt az egyik cím befolyásolja, a csatornaeloszlást (pl. A szín) pedig a másikon keresztül. A Color & Dim Mode lehetővé teszi a szín beállítását a fényerő befolyásolása nélkül, és fordítva. A beállítást a szokásos DALI parancsokkal, például a Dim Up / Down gombbal hajthatjuk végre, ezért elvégezhető az összes általános vezérlővel és átjáróval (például KNX). Ez a vezérlési opció alternatívát kínál a DT8-RGBWAF üzemmódhoz. DALI vagy SwitchDim2 segítségével működtethető: DALI 1. cím, SwD1: fényerő. DALI cím 2, SwD2: színes.

Ez a szöveg gépi fordítással készült.
