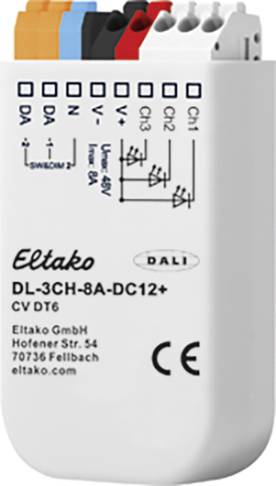

Eltako 33000017 LED-es dimmer Szürke
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
39 db
Helyettesítő termékek megjelenítése
Szám
Összesen (36 213 Ft / Darab)
36 213 Ft
ÁFA nélkül
Főbb jellemzők
Háromcsatornás DALI LED fényerőszabályzó 8 A
- Világítótestek beépítéséhez és süllyesztett dobozhoz
- Csatlakozó áram 8 A
- Állandó feszültségű LED modulok (CV) vezérléséhez
Műszaki adatok
- Működési feszültség: 18 - 48 V DC
- Termék típus
LED-es dimmer
- Üzemi feszültség
48 V
- Max. csatlakozási teljesítmény
384 W
- Kapcsolási teljesítmény, LED
384 W
- Gyártói szín
Szürke
- Méret
(H x Sz x Ma) 15 x 33 x 59 mm
- Hossz
15 mm
- Szélesség
33 mm
- Magasság
59 mm
- Csatornák
3
- Mélység
15 mm
IP20
- Adatátvitel (Smart Home)
vezetékes
- Rögzítési mód
Beépíthető dobozba való behelyezéshez
- Sorozat
Eltako
- Tápellátás
Rendszer buszról
- Szerelési mód
Beépíthető
Süllyeszett
- Max. kapcsolási áram
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
Dokumentumok és letöltések
Adatlap
Adatlap 2256242 Eltako 33000017 LED-es dimmer Szürke
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2256242 Eltako 33000017 LED-es dimmer Szürke
Leírás
3-csatornás DALI LED-es dimmer világítótestek beépítéséhez és süllyesztett dobozhoz. Csak készenléti veszteség 0,12 W. 12V és 48V közötti működési feszültségű állandó feszültségű LED-modulok (CV) vezérlésére alkalmas.
DT6 üzemmód: a csatornák külön vezérlése 3 DALI címen keresztül.
Color & Dim üzemmód: vezérlés 2 DALI címen keresztül, az egyik a fényerő beállításához, a másik a szín beállításához. SwitchDim2: A 2 nyomógomb bemenettel történő működtetés lehetővé teszi a fényerő és a szín vezérlését DALI nélkül. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség 12–48 V DC (a LED-modulok üzemi feszültségének felel meg). Csatlakozó áram 8A. A maximális csatlakozási áram kívánt módon elosztható a csatornákon. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A készüléknek több működési módja van: DT6 (kézbesítési állapot): Ebben az üzemmódban minden csatorna külön-külön DALI címen keresztül vezérelhető (6. eszköz típus). A művelet alternatív módon két nyomógomb bemeneten keresztül is végrehajtható (SwitchDim2): SwD1: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: jelenetkapcsoló (rövid megnyomás). Szín és tompa: Ez az üzemmód az RGB fények vezérlésére szolgál. A vezérlés 2 DALI címen keresztül történik, ahol a fényerőt az egyik cím befolyásolja, a csatornaeloszlást (pl. A szín) pedig a másikon keresztül. A Color & Dim Mode lehetővé teszi a szín beállítását a fényerő befolyásolása nélkül, és fordítva. A beállítást a szokásos DALI parancsokkal, például a Dim Up / Down gombbal hajthatjuk végre, ezért elvégezhető az összes általános vezérlővel és átjáróval (például KNX). Ez a vezérlési opció alternatívát kínál a DT8-RGBWAF üzemmódhoz. DALI vagy SwitchDim2 segítségével működtethető: DALI 1. cím, SwD1: fényerő. DALI cím 2, SwD2: színes.
Ez a szöveg gépi fordítással készült.
DT6 üzemmód: a csatornák külön vezérlése 3 DALI címen keresztül.
Color & Dim üzemmód: vezérlés 2 DALI címen keresztül, az egyik a fényerő beállításához, a másik a szín beállításához. SwitchDim2: A 2 nyomógomb bemenettel történő működtetés lehetővé teszi a fényerő és a szín vezérlését DALI nélkül. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség 12–48 V DC (a LED-modulok üzemi feszültségének felel meg). Csatlakozó áram 8A. A maximális csatlakozási áram kívánt módon elosztható a csatornákon. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A készüléknek több működési módja van: DT6 (kézbesítési állapot): Ebben az üzemmódban minden csatorna külön-külön DALI címen keresztül vezérelhető (6. eszköz típus). A művelet alternatív módon két nyomógomb bemeneten keresztül is végrehajtható (SwitchDim2): SwD1: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: jelenetkapcsoló (rövid megnyomás). Szín és tompa: Ez az üzemmód az RGB fények vezérlésére szolgál. A vezérlés 2 DALI címen keresztül történik, ahol a fényerőt az egyik cím befolyásolja, a csatornaeloszlást (pl. A szín) pedig a másikon keresztül. A Color & Dim Mode lehetővé teszi a szín beállítását a fényerő befolyásolása nélkül, és fordítva. A beállítást a szokásos DALI parancsokkal, például a Dim Up / Down gombbal hajthatjuk végre, ezért elvégezhető az összes általános vezérlővel és átjáróval (például KNX). Ez a vezérlési opció alternatívát kínál a DT8-RGBWAF üzemmódhoz. DALI vagy SwitchDim2 segítségével működtethető: DALI 1. cím, SwD1: fényerő. DALI cím 2, SwD2: színes.
Ez a szöveg gépi fordítással készült.
