Hasonló kivitel
Fekete 2.5 mm² 2500 A 3 záró, 4 váltó Siemens 3KC83580JA220GA3
Pólusszám
3
Névleges áramerősség, kerekítve
2500 A
Érintkező típus
3 záró
4 váltó
Üzemi feszültség
690 V/AC
Gyártói szín
Fekete
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (8 192 990 Ft / Darab)
8 192 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Digitális bemenetek száma: 11 fix bemenet
- Relékimenetek száma: 3 fix
- A megfigyelt fázisok száma: 3
- Meghúzási nyomaték / bemenetek és kimenetek / csavaros csatlakozással / maximum: 0,6 Nm
- Meghúzási nyomaték / főérintkezőkhöz / csavaros csatlakozással / maximum: 45 Nm
- A kijelző kialakítása / a kapcsolási helyzet kijelző kézi működtetéséhez: I - O - II
- Interfész kialakítása / RJ45 csatlakozókhoz: 8 eres, egyenes hálózati kábel, árnyékolás nélkül
- A működtető elem végrehajtása: hosszú forgatható fogantyú
- Az elektromos csatlakozás / a be- és kimenetek kialakítása: Kivehető / bedugható
- Az elektromos csatlakozás / a főáramkör kialakítása: síncsatlakozás
- A fogantyú kialakítása: fogantyú
- Kikapcsolási idő / IO-II vagy II-OI funkciósorral / AC-vel / 415 V-nál / minimum: 1200 ms
- Kikapcsolási idő / IO-II vagy II-OI funkciósorral / AC-vel / 415 V-on / maximum: 61200 ms
- Az eszköz típusa: rögzített telepítés
- Szerelési típus: csavaros rögzítés
- Működési frekvencia: 45 - 65 Hz
- A kapcsolási ciklusok időtartama: 360 s
- Használhatóság / főkapcsoló: igen
- Alkalmazhatóság / kapcsoló-szakaszoló: igen
- Használhatóság / biztonsági kapcsoló: igen
- Használhatóság / karbantartás / javítás kapcsoló: igen
- Bemeneti áram / digitális bemeneten / jelzéssel<0>/ maximum: 2,1 mA
- Belépés késleltetési ideje: 0,046 s
- Elektromos élettartam (kapcsolási ciklusok) / AC-21 B, AC-22 B, AC-23 B esetén: 500
- Mechanikus élettartam (kapcsolási ciklusok) / IO-II-OI: 2000 funkciósorozattal
- Mechanikus élettartam (kapcsolási ciklusok) / OIO funkciósorral / jellemző: 1500
- Pulzus időtartama / minimum: 0,06 s
- Szigetelési feszültség: 1000 V
- Nettó súly: 51800 g
- A hajtómechanizmus helyzete / a jobb végén
- A termék jellemzői / reteszelés: igen
- A vezérlőegység visszakapcsolási ideje / maximum: 3600 s
- Védelmi osztály IP / elöl: IP00
- Védelmi osztály IP / zárt kapcsolóval / fedéllel vagy kábelfedéllel: IP20
- Környezeti hőmérséklet üzem közben: -20 ° C - +70 ° C
- Kapcsolási idő / a vezérlőegység / maximum: 60 s
- Teljesítményveszteség AC / 230 V mellett: 2,5 W
- Maximális teljesítményveszteség: 765 W.
- Szennyezési fok: 3
- Tápfeszültség / AC-n / maximum: 332 V
- Túlfeszültség kategória: III
- Érintkező típus
3 záró
4 váltó
- Üzemi feszültség
690 V/AC
- Gyártói szín
Fekete
- Keresztmetszet
2.5 mm²
- Pólusszám
3

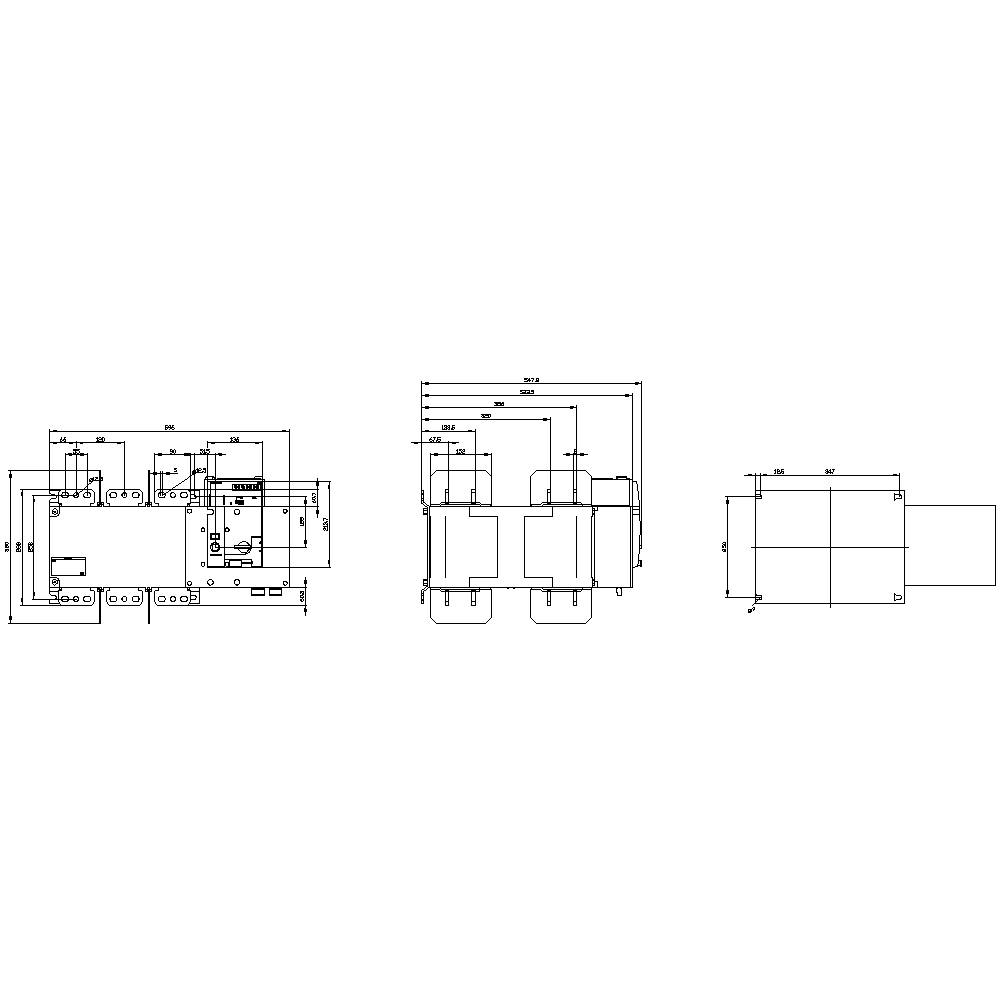

- Méret
(Sz x Ma x Mé) 596 x 380 x 569 mm
- Névleges áram
2500 A
- Névleges áramerősség, kerekítve
2500 A
- Kivitel
automata, motoros hajtás
- Szélesség
596 mm
- Magasság
380 mm
- Mélység
569 mm
0
0
2500 A
3
IP00
0
TRUE
TRUE
Rail connection
FALSE
Long rotary handle
TRUE
TRUE
TRUE
50 kA
Black
FALSE
FALSE
FALSE
FALSE
FALSE
415 V
FALSE
FALSE
Built-in device fixed built-in technique
Other
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2263556 Fekete 2.5 mm² 2500 A 3 záró, 4 váltó Siemens 3KC83580JA220GA3
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2263556 Fekete 2.5 mm² 2500 A 3 záró, 4 váltó Siemens 3KC83580JA220GA3
Leírás
SENTRON, ATE, transfer switching equipment 3KC, automatically, ATSE, 3- pole, Iu: 2500 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 1250 A, screw mounting, motorized operating mechanism, at the right end, long handle, busbar connection 3KC transfer switching equipment up to 3200 A for permanent power supply. 3KC transfer switching equipment 3KC from SIEMENS stands for high performance, easy installation and reliable operation. In the portfolio, you will find manually operated MTSE, remotely operated RTSE and automatic ATSE transfer switching equipment in a variety of designs for a wide range of switching tasks. 3KC transfer switching equipment is used in power supply networks to transfer loads between a normal and an alternative source. Switching between two loads is also possible. 1. Short switching times for ASTE and RTSE (up to 160 A < 180 ms). 2. Can be used flexibly thanks to a compact design and wide range of accessories. 3. Improved safety during maintenance works thanks to padlock locking. 4. Quick installation on the standard mounting rail with frame sizes up to 160 A. 5. Efficient engineering with extensive CAx data. 6. Simple documentation with the manual configurator. 7. Ideal for a continuous power supply (UPS) e.g. in computer rooms, production lines in continuous operation or large infrastructure such as airports (RTSE and ATSE variants).
Tudnivalók
Tartozékok
(*Az árak nem tartalmazzák az ÁFA-t.)A szükséges tartozék nélkülözhetetlen a termék leírás szerinti használatához.
