fischertechnik education 560841 Lernfabrik 4.0 24V m. SPS-Anschlussboard Edző- és szimulációs modell

A fischertechnik tanulási környezetet az ipar 4.0 alkalmazásainak megismerésére és megértésére használják a szakiskolákban és a képzésben, valamint az egyetemek, vállalatok és informatikai osztályok kutatásában, oktatásában és fejlesztésében. A szimuláció a rendelési folyamatot, a gyártási folyamatot és a kézbesítési folyamatot digitalizált és hálózatba kapcsolt folyamatlépésekben ábrázolja.

Gyári kép
A tanuló gyár a gyári modulok tároló és visszakereső állomásából, vákuumszívó megfogóból, magas raktárból, többfeldolgozó állomásból áll, kemencéből, válogatósorból, színfelismerésből, környezeti érzékelőből és forgatható kamerából. Az alapanyagok leszállítását követően a magas raktárban tárolják, és a műszerfalon történő megrendelés után a munkadarabok áthaladnak a megfelelő gyári modulokon, és az aktuális állapot azonnal látható a műszerfalon.

Az integrált környezeti érzékelő a hőmérséklet, a páratartalom, a légnyomás és a levegő minőségének értékeit közli. A kamera az egész rendszert látja a függőleges és vízszintes forgási tartományon keresztül, így webalapú távfelügyeletre használható.

Az egyes munkadarabokat az NFC (Near Field Communication) segítségével követik nyomon: Minden munkadarab egyedi azonosító számot (ID) kap. Ez lehetővé teszi a munkadarabok aktuális állapotának nyomon követését és láthatóságát a megmunkálási folyamat során.

Vezérlés
A fischertechnik learning gyár 4,0 24V három különböző verziója létezik, amelyek különböznek a vezérlés szállítási terjedelmében. Ez a változat a "plug and play" megoldás. A vezérlő ide tartozik, és minden már bekötve van.

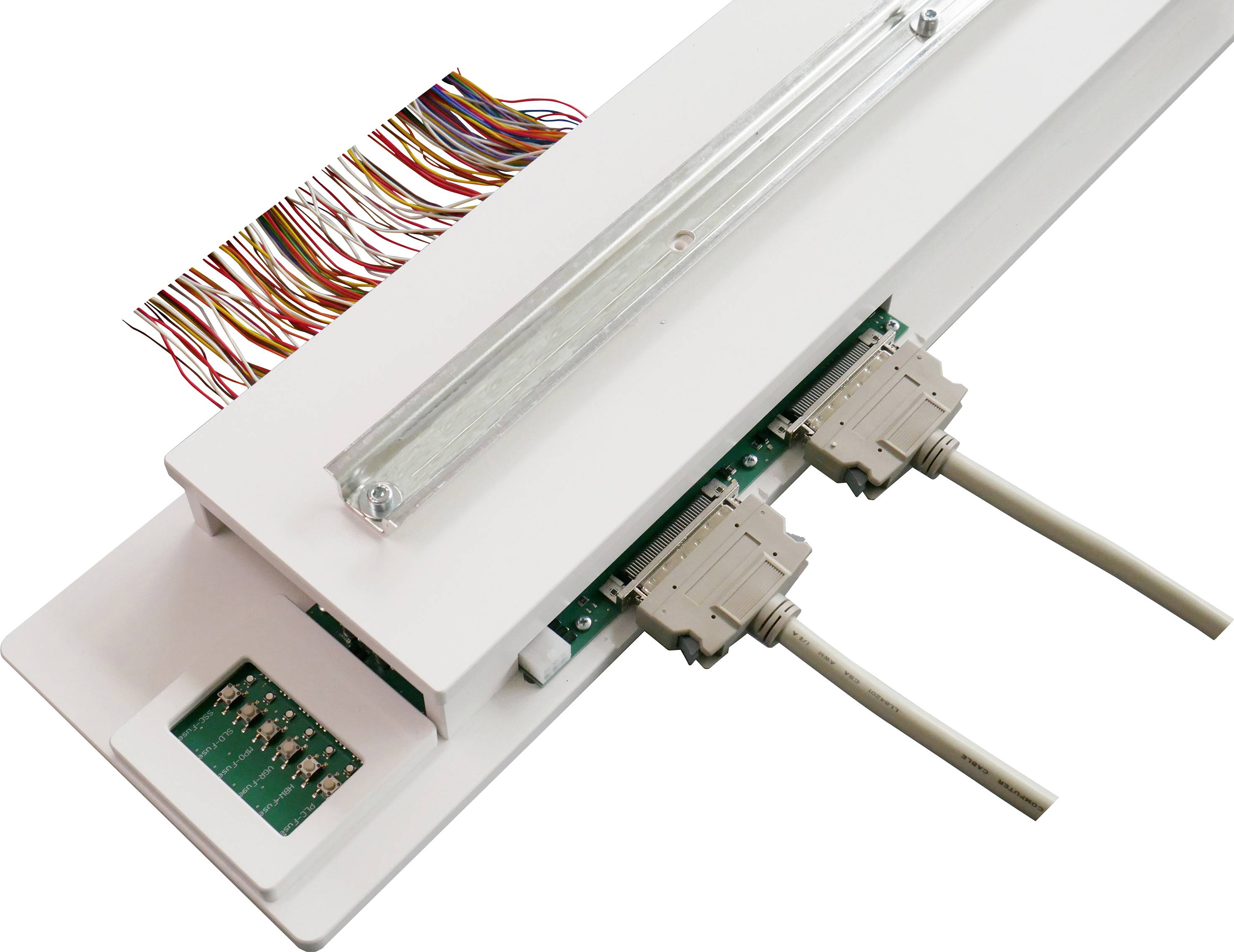

A tanuló gyár 4.0 24V komplett készletét PLC S7-1500-mal a Siemens S7-1500 vezérli. Ezt vele szállítjuk. Mind a modell, mind a PLC teljesen bekötve van, így a PLC kényelmesen csatlakoztatható a modellhez két csatlakozó kábellel. Teljesen megírt példa program (strukturált szövegként, ST) szerepel a szállítás körében. A program egy Siemens S7-1500 alapján készült, és a Siemens TIA V.16 portálon íródott.

Fischertechnik TXT vezérlő is telepítve van. Ezt az adapterpanelen keresztül táplálják, és biztosítják a kapcsolatot a fischertechnik felhővel. Ezenkívül a TXT vezérlő az MQTT-ben kommunikál az IOT átjáróval (Raspberry Pi), amely viszont OPC-UA-val fordul a PLC vezérlőhöz. Egyrészt a 9V alapú alkatrészeket, például a környezeti érzékelőt, az USB kamerát, a fényerő érzékelőt és az NFC olvasót az MQTT interfészen keresztül lehet megszólítani, és a PLC kiolvashatja. Az IOT-átjáró másik funkciójának azonban még érdekesebbnek kell lennie, nevezetesen a saját felhőhöz való opcionális kapcsolat lehetősége. A tanuló gyár 4.0 maximális rugalmasságot kínál az adott felhasználó számára.

fischertechnik Felhő
A fischertechnik felhőhöz a tanulási gyárban szállított és integrált WiFi útválasztón keresztül lehet kapcsolatot létesíteni. Javasoljuk a Chrome vagy a Firefox böngésző használatát. www.fischertechnik-cloud.com. A felhőszerverek Németországban találhatók, és biztosítják, hogy az adattárolásra a szigorú európai követelmények vonatkoznak. A személyes adatokat egy jelszóval rendelkező fiók védi, amely a nagyon biztonságos "OAuth2" ipari szabványt használja. A felhőbe küldött összes adat tanúsítvánnyal van titkosítva (https szabvány).

2 műszerfal, Raspberry Pi és Node-RED
A felhőben található fischertechnik műszerfal mobil eszközökön, például táblagépeken és okostelefonokon keresztül, valamint laptopokon és PC-ken érhető el és működtethető. Ezenkívül a Node-RED segítségével létrehozott helyi irányítópultot is megvalósítják a Raspberry Pi (IOT gateway) eszközön, és a saját irányítópultok is létrehozhatók a Node-RED-en keresztül.

A 4.0-as gyárban található irányítópultok lehetővé teszik a platformok bemutatását három szempontból:
- Vevői perspektíva
- Beszállítói perspektíva
- Gyártási nézet

Az ügyfél nézetben egy webáruház felület jelenik meg egy bevásárlókocsival, amelyen megrendelhet egy munkadarabot, és nyomon követheti a megrendelés aktuális állapotát a bevásárlókosárban. Ez az előzmények megjelennek a felületen az ügyfél számára, így tájékoztatást kap a megrendelés állapotáról.

Beszállítói nézetben a nyers áruk megrendelésének folyamata jelenik meg és láthatóvá válik.

Gyártási nézetben lekérdezhetők a gyári állapot, a gyártási folyamat, a készlet, az NFC / RFID olvasó és az érzékelő értékei.

A gyártósort figyelő kamera itt is vezérelhető. Mindezek a funkciók egy ablakon belül vezérelhetők és a menü segítségével kapcsolhatók át.

Gyári állapotban a megfelelő modul állapotát jelzőlámpa kijelzőn jelenítik meg. Ha hiba lép fel a gyártásban, ezt egy gombbal nyugtázhatja, miután az ok megszűnt és folytatódik a gyártás. A gyártási folyamat nézetben az egyes gyártási lépéseket vizuálisan egyszerűsített módon mutatjuk be összekapcsolt csomópontokon keresztül. A megfelelő aktív csomópont (= gyártási modul) zöld vagy piros színnel világít, amikor az adott folyamatlépést élőben dolgozzák fel, vagy hiba van, és kijavításra vár.

A gyártási nézet készletszintje a munkadarabok jelenlegi készletszintjét jeleníti meg, beleértve a minimális és maximális készletet is. Rendelési pont eljárás tárolódik. Ezt a produkciós nézetet kizárólag vizualizációra használják. Az NFC / RFID olvasó gyártási nézete a munkadarab adatait mutatja, és felhasználható a munkadarabok kézi kiolvasására vagy törlésére. Az NFC címkék nyers adatai normál NFC alkalmazással olvashatók le NFC olvasóval ellátott mobil eszközökről. Minden munkadarabnak megvan a saját, összetéveszthetetlen azonosítója, és a következő adatokat jeleníti meg: állapot, szín és időbélyeg a szállítástól a szállításig. A kamerát a gyártási nézeten keresztül is vezérlik, és a környezeti érzékelőből leolvasott értékek itt is megtekinthetők.

Ez a szöveg gépi fordítással készült.
