Name: Fogyasztó leágaztatás Siemens 3RA2110-1HH15-1AP0
Brand: Siemens
SKU: 1744651
Availability: BackOrder

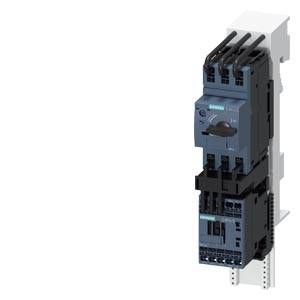

DIN-sínre szerelt kapcsolókészülék, kábelcsatlakozásokkal. Ipari környezetben elektromos berendezések vezérlésére használják.

Egy nyitott elosztószekrény különböző elektromos komponensekkel balra és egy épület esőcseppekkel az üvegen jobbra.

A villamosenergia-elosztó berendezés kapcsolási rajza tartalmazza az adapterek számait és az alkatrészek feliratait, valamint útmutatásokat a helyes elrendezéshez.

Elektromos kapcsolási rajz mutat három teljesítménymegszakítót, L1, L2, L3 számozással, valamint áramköri elemeket mint Q1, Q11, és a hozzájuk tartozó csatlakozásokat.

Egy motor-vezérlő rendszer műszaki rajza számokkal és méretekkel. Bemutatja az egyes komponensek elő- és oldalnézetét.

A SIRIUS kapcsolókészülék kapcsolási rajza. Bemutatja a biztosítékokat, kapcsolókat, csatlakozókat és a villamos bekötésre vonatkozó szerelési útmutatásokat.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 24. [K.]

Szám

Összesen (98 990 Ft / Darab)

98 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S00
Működési frekvencia: 50/60 Hz

Motorfeszültség: 690 V

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 6.5 A

Motorteljesítmény 400 V-nál: 3 kW

Névleges feszültség: 690 V

Kivitel: Szerelési típus: 60 mm-es gyűjtősínrendszerre történő rögzítéshez

Gyártói szám: 3RA21101HH151AP0

Névleges áram: 6.5 A

Névleges áramerősség, kerekítve: 6.5 A

Gyártói szám: 3RA2110-1HH15-1AP0

Motorteljesítmény 230 V/400 V-nál: 3 kW

Méret: (Sz x Ma x Mé) 45 x 260 x 155 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 260 mm

Mélység: 155 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 3 kW

: 1

: 7 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 7 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744651 Fogyasztó leágaztatás Siemens 3RA2110-1HH15-1AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744651 Fogyasztó leágaztatás Siemens 3RA2110-1HH15-1AP0

Leírás

Tápegység tompított, közvetlen indítás AC 400 V, S00 méret 5,50 ... 8,00 A AC 230 V rugós csatlakozás 60 mm-es gyűjtősín-rendszerhez Kiosztás típusa 1, Iq = 150 kA 1S (kontaktor) SIRIUS 3RA21 közvetlen indítómotor a motorok védelmére és indítására. A 3RA21 közvetlen indító egy 3RV2 megszakító és egy 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA21 terheléskiadó a helyes 3RA11 sorozat helyére vált. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
