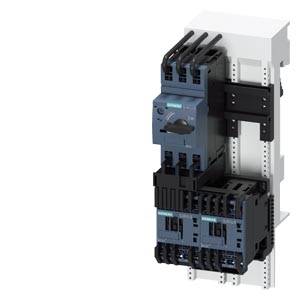

Name: Fogyasztó leágaztatás Siemens 3RA2210-0JH15-2BB4
Brand: Siemens
SKU: 1743214
Availability: BackOrder

Egy elektromos kapcsoló egy kezelőpulton 'Ki' állapotot mutat. Ez egy elosztószekrény telepítésének része.

Baloldalt egy elektromos elosztószekrény látható látható kábelekkel és alkatrészekkel. Jobboldalt az képen eső csapódik az ablakra.

'Szerelési készlet RS felülvizsgálati üzem és gyűjtősín-szerelés' komponensek folyamatábráival, leírással és cikkszámokkal.

Kapcsolási rajz a vezérlőrendszerhez, relékkel és összekötő vonalakkal. Bemutatja az alkatrészek elrendezését és bekötését számozott csatlakozókkal.

Egy elektromos kapcsolószekrény műszaki rajza biztosítékokkal, kapcsolókkal és csatlakozókkal. Az elemek részletes méretei és elrendezése.

Műszaki rajz egy kapcsolótábláról, amely több kapcsolót és biztosítékot tartalmaz, beleértve két főkapcsolót a 'SIRIUS' felirattal.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 24. [K.]

Szám

Összesen (105 990 Ft / Darab)

105 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S00
Működési frekvencia: 50/60 Hz

Motorfeszültség: 690 V

Termék típus: Fogyasztó leágaztatás

Motorteljesítmény 400 V-nál: 0.25 kW

Névleges feszültség: 690 V

Kivitel: Szerelési típus: 60 mm-es gyűjtősínrendszerre történő rögzítéshez

Gyártói szám: 3RA22100JH152BB4

Névleges áram: 0.85 A

Névleges áramerősség, kerekítve: 850 mA

Gyártói szám: 3RA2210-0JH15-2BB4

Motorteljesítmény 230 V/400 V-nál: 0.25 kW

Méret: (Sz x Ma x Mé) 90 x 260 x 155 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 90 mm

Magasság: 260 mm

Mélység: 155 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.25 kW

: 1

: 1 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 1 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1743214 Fogyasztó leágaztatás Siemens 3RA2210-0JH15-2BB4

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743214 Fogyasztó leágaztatás Siemens 3RA2210-0JH15-2BB4

Leírás

Tápegység tompított, fordított működtetés AC 400 V, S00 méret 0,70 ... 1,00 A DC 24 V rugós csatlakozás 60 mm-es gyűjtősínrendszerhez (az 1-es hozzárendelési típusra is vonatkozik) A hozzárendelés típusa 2, Iq = 150 kA 1NC (kontaktor) SIRIUS 3RA22 indítókapcsoló a kontaktorvédelemhez és a motorok indítása. A 3RA22 hátrameneti indító egy 3RV2 megszakító és két 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA22 terheléskiadó a helyes 3RA12 sorozatot helyettesíti. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
