Name: Gossen Metrawatt METRAFLEX 6003 XBL Lakatfogó adapter Mérési tartomány A/AC: 0.32 - 6000 A Mérési tartomány A/DC: 0.32 -
Brand: Gossen Metrawatt
SKU: 1625894
Availability: BackOrder

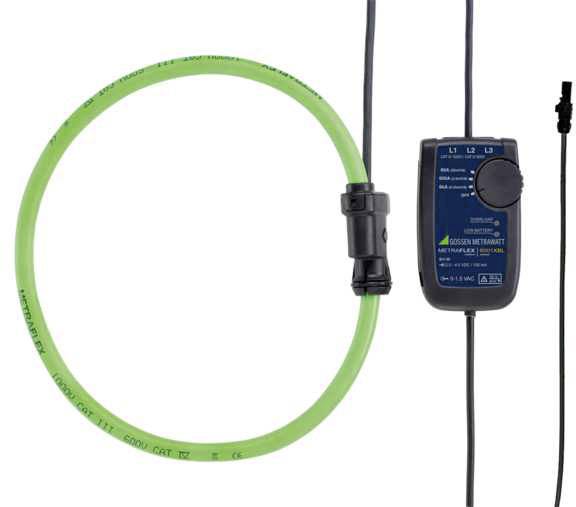

Egy zöld áramszenzoros gyűrű egy csatlakoztatott elektronikus mérőműszerrel. Használatos áramok mérésére elektromos rendszerekben.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 11. [Sze.]

3 db

Helyettesítő termékek megjelenítése

Szám

Összesen (1 290 990 Ft / Darab)

1 290 990 Ft

ÁFÁ-val

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Rugalmas áramérzékelő METRAFLEX 6003 XBL / 3648 a Mavowatt számára

N/A
Nyitási tartomány lakatfogóhoz 1220 mm

Műszaki adatok

Nyitási tartomány lakatfogóhoz: 1220 mm

Termék típus: Lakatfogó adapter

Csatlakozó típus B: Hypertronics dugó

: Gyári standard (tanúsítvány nélkül)

Mérési tartomány, A/AC (min.): 0.32 A

Mérési tartomány, A/AC (max.): 6000 A

Alap-pontosság: 1 %

Mérési tartomány (A/DC min.): 0.32 A

Mérési tartomány (A/DC max.): 6000 A

Tápellátás: 2 db ceruzaelem (AA)

Árammérés: AC

Mérési kategória: CAT III 1000 V
CAT IV 600 V

Kimenő jel (max.): 2.4 V

Frekvencia (max.): 20 kHz

Hossz: 122 cm

Jellemzők: hajlékony

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó típus B

Kalibrált

Mérési kategória

Mérési tartomány, A/AC (max.)

Mérési tartomány, A/AC (min.)

Gossen Metrawatt METRAFLEX 6003 XBL Lakatfogó adapter Mérési tartomány A/AC: 0.32 - 6000 A Mérési tartomány A/DC: 0.32 - 6000 A hajlékony

Rendelési szám:1625894

Szállítás: 11. 11. [Sze.]

3 dbConrad Electronic

Jelenlegi termék

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

6000 A

0.32 A

Min.: 1

Többszörös: 1

1 290 990 Ft^*

Gossen Metrawatt E-Clip 1 Lakatfogó adapter Mérési tartomány A/AC: 1 mA - 1200 A

Rendelési szám:1625691

Szállítás: 11. 11. [Sze.]

17 dbConrad Electronic

4 mm-es dugó

Gyári standard (tanúsítvány nélkül)

CAT III 600 V

1200 A

1 mA

Min.: 1

Többszörös: 1

272 990 Ft^*

Gossen Metrawatt GEOHM FLEX 1 Lakatfogó adapter Mérési tartomány A/AC: 0 - 4.99 A hajlékony

Rendelési szám:1625704

Szállítás: 12. 11. [P.]

Conrad Electronic

Gyártóspecifikus

Gyári standard (tanúsítvány nélkül)

CAT IV 600 V

4.99 A

0 A

Min.: 1

Többszörös: 1

340 990 Ft^*

Gossen Metrawatt GEOHM FLEX 3 Lakatfogó adapter Mérési tartomány A/AC: 0 - 4.99 A hajlékony

Rendelési szám:1625611

Szállítás: 11. 11. [Sze.]

1 dbConrad Electronic

Gyártóspecifikus

Gyári standard (tanúsítvány nélkül)

CAT IV 600 V

4.99 A

0 A

Min.: 1

Többszörös: 1

670 990 Ft^*

Gossen Metrawatt METRAFLEX 3001 XBL Lakatfogó adapter Mérési tartomány A/AC: 0.16 - 3000 A hajlékony

Rendelési szám:1625884

Szállítás: 11. 11. [Sze.]

26 dbConrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

3000 A

0.16 A

Min.: 1

Többszörös: 1

324 990 Ft^*

Gossen Metrawatt METRAFLEX 3001XBL/36 Lakatfogó adapter Mérési tartomány A/AC: 0.16 - 3000 A hajlékony

Rendelési szám:1625716

Szállítás: 11. 11. [Sze.]

1 dbConrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

3000 A

0.16 A

Min.: 1

Többszörös: 1

387 990 Ft^*

Gossen Metrawatt METRAFLEX 3001XBL/48 Lakatfogó adapter Mérési tartomány A/AC: 0.16 - 3000 A hajlékony

Rendelési szám:1625887

Szállítás: 11. 11. [Sze.]

2 dbConrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

3000 A

0.16 A

Min.: 1

Többszörös: 1

453 990 Ft^*

Gossen Metrawatt METRAFLEX 3003XBL Lakatfogó adapter Mérési tartomány A/AC: 0.16 - 3000 A hajlékony

Rendelési szám:1625885

Szállítás: 11. 11. [Sze.]

24 dbConrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

3000 A

0.16 A

Min.: 1

Többszörös: 1

572 990 Ft^*

Gossen Metrawatt METRAFLEX 3003XBL/36 Lakatfogó adapter Mérési tartomány A/AC: 0.16 - 3000 A hajlékony

Rendelési szám:1625717

Szállítás: 12. 11. [P.]

Conrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

3000 A

0.16 A

Min.: 1

Többszörös: 1

690 990 Ft^*

Gossen Metrawatt METRAFLEX 300MXBL Lakatfogó adapter Mérési tartomány A/AC: 0.006 - 300 A Mérési tartomány A/DC: 0.006 - 300 A hajlékony

Rendelési szám:1625886

Szállítás: 11. 11. [Sze.]

12 dbConrad Electronic

Hypertronics dugó

Gyári standard (tanúsítvány nélkül)

CAT III 1000 V

300 A

0.006 A

Min.: 1

Többszörös: 1

320 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1625894 Gossen Metrawatt METRAFLEX 6003 XBL Lakatfogó adapter Mérési tartomány A/AC: 0.32 - 6000 A Mérési tartomány A/DC: 0.32 -

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1625894 Gossen Metrawatt METRAFLEX 6003 XBL Lakatfogó adapter Mérési tartomány A/AC: 0.32 - 6000 A Mérési tartomány A/DC: 0.32 -

Leírás

A METRAFLEX váltakozó áramú érzékelők a Rogowski elven alapulnak. Használhatók 3000 A-ig terjedő AC mérésekre, egy megfelelő mérőkészülékkel (adatgyűjtő, hálózati elemző stb.) Történő csatlakoztatással.

Bármely kivitelű vezeték (szigetelt kábelek, csövek, gyűjtősínek) körül elhelyezhetők.
A mérőerősítő autonóm működéséhez belső akkumulátorok biztosítják.
A termék kiemelése
Széles alkalmazási terület, 3 mérési tartomány és nagy sávszélesség 10 Hz ... 20 kHz a harmonikus elemzéshez
Pontos mérés alacsony áramerősség mellett is, a nagy dinamikus tartománynak és a nagy érzékelő érzékenységnek köszönhetően
Alacsony vezető befolyás és minimális interferencia a külső terek miatt
Egyszerű alkalmazás zárt térben, a kis érzékelő keresztmetszetének köszönhetően
9,9 mm és vékony végsapka 13,6 mm - hurok hossza 610 mm
Biztonságos kezelés még védőkesztyűkkel is, az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel
Rendkívül hosszú akkumulátor-élettartam, akár 2000 óra
Csatlakozókábel mellékelve
Áramérzékelő IP65 védettséggel, mérőerősítő IP40-vel
Magas biztonsági szint a felhasználó számára, mérési kategória 1000V CAT III, 600V CAT IV és korlátlan túlterhelési képesség
Az Ön előnyei
A rugalmas mérőfej lehetővé teszi az árammérést még nehezen elérhető helyeken is. Erre a célra az érzékelőket bármilyen kivitelű vezeték (szigetelt kábelek, gyűjtősínek, csövek) körül elhelyezhetik. A mérőerősítő autonóm működéséhez belső akkumulátorok biztosítják.
A MAVOWATT 230/240 és a MAVOWATT 270 / 270-400 készülékekben az érzékelőket közvetlenül a hálózati elemző szolgáltatja. Más hálózati elemző készülékekkel az érzékelők külső tápegységen keresztül működtethetők hosszú távú mérések esetén.
Műszaki jellemzők
Széles alkalmazási terület, 3 mérési tartomány és nagy sávszélesség 10 Hz ... 10 kHz a harmonikus elemzéshez
Pontos mérés alacsony áramerősség mellett is, a nagy dinamikus tartománynak és a nagy érzékelő érzékenységnek köszönhetően
Alacsony vezető befolyás és minimális interferencia a külső terek miatt
Könnyen használható zárt térben, a 9,9 mm-es érzékelő keresztmetszetének és a 13,6 mm-es vékony védősapkának köszönhetően
Biztonságos kezelés még védőkesztyűkkel is, az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel
Rendkívül hosszú akkumulátor-élettartam, akár 2000 óra
Külső tápellátás hosszú távú méréshez opcionális dugaszoló tápegységekkel. tartozékok
Áramérzékelő IP65 védettséggel, mérőerősítő IP40-vel
Magas biztonsági szint a felhasználó számára, mérési kategória 1000 V @ CATIII, 600 V @ CATIV és korlátlan túlterhelési képesség
Funkció specifikáció
Kimeneti jel (AC) 50 mV / A 5 mV / A 0,5 mV / A
Maradékáram / zaj 8 mV eff. 2 mV eff. 2 mV eff.
A mérési bizonytalanság (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Korlátlan túlterhelési kapacitás
Linearitás a mért érték 0,2% -a
10 Hz – 10 kHz (-1 dB) sávszélesség
Fázisszög-hiba kisebb, mint ± 1 ° (45 ... 65 Hz)
