Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
11 db
Szám
Összesen (64 559 Ft / Darab)
64 559 Ft
ÁFA nélkül
Főbb jellemzők
Digalox DPM72-MPN grafikus DIN mérőkészülék 500 V/60 mV DC-hez, többszörös kijelzővel és RGB háttérvilágítással
- Grafikus kijelző 16 fokozat RGB háttérvilágítással

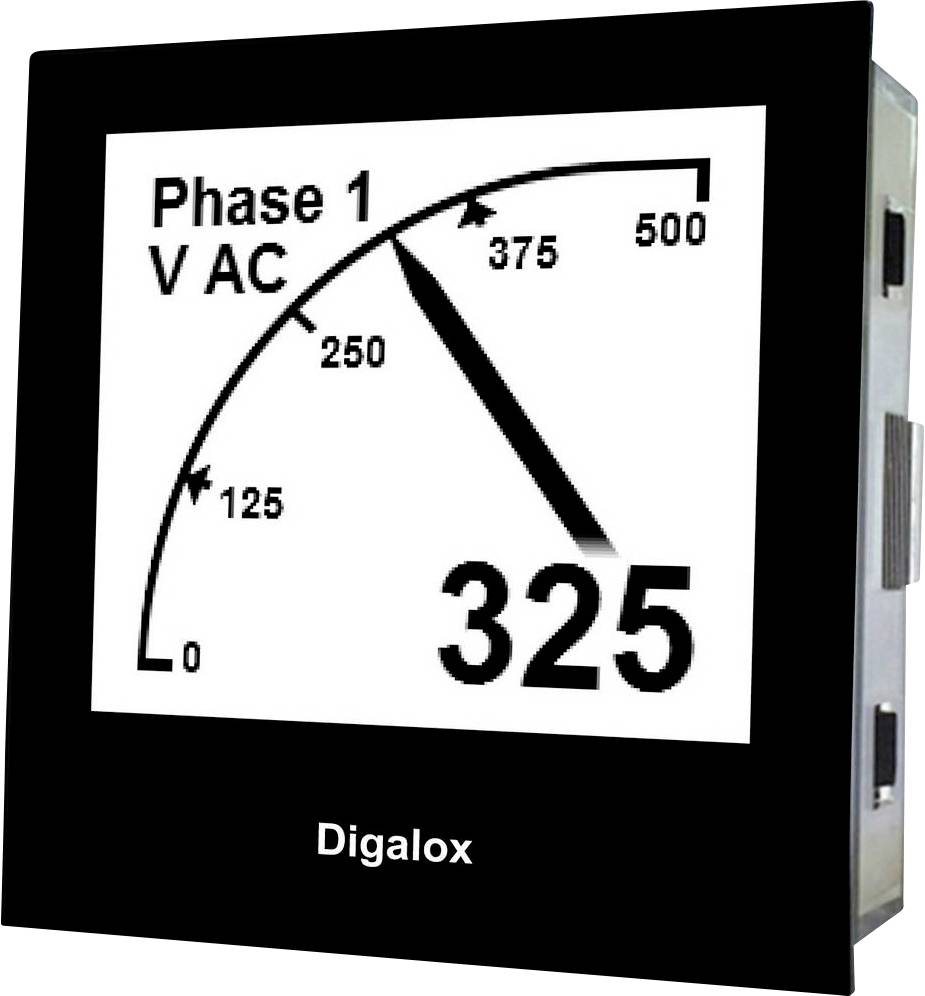

- Mutatógrafika és digitális kijelző

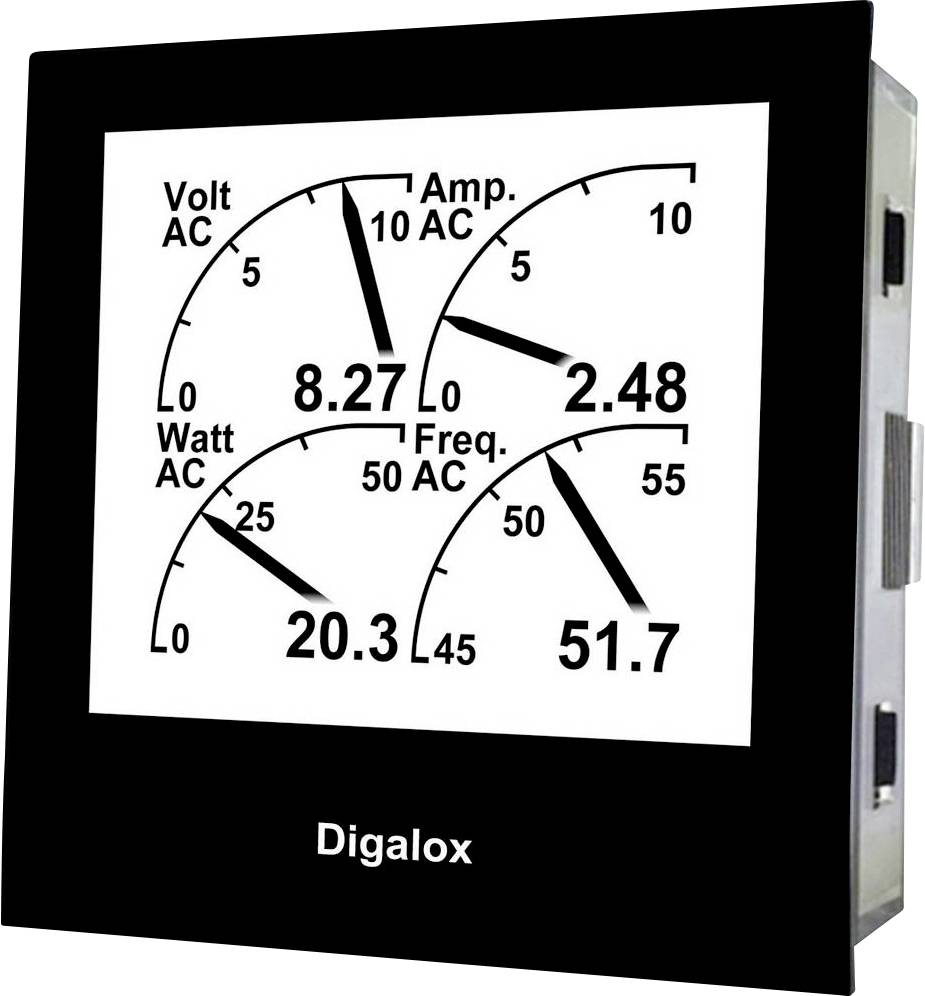

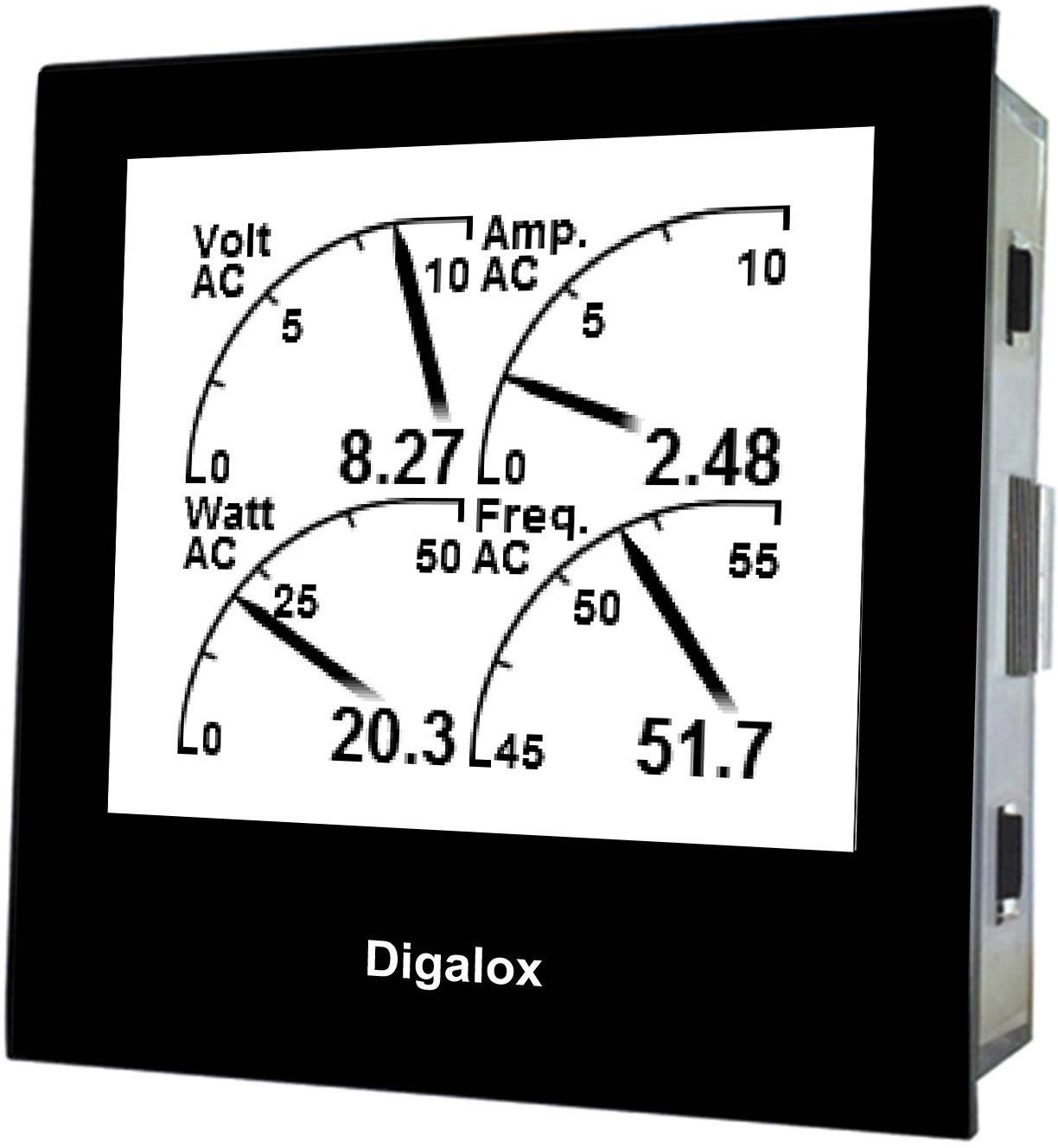

- Max. 4 paraméter többféle kijelzése
- Árammérési tartomány 60 mV DC mellék ellenálláshoz
- USB csatlakozó, galvanikusan szigetelt
- Beállítható skálakitérés és feliratozás
- Mért értékek rögzítése max. 14 napig
- Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve
- Egyedi riasztás jelző megvilágító szín
- Ügyfélre kialakított kezdő képernyő

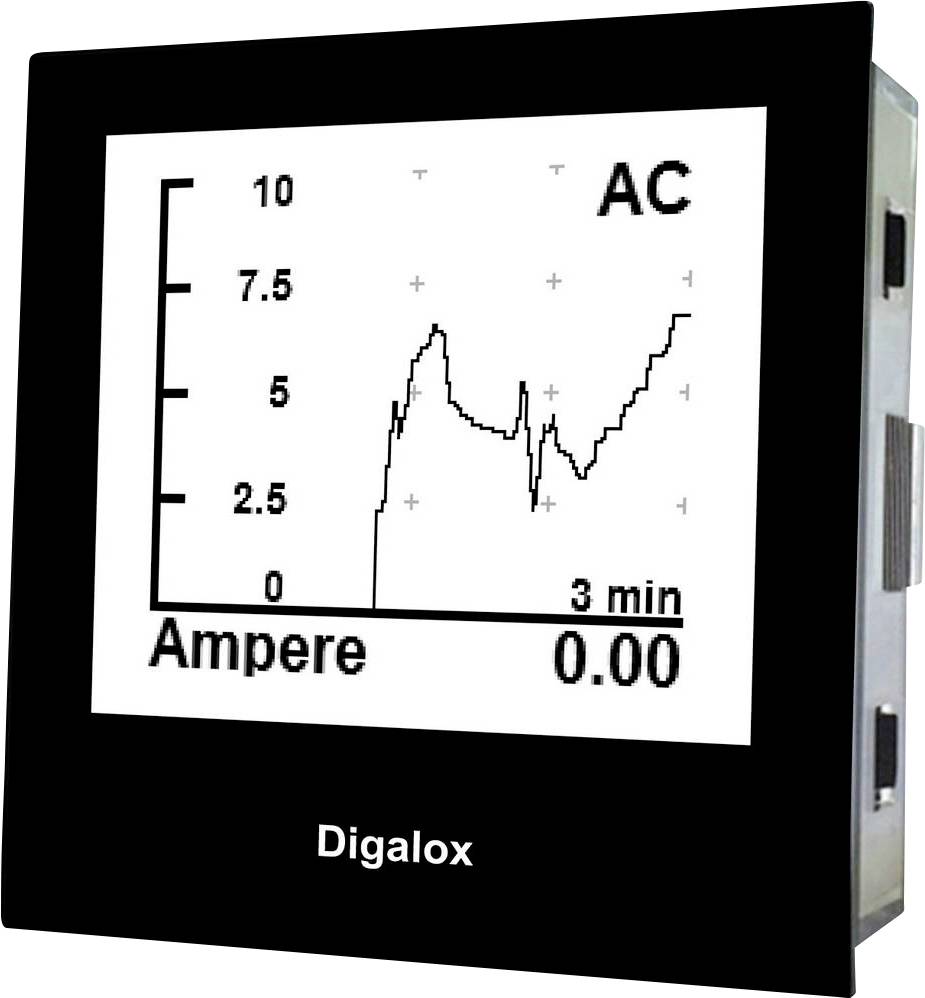

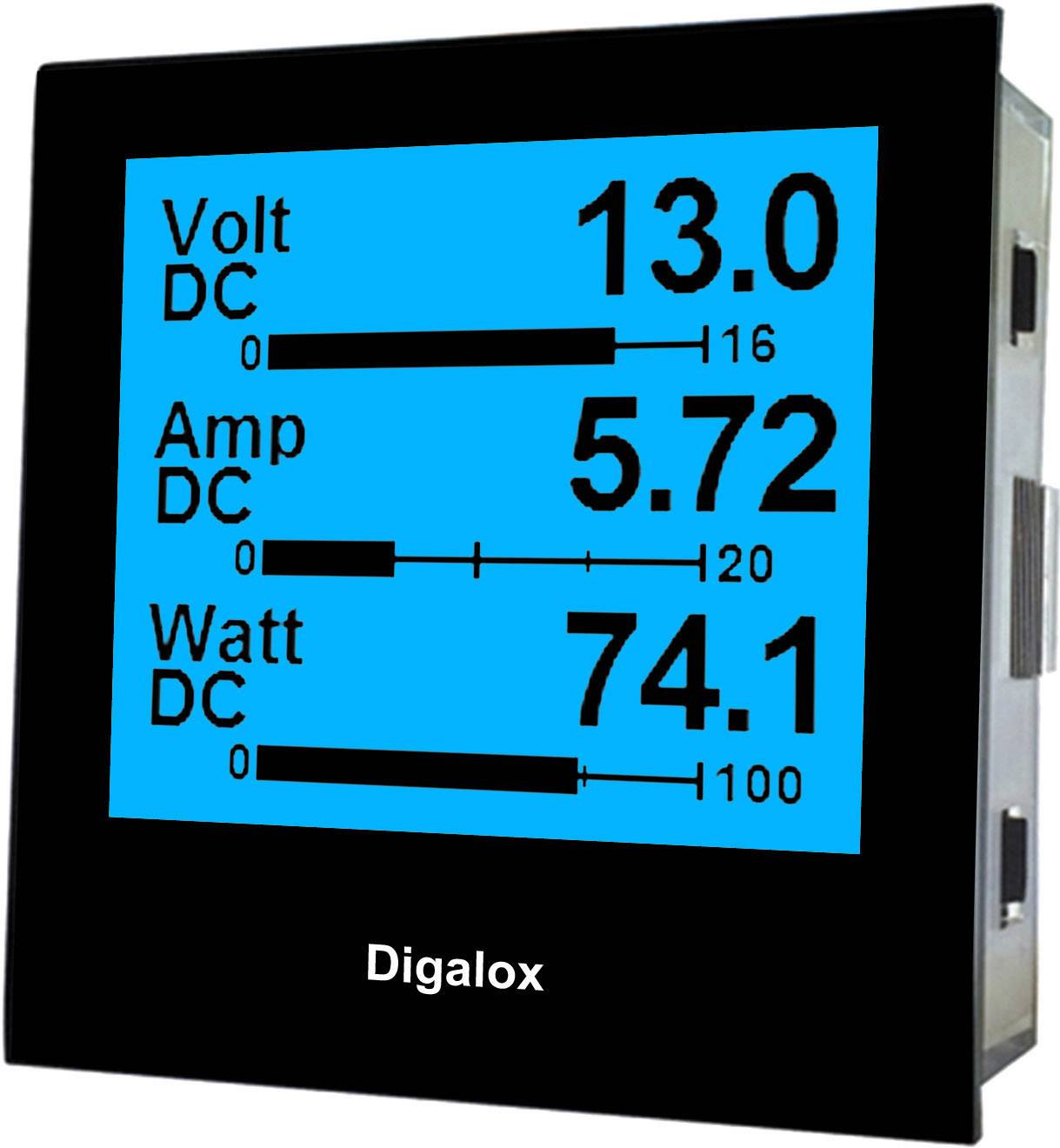

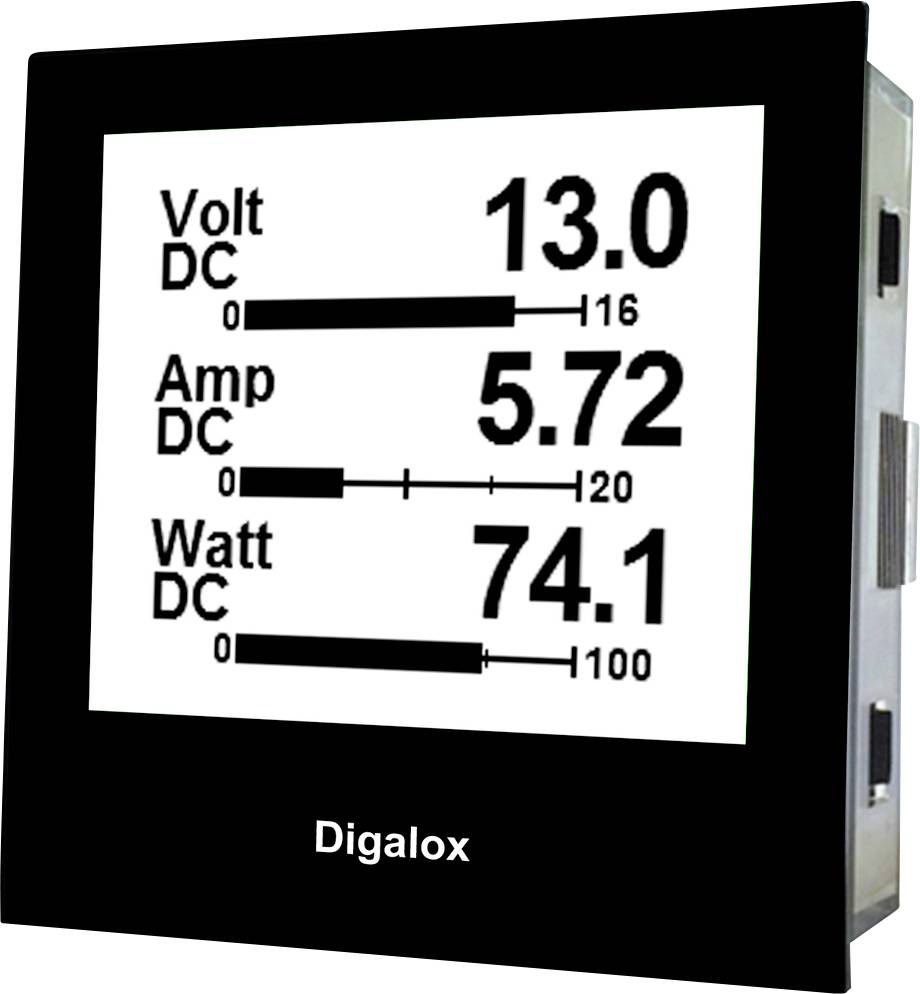

- Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző
- Valósidejű mérési érték átvitel
- Bimetál funkció (középérték alkotás)
- Tápellátás 10-30V AC/DC vagy USB-n keresztül, galvanikusan szigetelve
- Mérési pontosság 1% valódi RMS
- Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is
Műszaki adatok
- Termék típus
Digitális beépíthető mérőműszer
- Mérő funkció
Frekvencia
Teljesítmény
Sebesség
Feszültség AC
Feszültség DC
Áramerőség
Áramerősség AC
Áramerősség DC
Cos Phi
- Mérési tartomány (min.)
-500 V
10 Hz
-0.06 V
- Gyártói szám
DPM72-MPN
- Mérési tartomány (max.)
500 V
1000 Hz
0.06 V
- Kijelző technológia
LC
IP65 (előlapi)
- Beépítési szélesség
68 mm
- Kijelző (digitek)
9999
- Beépítési magasság
68 mm
- Üzemi feszültség
12 V DC/AC
24 V DC/AC
- Méret
(H x Sz x Ma) 59 x 72 x 72 mm
- Súly
180 g
- Max. üzemi feszültség
24 V DC/AC
- Üzemi feszültség (min.)
12 V DC/AC
- Kijelző megvilágítás
RGB
kék
zöld
piros
fehér
- Jellemzők
Kettős skála
Konfigurálható egységek
- Gyártói szín
Fekete
- Szélesség
72 mm
- Magasság
72 mm
- Hossz
59 mm
- Keret szélesség
7.2 cm
- Keret magasság
7.2 cm
- Csatlakozók
USB
- Kijelző
LC grafikus kijelző, 192x160 pixel
- Beépítési méret
68 x 68 mm mm
- Tápellátás
10-24 V AC/DC vagy USB-n keresztül
- Mérési tartomány
Feszültség: AC 0 -500 V
Áram: +-60 mV
Frekvencia: 10-500 Hz
Dokumentumok és letöltések
Adatlap
Adatlap 1402012 Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
Adatlap 1402012 Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1402012 Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
Kezelési- és biztonsági utasítások 1402012 Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
Leírás
Grafikus mérőkészülék, egyesíti az analóg kijelző egyszerű leolvashatóságát egy digitális mérőkészülék pontosságával. Az RGB megvilágítású multi kijelzőn max. 4 paraméter egyidejűleg kijelezhető, a küszöbértékek egyedi szín-figyelmeztetéssel vannak ellátva. Az átfogó mérési módokat (Volt AC/DC, áram AC/DC külső mellékellenálláson keresztül, frekvencia, teljesítmény, cosinus fi) támogatja. A készülék működés közben az egyes mérési funkciók között kapcsolási érintkezővel átkapcsolható. Maximálisan 4 paraméter min.- és max. értékei kerülnek megjelenítésre, és jumperrel vagy külső kapcsolóval aktiválhatók és visszaállíthatók. A készülék egy paraméter mért értékeit 3 perctől 14 nap időtartamig megőrzi és kijelzi. Az időtartomány, valamint a mérési értékek grafikus megjelenítése külső kapcsolóval átkapcsolható. A hozzátartozó USB-s konfigurációs szoftverrel a következő paraméterek konfigurálhatók: skálaütközés, skála feliratozás, kijelzés dizájn (mutató, tacho, oszlopgrafika stb.), startgrafika, megvilágítás színe, a riasztások küszöbértékei, színnel való figyelmeztetés küszöbértékenként, (világítás vagy villogás), hiszterézis stb. A szoftverrel a mért értékek a mérési memóriában kiolvashatók, valamint egy folyamatos mérési adat átvitel max. 4 paraméterről aktiválható. A mért értékek a szoftveren belül grafikusan kiértékelhetők, és CSV fájlként exportálhatók.
Kivitel
- USB csatlakozó felület, galvanikusan szigetelt;riasztó kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve;PC szoftver egyedi konfigurációhoz és mérési adat rögzítéshez, vele szállítva
Tudnivalók
Micro USB kábel nem tartozék. A Digalox® Manager szoftver letölthető.
Rendszerkövetelmények
- Windows Vista, 7 vagy 8 (.Net Framework 4)
