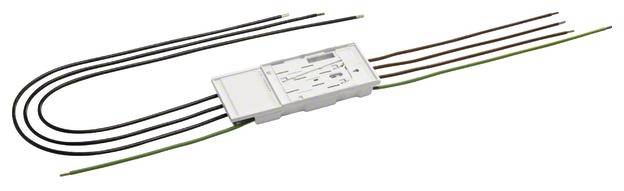

Name: Hager KU73C50 Hager KU73C50 BKE-I universZ f.H1050mm PV többlet 4 pólusú 10qmm kimeneti teljesítménnyel. 1 db
Brand: Hager
SKU: 3198193
Availability: BackOrder

Műszaki adatok

Méret: (Sz x Ma) 90 mm x 240 mm

Tartalom: 1 db

Szélesség: 90 mm

Magasság: 240 mm

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3198193 Hager KU73C50 Hager KU73C50 BKE-I universZ f.H1050mm PV többlet 4 pólusú 10qmm kimeneti teljesítménnyel. 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3198193 Hager KU73C50 Hager KU73C50 BKE-I universZ f.H1050mm PV többlet 4 pólusú 10qmm kimeneti teljesítménnyel. 1 db

Leírás

BKE-I,universZ,1050mm magasságú PV többlethez, 4-pólusú,10mm²,kimeneti feszültséggel. Mérőszekrény-megoldás Szekrényház DIN VDE 0603/1, DIN 43 870 méretszabvány szerint falra, süllyesztett vagy részben süllyesztett beépítéshez. Porszórt, sült, stabil profilozott 1 mm vastag acéllemezből készült ajtós szekrényből áll. A belső bélés teljesen műanyagból készült. Kábelbevezetések felül és alul beépített műanyag karimás lemezeken keresztül. A hátoldali műanyag részben elődomborított. Szerszám nélkül nyitható gyűjtősín-perselyek mindkét oldalon az alsó részen, mint lehetőség különböző szekrények gyűjtősín csatlakoztatására vagy kábelcsatlakozó dobozzal és csatlakozókészlettel együtt. A NAR-ban való megvalósításon kívül az AAR (1100 és 1400 mm magasságokhoz) és az RfZ (1100 mm magasságokhoz) területén is vannak nyílások. Süllyesztett ajtó belső, állítható zsanérokkal, 110°-os nyitási szöggel jobbra vagy balra is csuklósan csukható. Ajtózár negyed fordulattal. Az ajtózár más zárakra cserélhető. A szekrények egymás mellé és egymásra is karimásak. Szekrény mérete 1-5 mező 72-540 tárolóegységgel (PLE). Megjegyzés: A VDE-AR-N 4100:2019-04 szerint a fővezetéket alulról vagy oldalról kell bevezetni a mérőszekrény alsó csatlakozóterébe, és oda kell kötni. Magasság: __ mm (1100 mm vagy 1400 mm) Szélesség: __ mm Mélység: 205 / 160 mm, RAL szín: 9010 Védelmi osztály 44, védelmi osztály II A gyűjtősínrendszer névleges árama 250 A VDE-AR-N 4100:2019 -04 Mérőrendszer __ Mérőhely(ek)hez. A VNB műszaki csatlakozási feltételei (TAB) szerint __: __ Elektronikus háztartási fogyasztásmérőkre (eHZ) vagy __ 3 pontos rögzítésű (3HZ) mérőkre. __ tipikus háztartási fogyasztású referenciarendszerekhez max. 63 A (10 mm²) a DIN 18015-1 szerint (__ lakás, __ általános, __ tartalék, __ hőszivattyú) __ folyamatos áramú alkalmazásokhoz max VDE-AR-N 4100: 2019-04 (pl. PV 22 KW-ig) __ folyamatos áramellátáshoz

Ez a szöveg gépi fordítással készült.
