Name: HT Instruments I-V400w Photovoltaik multiméter digitális Grafikus kijelző
Brand: HT Instruments
SKU: 2176383
Availability: BackOrder

Platform for Everything Technical
Gyors szállítás
Nagy választék
Visszavételi garancia

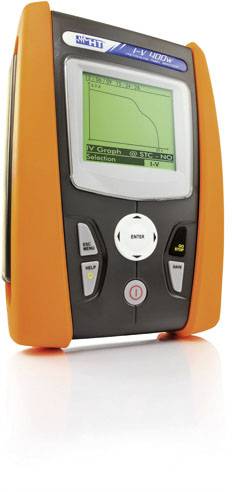

Hordozható elektromos mérőkészülék kijelzővel, amely I-V görbét mutat. A készülék színe narancssárga-fekete.

Egy hordozható elektromos mérőkészülék digitális kijelzővel görbediagramot mutat. Narancssárga házba foglalva.

1/2

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

Szám

Összesen (1 321 990 Ft / Darab)

1 321 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csúcsteljesítmény és karakterisztikus görbe analizátor a PV modulok / húrok számára

15 A / 1000 V-ig terjedő napelemes modul vagy húr ellenőrzésére, hogy nincs-e hiba
a PV modul műszaki adatainak ellenőrzésére a gyártó adatlapja szerint, az EN 60891 szerint
beleértve a memóriát, az optikai interfészt az USB-n és a WLAN-t

Műszaki adatok

Termék típus: Photovoltaik multiméter

Mérési tartomány (VDC max.): 1000 V

Mérési tartomány (A/DC max.): 15 A

Csatlakozók: USB

: Gyári standard (tanúsítvány nélkül)

Árammérés: DC

Gyártói szám: I-V400w

Kijelző: digitális

Jellemzők: Grafikus kijelző

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2176383 HT Instruments I-V400w Photovoltaik multiméter digitális Grafikus kijelző

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2176383 HT Instruments I-V400w Photovoltaik multiméter digitális Grafikus kijelző

Leírás

Az egyes fotovoltaikus modulok, valamint a modul húrjának áramerősség-jellemzőinek meghatározása max. 1000 V és max. 15 A. Egy gombnyomással az áramteljesítmény (Mpp), a csúcsteljesítmény, a rövidzárlati áram és a megszakadt áramkör feszültsége megjelenik a grafikus kijelzőn, és automatikusan konvertálódnak a standard tesztkörülményekre (STC).
Megjelennek a mért jellemző görbék, amelyeket STC-ként konvertálnak, és összehasonlítják a gyártó által megadott jellemző görbékkel. Ilyen módon azonnal következtetéseket lehet levonni a fotovoltaikus modulok jelenlegi minőségi állapotáról. A mérés után a mérési adatok és a jellemző görbék 3 referenciaszámmal (rendszer, karakterlánc, modulszám) és egy kiegészítő szöveges megjegyzéssel menthetők az I-V400w készülékbe, és az optikailag elkülönített interfészen vagy WLAN-on keresztül a PC-re vagy iPad-re / tablet-re továbbíthatók és további feldolgozás céljából elmenthetők. (Protokoll) kiértékelhető.
A leggyakoribb PV-modulok jellemzőivel rendelkező adatbázist a felhasználó bármikor kibővítheti vagy frissítheti, közvetlenül vagy a TOPVIEW szoftverrel a PC-felületen keresztül.
A következő mért értékek közvetlenül az I-V400w képernyőjén jelennek meg: · Csúcsteljesítmény (STC-nál) és az aktuálisan mért teljesítmény (MPP) · Isc rövidzárlati áram és Uoc nyitott áramkör feszültsége, valamint az Impp és az Umpp · FF kitöltési tényező% -ban · Az IU grafikus ábrázolása és PWR karakterisztikus görbe OPC és STC esetén · Az OK / NOK teszt teljes eredménye

Ez a szöveg gépi fordítással készült.
