Name: ifm Electronic Dőlés érzékelő JN2200 JN2200 Mérési tartomány: -180 - +180 ° IO-Link M12 1 záró, 1 nyitó, Analóg
Brand: ifm Electronic
SKU: 3321321
Availability: BackOrder

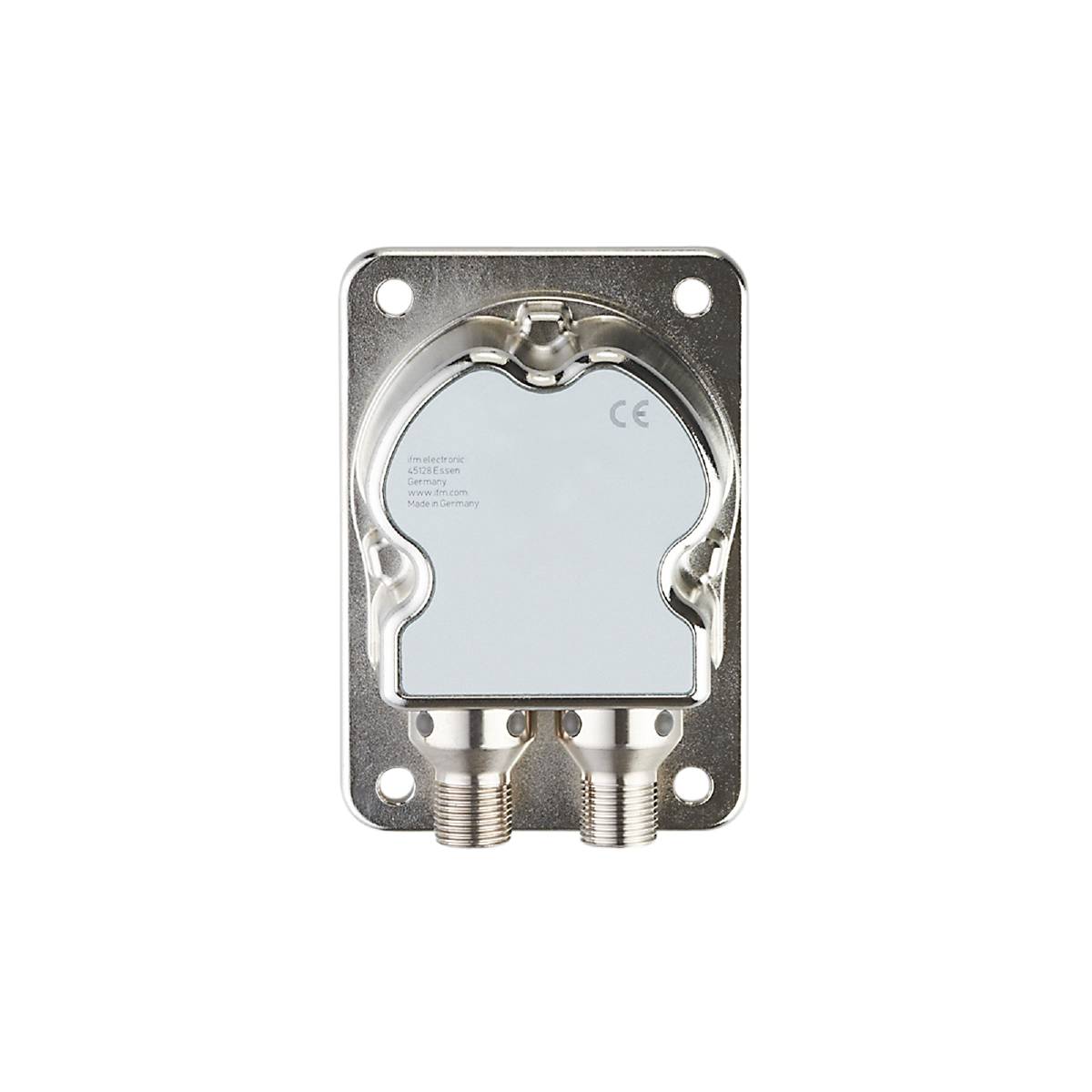

Téglalap alakú fémszenzor, két csatlakozóval az alján. Eszköz fizikai vagy elektromos jelek érzékelésére.

Hasonló kivitel

Termék típus

Dőlés érzékelő

Max. üzemi feszültség

30 V/DC

Mérési tartomány (max.)

+180 °

Kimenetek

PNP

NPN

Csatlakozó

M12

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (264 990 Ft / Darab)

264 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

ifm JN2200 dőlésérzékelő

A dőlésszögek pontos mérése X és Y irányban
Nagy mérési pontosság a teljes szögtartományban két tengelyen
Két programozható kapcsolókimenettel, két méretezhető analóg kimenettel és IO-Link-kel
Kompakt és robusztus ház
Magas védelmi osztály a zord ipari környezet követelményeihez

Műszaki adatok

Méretek [mm]: 90 x 62 x 33,2
Analóg kimeneti feszültség [V]: 2...10; (hiba esetén: 1)
Analóg kimeneti áram [mA]: 4...20; (hiba esetén: 2)
Analóg kimenetek száma: 2
Digitális kimenetek száma: 2
Bemenetek és kimenetek száma: Digitális kimenetek száma: 2; Analóg kimenetek száma: 2
Mérőtengelyek száma - rezgésmérés: X/Y/Z paraméterezhető
Mérőtengelyek száma - dőlésmérés: 2
Kijelző: Működés: 1 x LED, zöld; Kapcsolási pont: 1 x LED, sárga
Felbontás-dőlés [°]: 0,05
Működési elve dönthető: statikus
Pontossági dőlés [°]: ≤ ± 0,5; (Teljesen)
Hiszterézis dőlésszöge [°]: ≤ ± 0,05
IO-Link revízió: 1.1
Mérési elv diagnosztika: MEMS kapacitív
SDCI szabvány: IEC 61131-9 CDV
Átviteli típus IO-Link: COM2 (38,4 kBaud)
Környezeti hőmérséklet -1 [°C]: -40...85
Alkalmazás: Nagy pontosságú dőlésmérés 2 tengelyen mobil és ipari alkalmazásokhoz
Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (programozható)
Kimeneti jel: analóg jel; Kapcsoló jel
Szükséges mester port osztály: A
Készenléti késleltetési idő [s]: 300; (Felmelegedési idő; Max. inicializálási idő: 1000 m)
Üzemi feszültség [V]: 9,2...30 DC; (Kimeneti feszültség: 12...30 DC; IO-Link: 18...30 DC)
A kapcsolókimenet állandó áramterhelhetősége DC [mA]: 125; (125 (85 °C); 200 (60 °C); 250 (40 °C))
Beépítési helyzet: vízszintes
Elektromos kivitel: PNP/NPN
Frekvencia tartomány - rezgésmérés [Hz]: 0,1...400
Pontos analóg kimenet [%]: ≤ 1
Összes kimenet: 4
Súly [g]: 410 000
Határfrekvencia - dőlésmérés [Hz]: 0,5...10; (paraméterezhető)
Kommunikációs interfész: IO-Link
Rövidzárlat elleni védelem: igen
Tárolási hőmérséklet [°C]: -40...85
Max. terhelés [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
Max. feszültségesés DC kimenet [V]: 2.5
Max. áramfelvétel [mA]: 330; (9,2 V DC; -40°C)
Rezgés mérési tartomány - rezgésmérés [g]: 16; (± 2; ± 4; ±8 paraméterezhető)
Mérési tartomány oszcilláció - rezgésmérés [mm/s]: 3200
Min. terhelési ellenállás [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Minimális folyamatidő [ms]: 5
MTTF: 176
Norma: Megfelel az ECE R 10, Rev. 5; ISO 7637-3:2007-07
Paraméterezési lehetőségek: Szög (X/Y) / Rezgés (Veff/aPeak); hiszterézis / ablak; kapcsolási pontok; kapcsolási logika; hibajelzés; önteszt; Áram/feszültség kimenet
Profilok: Smart Sensor: Process Data Variable; Készülék azonosítás, készülék diagnosztika
Analóg folyamatadatok: 2
Bináris folyamatadatok: 2
Védettség: IP 65; IP67; IP68; IP69K
Érintésvédelmi osztály: III.
SIO mód: igen
Dugaszoló csatlakozás: 1. digitális - Pin kiosztás: 0001 - Dugaszoló csatlakozás: 1 x M12; Kódolás: A / 2. analóg - Pin kiosztás: 0001 - Dugaszoló csatlakozás: 1 x M12; Kódolás: A
Áramfelvétel [mA]: 90; (24V DC, 25°C)
Hőmérsékleti együttható [1/K]: ≤ ± 0,02°
Túlterhelés igazolás: igen
Fordított polaritás igazolás: igen
Fordított polaritás elleni védelem: igen
Ismételhetőség [°]: ≤ ± 0,1
Szögtartomány - dőlésmérés [°]: ± 180

Termék típus: Dőlés érzékelő

Gyártói szám: JN2200

Üzemi feszültség (min.): 9.2 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 9.2 - 30 V/DC

Üzemáram: 90 mA

Érintkező típus: 1 záró
1 nyitó
Analóg

Mérési tartomány (min.): -180°

Mérési tartomány (max.): +180°

Mérési tartomány: -180 - +180 °

Felbontás: 0.05°

Tengelyek száma: 2

Kimenetek: PNP
NPN

Kimenő jel (min.): 2 V

Kimenő jel (max.): 10 V

Pontosság ±: 0.5°

Csatlakozó: M12

Jellemzők: LED-es jelző

Csatlakozók: IO-Link

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 85 °C

Hossz: 90 mm

Szélesség: 62 mm

Magasság: 33.2 mm

RoHS konform: Igen

Tartalom: 1 db

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Mérési tartomány (max.)

ifm Electronic Dőlés érzékelő JN2200 JN2200 Mérési tartomány: -180 - +180 ° IO-Link M12 1 záró, 1 nyitó, Analóg

Rendelési szám:3321321

Szállítás: 11. 20. [P.]

Conrad Electronic

Jelenlegi termék

M12

+180 °

Min.: 1

Többszörös: 1

264 990 Ft^*

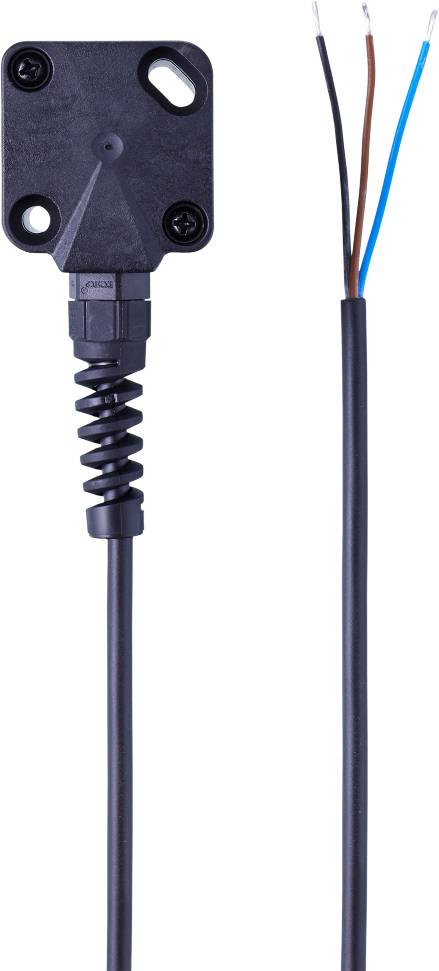

ifm Electronic Dőlés érzékelő EC2045 EC2045 Mérési tartomány: -90 - +90 ° Kábel, nyílt véggel Analóg

Rendelési szám:3320939

Szállítás: 11. 20. [P.]

Conrad Electronic

Kábel, nyílt véggel

+90 °

Min.: 1

Többszörös: 1

188 990 Ft^*

ifm Electronic Dőlés érzékelő JD1111 JD1111 Mérési tartomány: 0 - 360 ° CAN M12

Rendelési szám:3321810

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

360 °

Min.: 1

Többszörös: 1

476 990 Ft^*

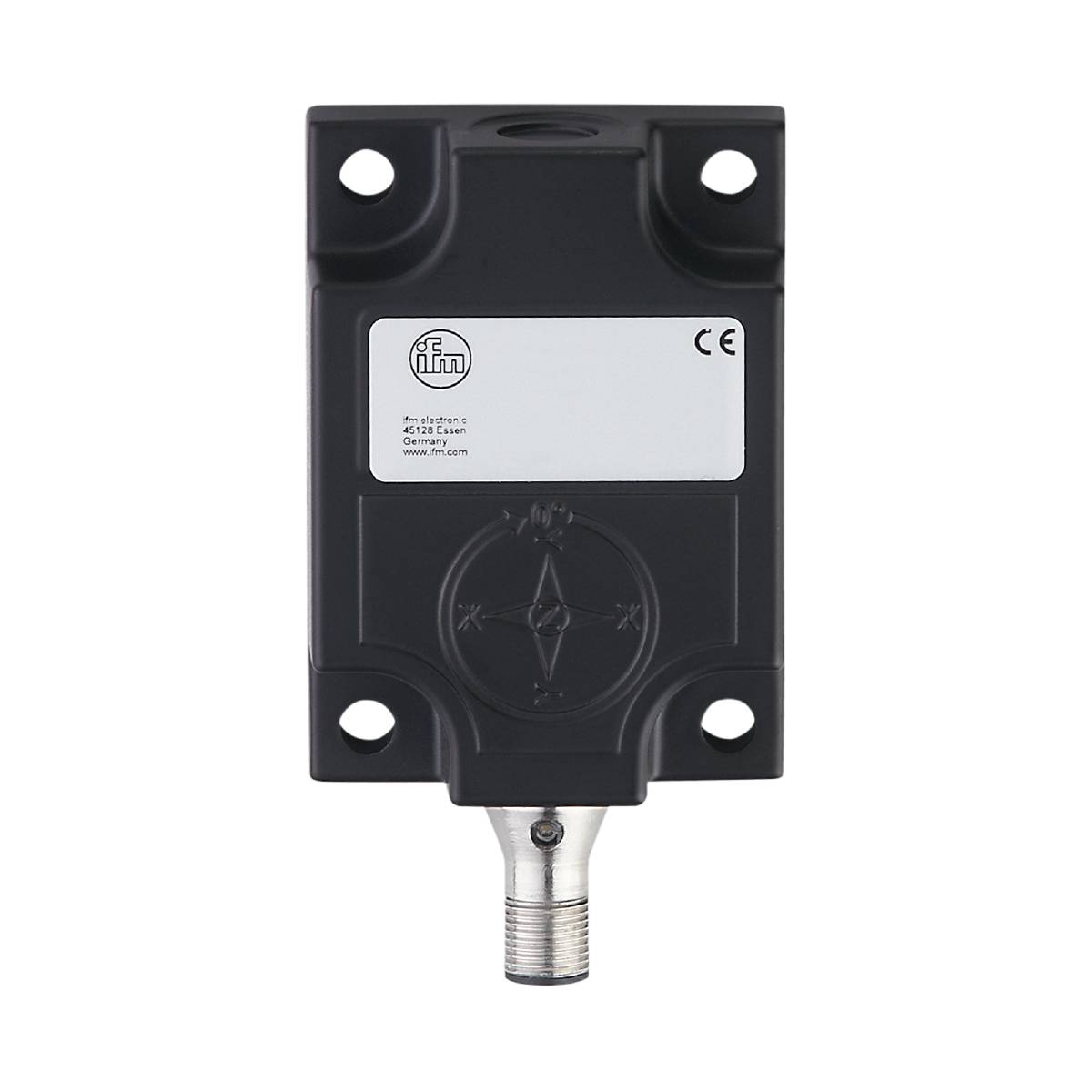

ifm Electronic Dőlés érzékelő JD1311 JD1311 Mérési tartomány: 0 - 360 ° CAN M12

Rendelési szám:3321803

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

360 °

Min.: 1

Többszörös: 1

471 990 Ft^*

ifm Electronic Dőlés érzékelő JD2110 JD2110 Mérési tartomány: -90 - +90 ° CAN M12

Rendelési szám:3321811

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

+90 °

Min.: 1

Többszörös: 1

476 990 Ft^*

ifm Electronic Dőlés érzékelő JD2120 JD2120 Mérési tartomány: -90 - +90 ° CAN M12

Rendelési szám:3321823

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

+90 °

Min.: 1

Többszörös: 1

492 990 Ft^*

ifm Electronic Dőlés érzékelő JD2310 JD2310 Mérési tartomány: -90 - +90 ° CAN M12

Rendelési szám:3321804

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

+90 °

Min.: 1

Többszörös: 1

471 990 Ft^*

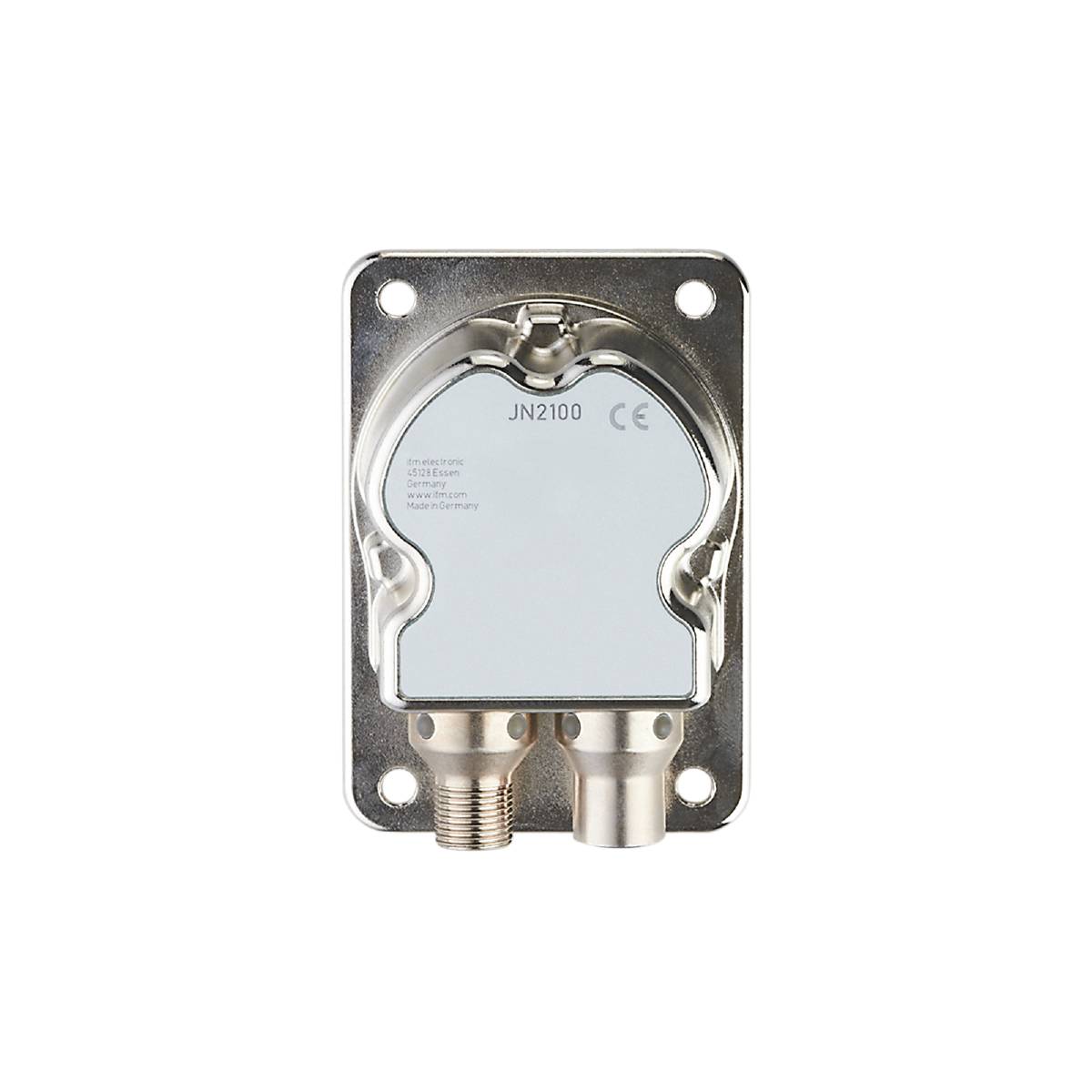

ifm Electronic Dőlés érzékelő JN2100 JN2100 Mérési tartomány: 0 - 360 ° CAN M12

Rendelési szám:3321524

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

360 °

Min.: 1

Többszörös: 1

308 990 Ft^*

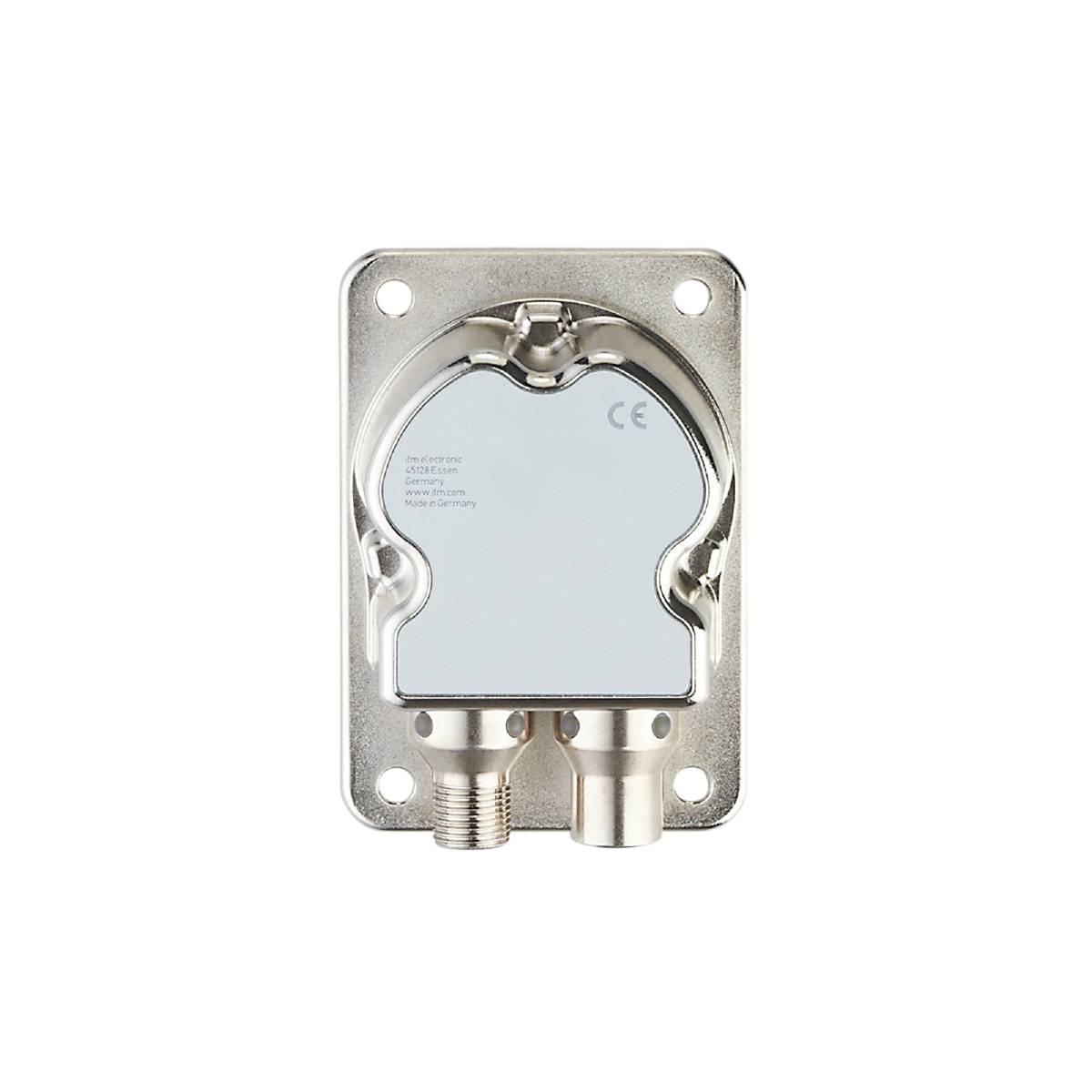

ifm Electronic Dőlés érzékelő JN2101 JN2101 Mérési tartomány: -45 - 45 ° CAN M12

Rendelési szám:3321626

Szállítás: 11. 20. [P.]

Conrad Electronic

M12

45 °

Min.: 1

Többszörös: 1

356 990 Ft^*

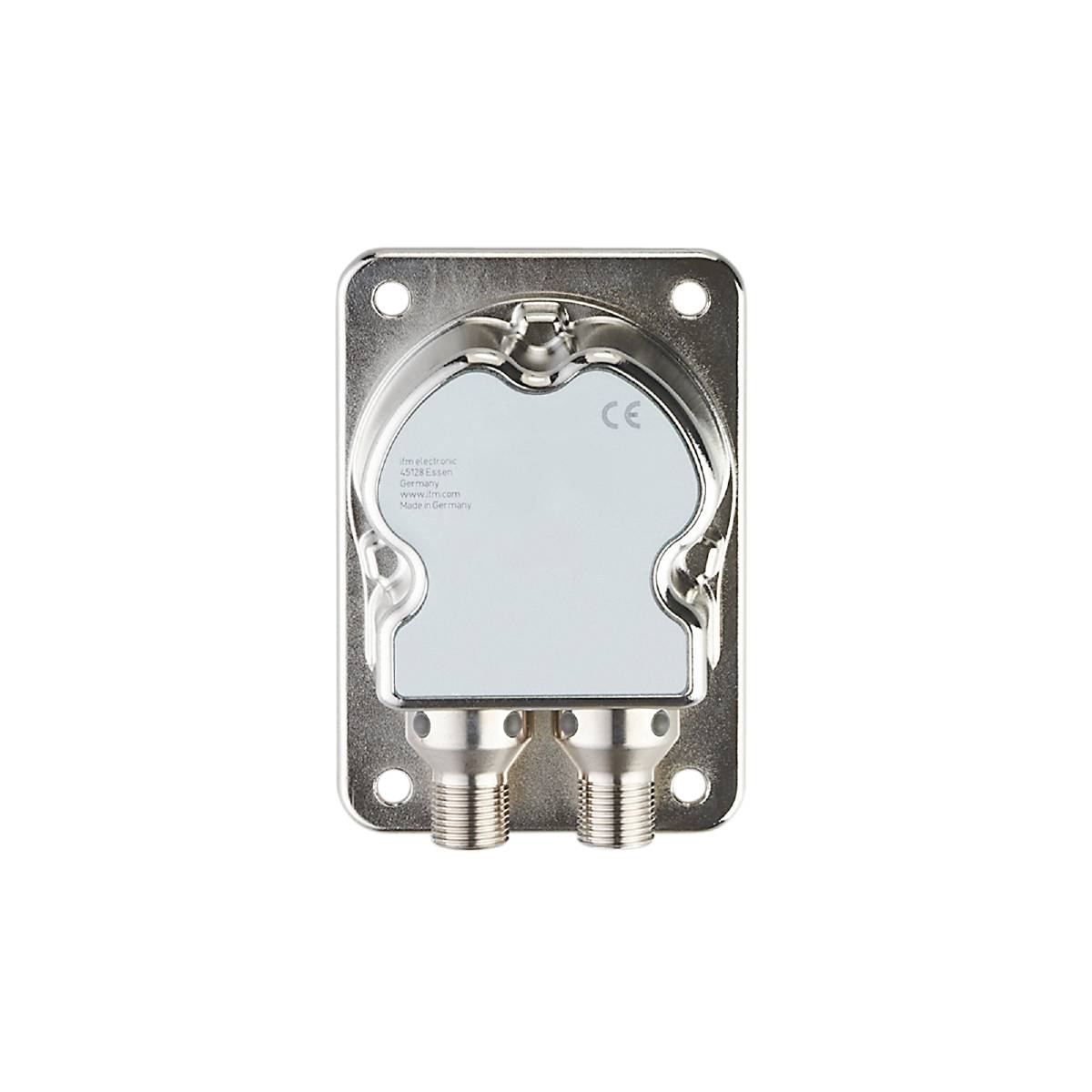

ifm Electronic Dőlés érzékelő JN2201 JN2201 Mérési tartomány: -45 - +45 ° IO-Link M12 1 záró, 1 nyitó, Analóg
