Name: ifm Electronic Mágneses-induktív átfolyás érzékelő SM4100 SM4100 Üzemi feszültség: 18 - 30 V/DC Mérési tartomány: 0.005
Brand: ifm Electronic
SKU: 3321690
Availability: BackOrder

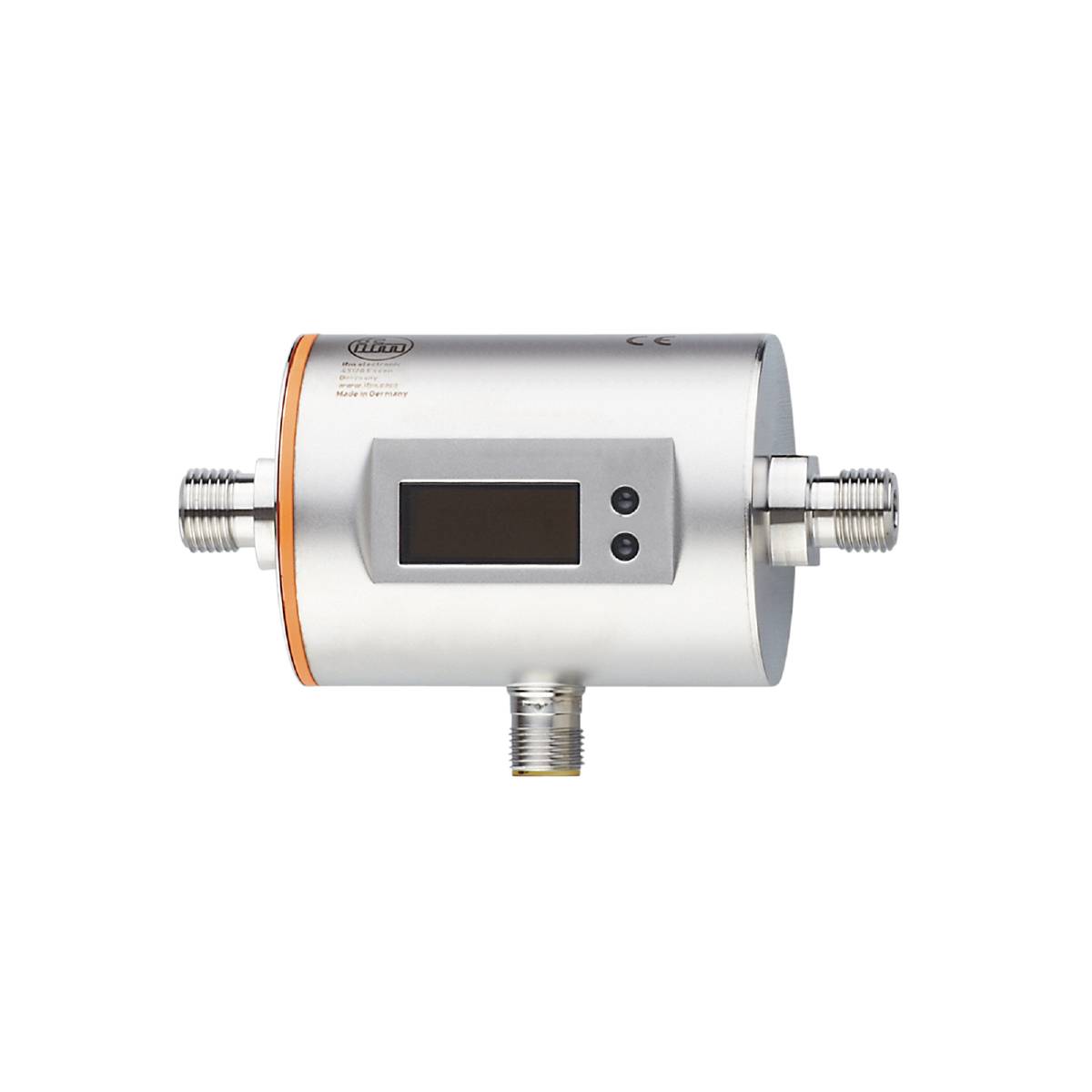

Egy ovális, ezüstszínű érzékelő digitális kijelzővel középen, bal és jobb oldalán csatlakozókkal, hőmérséklet- vagy nyomásmérésre.

Hasonló kivitel

Termék típus

Mágneses-induktív átfolyás érzékelő

Üzemi feszültség (min.)

18 V/DC

Max. üzemi feszültség

30 V/DC

Mérési tartomány (max.)

3 l/perc

Gyártói szám

SM4100

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 23. [H.]

Szám

Összesen (369 990 Ft / Darab)

369 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

ifm SM4100 mágneses-induktív áramlásérzékelő

Az áramlás, a fogyasztás és a közeghőmérséklet pontos mérése
Nagy pontosság, reprodukálhatóság és mérési dinamika
Kapcsolással, analóg és impulzus kimenettel
Könnyen leolvasható 4 számjegyű LED kijelző
Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével

Műszaki adatok

Analóg kimeneti feszültség [V]: 0...10; (skálázható)
Analóg kimeneti áram [mA]: 4...20; (skálázható)
Analóg végpont - hőmérséklet-figyelés [°C]: 0...80
Analóg végpont AEP [ml/perc]: 600...3000
Analóg kiindulópont - hőmérséklet-figyelés [°C]: -20...60
Analóg kiindulási pont ASP [ml/perc]: 0...2400
Válaszdinamika T05 / T09 - hőmérséklet-figyelés [s]: T09 = 40 (Q> 1 l/perc)
Válaszidő - áramlásfigyelés [s]: 0,15; (dAP = 0, T19)
Analóg kimenetek száma: 1
Digitális kimenetek száma: 2
Bemenetek és kimenetek száma: Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
Kijelző: Kijelző egység: 6 x LED, zöld (ml/perc, l/h, l, m³, °C, 10³); Kapcsolási állapot: 2 x LED, sárga; Mért értékek: alfanumerikus kijelző, 4 számjegy; Programozás: alfanumerikus kijelző, 4 számjegy
Megjelenítési tartomány [ml/perc]: -1999...3600
Nyomószilárdság [MPa]: 1
Impulzushossz - áramlási sebesség figyelése [s]: 0,008...2
IO-Link revízió: 1.1
SDCI szabvány: IEC 61131-9
Átviteli típus IO-Link: COM2 (38,4 kBaud)
Környezeti hőmérséklet -1 [°C]: -10...60
Alkalmazás: Összesítő funkció; ipari felhasználásra
Felbontás [ml/perc]: 1
Felbontás - hőmérséklet-figyelés [°C]: 0,2
Rövidzárlatvédelmi változat: órajeles
Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
Kimeneti jel: kapcsolójel; analóg jel; impulzusjel; IO Link; (konfigurálható)
Szükséges mester port osztály: A
Készenléti késleltetési idő [s]: 5
Különlegesség: Aranyozott érintkezők
Üzemi feszültség [V]: 18...30 DC; (SEL/PEL szerint)
Csillapítási folyamat értéke dAP - áramlásfigyelés [s]: 0...5
A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 200
Nyomószilárdság [bar]: 10
Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
Bemenetek: számláló nullázása
Állítható késleltetési idő dS, dr - áramlásfigyelés [s]: 0...50
Elektromos kivitel: PNP/NPN
Pontosság - hőmérséklet-figyelés [K]: ± 2,5 (Q> 0,5 l/perc)
Pontosság (mérési tartományban) - áramlásfigyelés: ± (2% MW + 0,5% MW)
Összes kimenet: 2
Súly [g]: 537 000
Impulzus kimenet: áramlási sebesség számláló
Impulzusérték - áramlási sebesség figyelése: 1...3000 ml
Lépésenként - Hőmérséklet-figyelés [°C]: 0,2
Kommunikációs interfész: IO-Link
Rövidzárlat elleni védelem: igen
Tárolási hőmérséklet [°C]: -25...80
MAWP a CRN szerinti alkalmazásokhoz [bar]: 5.5
Max. terhelés [Ω]: 500
Max. feszültségesés DC [V] kimenet: 2
Közeg: Vezetőképes folyékony közeg; Víz; vízbázisú közeg
Közepes hőmérséklet [°C]: 0...60
Mérési tartomány [l/perc]: 0,005...3
Mérési tartomány [ml/perc]: 5...3000
Mérési tartomány - hőmérséklet-figyelés [°C]: -20...80
Minimális terhelési ellenállás [Ω]: 2000
Minimális folyamatidő [ms]: 4
Telepítés: Csatlakozás a csővezetékhez adapter segítségével
MTTF: 144
Paraméterezési lehetőségek: áramlásfigyelés; mennyiségszámláló; körzetszám-számláló; hőmérséklet figyelés; hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási logika; Áram/feszültség/impulzus kimenet; indítási áthidaló idő; A kijelző kikapcsolható; Kijelző egység
Profilok: Smart Sensor: Process Data Variable; Készülék azonosítás, készülék diagnosztika
Folyamat csatlakozás: Menetes csatlakozás G 1/4 DN6 lapos tömítés
Analóg folyamatadatok: 3
Bináris folyamatadatok: 2
Visszakapcsolási pont rP [ml/perc]: 5...2984
Visszakapcsolási pont rP - hőmérséklet figyelés [°C]: -19,6...79,6
Kapcsolási pont SP [ml/perc]: 20...3000
Kapcsolási pont SP - hőmérséklet figyelés [°C]: -19.2...80
Alacsony áramláscsökkentés LFC [ml/perc]:< 60
Védettség: IP67
Érintésvédelmi osztály: III.
SIO mód: igen
Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
Áramfelvétel [mA]:< 80
Túlterhelés igazolás: igen
Fordított polaritás elleni védelem: igen
A közeggel érintkező anyagok: 1.4404 (rozsdamentes acél / 316L); KANDIKÁL; EPDM
Ismételhetőség - áramlásfigyelés: ± 0,2% MEW

Termék típus: Mágneses-induktív átfolyás érzékelő

Gyártói szám: SM4100

Üzemi feszültség (min.): 18 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 18 - 30 V/DC

Csatlakozó: M12

Megszólalási idő: 0.15 mp

Kimenetek: PNP
NPN

Tömítőanyag: EPDM

Média hőmérséklet (min.): 0 °C

Médiahőmérséklet (max.): 60 °C

Üzemi nyomás (max.): 10 bar

Pontosság ±: 2 %

Mérési tartomány (min.): 0.005 l/perc

Mérési tartomány (max.): 3 l/perc

Mérési tartomány: 0.005 - 3 l/perc

Súly: 537.000 g

Környezeti hőmérséklet (min.): -10 °C

Max. környezeti hőmérséklet: 60 °C

Tartalom: 1 db

RoHS konform: Igen

UKCA: nem jellemző
