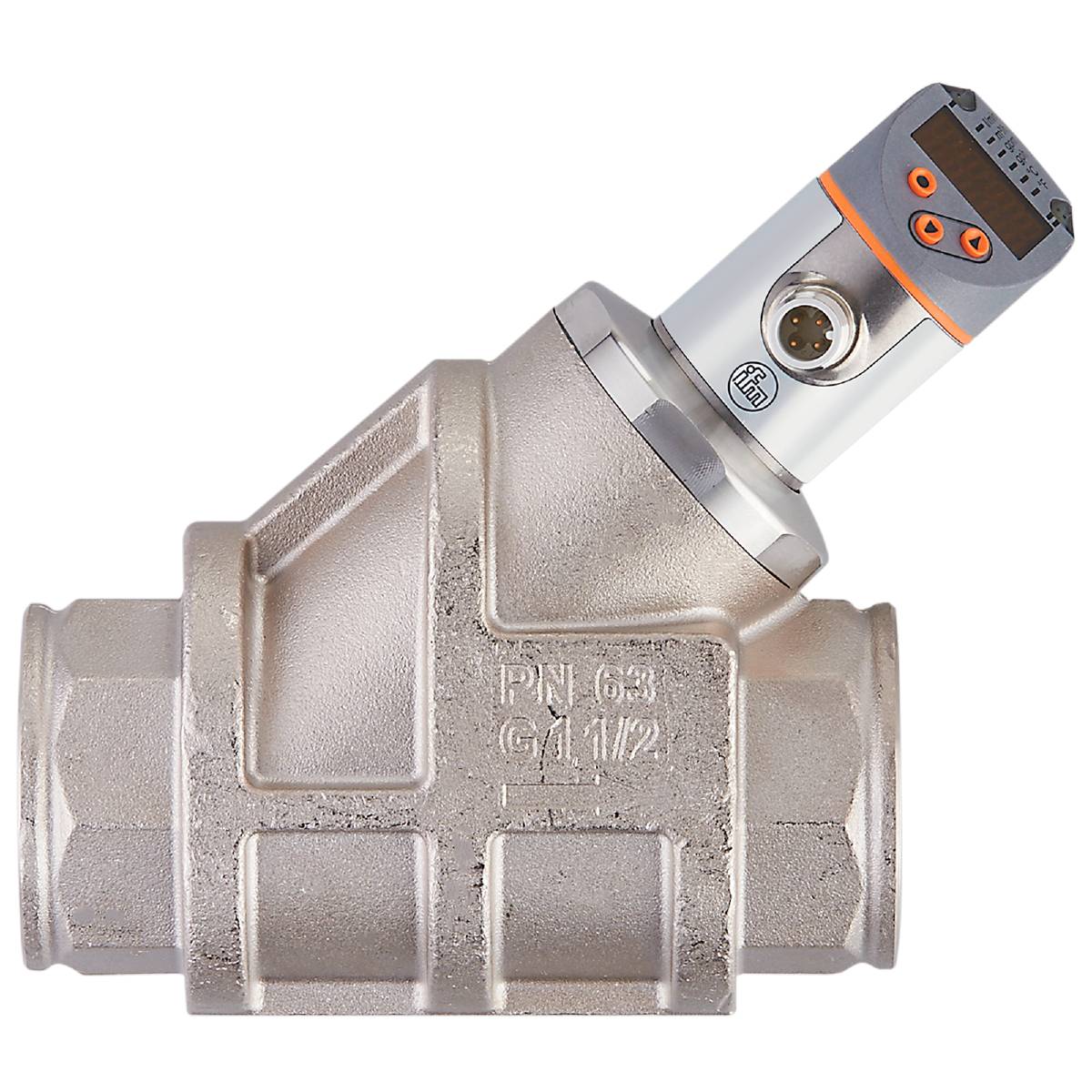

ifm Electronic Mechatronikus átfolyás érzékelő SB2257 SB2257 Üzemi feszültség: 18 - 30 V/DC 1 db
Termék típus
Mechatronikus átfolyás érzékelő
Üzemi feszültség (min.)
18 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
SB2257
Üzemi feszültség
18 - 30 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (302 990 Ft / Darab)
302 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm SB2257 mechatronikus áramlásérzékelő
- Nincs károsodás a gyors áramlás vagy hőmérsékletváltozás miatt
- A magas mérési dinamika csökkenti a változatok sokféleségét
- Nincs szükség bemeneti és kimeneti szakaszokra
- A specifikus olajkalibráció biztosítja a legjobb mérési eredményeket
- Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20
- Válaszdinamika T05 / T09 - hőmérséklet-figyelés [s]: T09 = 120 (Q> 1 l/perc)
- Válaszidő - áramlásfigyelés [s]: 0,01
- Kijelző: Kijelző egység: 6 x LED, zöld; Kapcsolási állapot: 2 x LED, sárga; Mért értékek: alfanumerikus kijelző, piros/zöld váltakozó kijelző, 4 számjegy; Programozás: alfanumerikus kijelző, 4 számjegy
- Kijelzési tartomány - hőmérséklet-figyelés [°C]: -32...122
- Kijelzési tartomány - hőmérséklet-figyelés [°F]: -25,6...251,6
- Megjelenítési tartomány [gph]: 0...3805
- Megjelenítési tartomány [gpm]: 0...63,4
- Kijelzési tartomány [l/perc]: 0...240
- Kijelzési tartomány [m³/h]: 0...14.4
- Nyomószilárdság [MPa]: 6.3
- IO-Link revízió: 1.1
- Lépésméret - áramfigyelő kapcsolási kimenet(ek): 0.1
- Lépésméret – áramlásfigyelő analóg kimenet [s]: 0,1
- SDCI szabvány: IEC 61131-9 CDV
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet-1 [°C]: 0...60
- Felbontás [gph]: 1
- Felbontás [gpm]: 0.1
- Felbontás [l/perc]: 0,1
- Felbontás [m³/h]: 0,01
- Felbontás - hőmérséklet-figyelés [°C]: 0,1
- Felbontás - hőmérséklet-figyelés [°F]: 0,1
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; frekvencia jel; IO Link
- Szükséges mester port osztály: A
- Készenléti késleltetési idő [s]:< 3
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC; (SEL/PEL szerint)
- A dAA analóg kimenet csillapítása - áramlásfigyelés [s]: 0...5
- Csillapítási folyamat értéke dAP - áramlásfigyelés [s]: 0...5
- Nyomószilárdság [bar]: 63
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat
- Frekvencia a végponton FRP [Hz]: 10...10000
- Frekvencia végponton FRP - hőmérséklet-figyelés [Hz]: 10...10000
- Kimeneti frekvencia [Hz]: 0...10000
- Frekvencia végpontja FEP [gph]: 210...3170
- Frekvencia végpont FEP [gpm]: 3,5...52,8
- Frekvencia végpontja FEP [l/perc]: 13.4...200
- Frekvencia végpont FEP [m³/h]: 0,8...12
- Frekvencia végpont FEP - hőmérséklet figyelés [°C]: 12...100
- Frekvencia végpont FEP - hőmérséklet-figyelés [°F]: 53,6...212
- Frekvencia kezdőpontja FSP - hőmérséklet figyelés [°C]: -10...78
- Frekvencia kezdőpontja FSP - hőmérséklet-figyelés [°F]: 14...172,4
- Pontosság – hőmérséklet-figyelés [K]: 3 (25°C; Q> 1 l/perc)
- Pontosság (mérési tartományban) - áramlásfigyelés: ± 5% MEW; (K> 1 l/perc; 20...70 °C középhőmérséklet)
- Összes kimenet: 2
- Súly [g]: 2809 500
- Lépésenként - Hőmérséklet-figyelés [°C]: 0,1
- Lépésenként - Hőmérséklet-figyelés [°F]: 0,2
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -15...80
- Max. terhelés [Ω]: 500
- Max. feszültségesés DC [V] kimenet: 2
- Média: Folyékony közeg; Olajok (viszkozitása 46 mm²/s 40 °C-on)
- Közepes hőmérséklet [°C]: -10...100
- Mérési tartomány [gph]: 65...3170
- Mérési tartomány [gpm]: 1,1...52,8
- Mérési tartomány [l/perc]: 4...200
- Mérési tartomány [m³/h]: 0,24...12
- Mérési tartomány - hőmérséklet-figyelés [°C]: -10...100
- Mérési tartomány - hőmérséklet-figyelés [°F]: 14...212
- Mérési dinamika: 1:50
- Minimális folyamatidő [ms]: 3.2
- MTTF: 145
- Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási logika; áram/frekvencia kimenet; Csillapítás kapcsolás/analóg kimenet; A kijelző forgatható/kikapcsolható; szabványos mértékegység; színfolyamat értéke; Kalibrációs tényező
- Profilok: Smart Sensor: Process Data Variable; Készülék azonosítás, készülék diagnosztika
- Folyamat csatlakozás: Menetes csatlakozás G 1 1/2 belső menet
- Analóg folyamatadatok: 2
- Bináris folyamatadatok: 2
- Visszaállítási pont rP [gph]: 0...3150
- Visszaállítási pont rP [gpm]: 0...52,5
- Visszakapcsolási pont rP [l/perc]: 0...198,6
- Visszakapcsolási pont rP [m³/h]: 0...11,92
- Visszakapcsolási pont rP - hőmérséklet figyelés [°C]: -10...99.3
- Visszakapcsolási pont rP - hőmérséklet figyelés [°F]: 14...210.8
- Kapcsolási pont SP [gph]: 20...3170
- Kapcsolási pont SP [gpm]: 0,3...52,8
- Kapcsolási pont SP [l/perc]: 1,4...200
- Kapcsolási pont SP [m³/h]: 0,08...12
- Kapcsolási pont SP - hőmérséklet figyelés [°C]: -9.3...100
- Kapcsolási pont SP - hőmérséklet figyelés [°F]: 15.2...212
- Mechanikus kapcsolási ciklusok: 10 millió
- Lépésméret [gph]: 5
- Lépésméret [gpm]: 0,1
- Lépésméret [Hz]: 10
- Növekedés [l/perc]: 0,02
- Lépésméret [m³/h]: 0,02
- Lépésméret - hőmérséklet-figyelés [Hz]: 10
- Védettség: IP 65; IP67
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 50
- Áramterhelhetőség kimenetenként [mA]: 150; (200: ...60 °C; környezeti hőmérséklet; 250: ...40 °C; környezeti hőmérséklet)
- Hőmérséklet-eltolódás - hőmérséklet-figyelés: 0,029 °C / K
- Túlterhelés igazolás: igen
- Fordított polaritás elleni védelem: igen
- Közeggel érintkező anyagok: 1.4401 (rozsdamentes acél / 316); 1,4404 (rozsdamentes acél / 316L); sárgaréz (2,0371); Vegyileg nikkelezett sárgaréz; PPS; O-gyűrű: FKM
- Ismételhetőség - áramlásfigyelés: ± 1% MEW
- Termék típus
Mechatronikus átfolyás érzékelő
- Gyártói szám
SB2257
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Jellemzők
LED-es jelző
- Csatlakozó
M12
- Megszólalási idő
0.01 mp
- Kimenetek
IO-Link
- Anyag
Nemesacél
- Tömítőanyag
FKM
- Média hőmérséklet (min.)
-10 °C
- Médiahőmérséklet (max.)
100 °C
- Üzemi nyomás (max.)
63 bar
- Pontosság ±
5 %
- Súly
2809.500 g
- Környezeti hőmérséklet (min.)
0 °C
- Max. környezeti hőmérséklet
60 °C
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
nem jellemző
