ifm Electronic Nyomásérzékelő 1 db PF2953 -0.1 MPa - 2.5 MPa M12 1 nyitó, 1 záró, Analóg darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
2.5 MPa
Adatlap (PDF)
Szám
Összesen (522 990 Ft / Darab)
522 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők

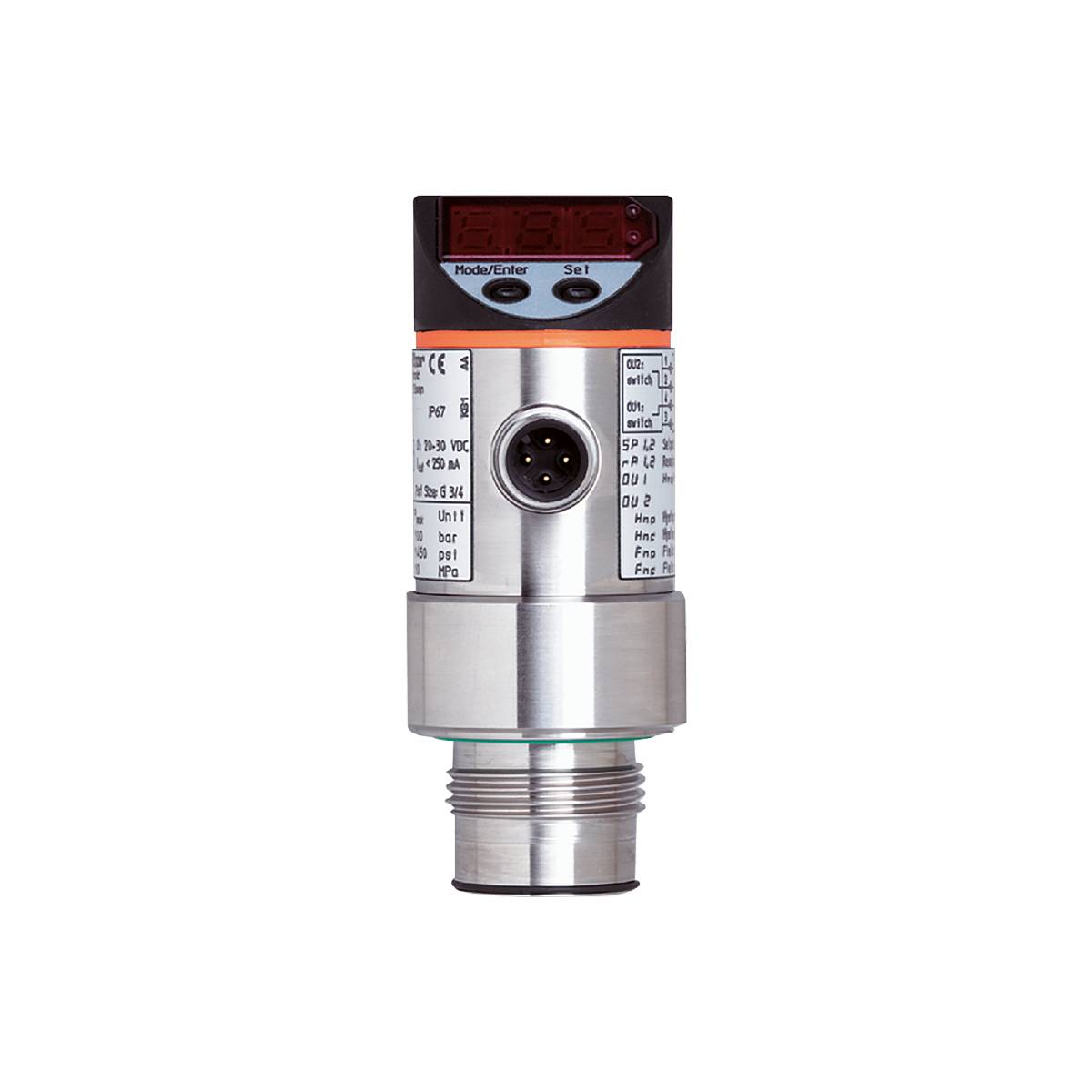

ifm PF2953 Elektronikus nyomásérzékelő
- Kombinált szintmérés és határérték érzékelés analóg/kapcsoló kimenettel
- Programozható analóg és kapcsoló kimenet
- Hosszú távú stabilitás a nagy ismételhetőségnek és az alacsony jelleggörbe eltérésnek köszönhetően
- Higiénikus kialakítás az élelmiszer- és italipar követelményeinek megfelelően
- Süllyesztett szerelés tartályokba, tartályokba és csövekben
Műszaki adatok
- Analóg kimeneti feszültség [V]: 0...10; (méretezhető 1:4)
- Analóg kimeneti áram [mA]: 4...20; (méretezhető 1:4)
- Analóg végpont [bar]: 5,3...25
- Analóg végpont [MPa]: 0,53...2,5
- Analóg végpont [psi]: 76...363
- Analóg kezdőpont [bar]: -1...18.8
- Analóg kiindulópont [MPa]: -0,1...1,88
- Analóg kiindulópont [psi]: -15...272
- Válaszidő [ms]:< 3
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 2
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
- Kijelző: Kapcsolási állapot: 2 x LED, piros; Funkciókijelző: 7 szegmenses LED kijelző; Méretek: 7 szegmenses LED kijelző
- Kijelző egység: bár; psi; MPa
- Nyomószilárdság [MPa]: 10
- Nyomószilárdság [psi]: 1450
- [MPa]-os lépésekben: 0,01
- Jellemző görbe eltérés:< ±0,6; (1:1 halkítás, linearitás, beleértve a hiszterézist és az ismételhetőséget, a határérték beállítása a DIN EN IEC 62828-1 szerint)
- Linearitási eltérés százalékos tartománya:< ±0,5; (Csökkentsd le 1:1)
- Mérési tartomány [MPa]: -0,1...2,5
- Min. feltörési nyomás [MPa]: 20
- Visszaállítási pont rP [MPa]: -0,09...2,49
- Kapcsolási pont SP [MPa]: -0,08...2,5
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Alkalmazás: Öblíthető front az élelmiszer- és italipar számára
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; (konfigurálható)
- Készenléti késleltetési idő [s]: 0,2
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 20...30 DC
- Csillapítási analóg kimeneti dAA szintek [s]: 0 - 0,1 - 0,5 - 2
- Csillapítási folyamat értéke dAP [s]: 0...4
- A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 250
- Nyomás típusa: relatív nyomás; vákuum
- Nyomószilárdság [bar]: 100
- Elektromos kivitel: PNP/NPN
- Összes kimenet: 2
- Súly [g]: 269 650
- Hiszterézis eltérés:< ±0,1; (Csökkentsd le 1:1)
- [bar]-os lépésekben: 0.1
- [psi] lépésekben: 1
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (Csökkentsd le 1:1 arányban; évente)
- Max. felfutási idő analóg kimenet [ms]: 3
- Max. terhelés [Ω]: (Ub - 10 V) / 20 mA
- Max. feszültségesés DC [V] kimenet: 2
- Média: pépes és szilárd hordozó; Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...80
- Mérési tartomány [bar]: -1...25
- Mérési tartomány [psi]: -15...363
- Min. felszakítási nyomás [bar]: 200
- Min. feltörési nyomás [psi]: 2900
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális terhelési ellenállás [Ω]: 2000
- Összeszerelés: 350°-ban elforgatható ház
- MTTF: 170
- Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási logika; áram/feszültség kimenet; Csillapítás; megjelenítési érték beállítása; A kijelző forgatható/kikapcsolható; kijelző egység; nulla pont; span
- Folyamat csatlakozás: menetes csatlakozás G 3/4 külső menet
- Visszakapcsolási pont rP [bar]: -0,9...24,9
- Visszaállítási pont rP [psi]: -13...362
- Kapcsolási frekvencia DC [Hz]:< 170
- Kapcsolási pont SP [bar]: -0,8...25
- Kapcsolási pont SP [psi]: -12...363
- Védettség: IP67
- Érintésvédelmi osztály: III.
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 60
- A hőmérsékleti együttható nulla pontja:< ±0,1; (0...80 °C)
- Hőmérséklet együttható tartomány:< ±0,2; (0...80 °C)
- Holttér mentes: igen
- Túlterhelés igazolás: igen
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: Kerámia (99,9% Al2O3); 1,4435 (rozsdamentes acél / 316L); Felületkezelés: Ra< 0,4/Rz 4; PTFE
- Csomagolás
darab
- Termék típus
Nyomásérzékelő
- Gyártói szám
PF2953
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Kimenetek
PNP
NPN
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
M12 dugó
- Mérési tartomány (min. nyomás)
-0.1 MPa
- Mérési tartomány (max. nyomás)
2.5 MPa
- Mérési tartomány (nyomás)
-0.1 MPa - 2.5 MPa
- Üzemi feszültség (min.)
20 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
20 - 30 V/DC
- Érintkező típus
1 nyitó
1 záró
Analóg
- Berst nyomás
200 bar
- Csőcsatlakozó
G3/4 AG
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
269.650 g
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321731 ifm Electronic Nyomásérzékelő 1 db PF2953 -0.1 MPa - 2.5 MPa M12 1 nyitó, 1 záró, Analóg darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321731 ifm Electronic Nyomásérzékelő 1 db PF2953 -0.1 MPa - 2.5 MPa M12 1 nyitó, 1 záró, Analóg darab
Leírás
ifm PF2953 Elektronikus nyomásérzékelő
