ifm Electronic Nyomásérzékelő 1 db PI2602 -0.1 MPa - 10 MPa M12 1 nyitó, 1 záró, Analóg önálló
Csomagolás
önálló
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
10 MPa
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (514 990 Ft / Darab)
514 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők

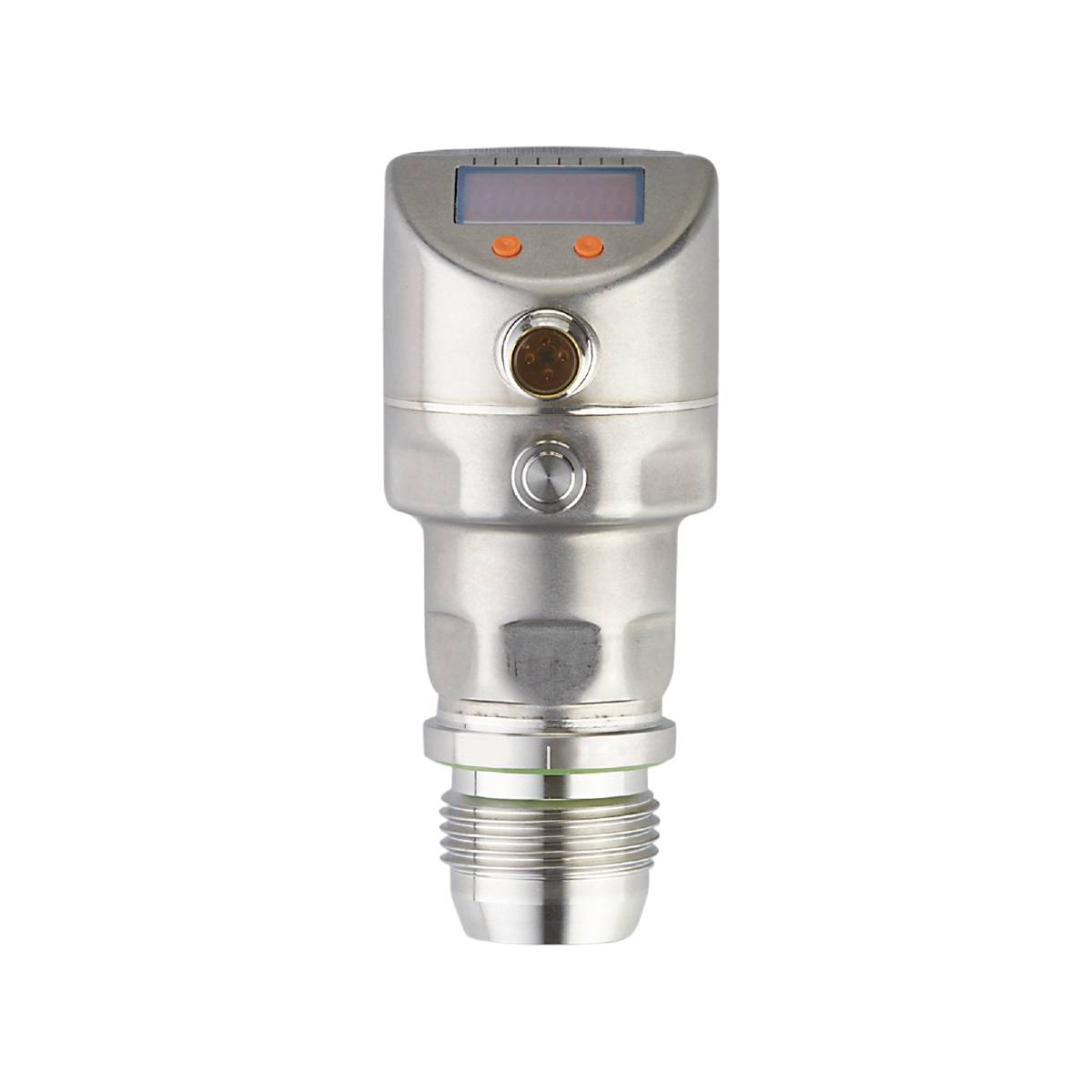

ifm PI2602 Elektronikus nyomásérzékelő
- Robusztus rozsdamentes acél ház élelmiszer- és italiparban való használatra
- Higiénikus, elöl öblíthető kivitel
- Ellenáll az agresszív tisztítószerekkel végzett nagynyomású tisztításnak
- Magas hőmérséklet-állóság és magas védelmi osztály
- Programozható analóg és kapcsoló kimenet
- Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20, invertálható; (skálázható)
- Analóg végpont [bar]: 24...100
- Analóg végpont [MPa]: 2,4...10
- Analóg végpont [psi]: 348...1450
- Analóg kiindulópont [bar]: -1...75
- Analóg kiindulópont [MPa]: -0,1...7,5
- Analóg kiindulópont [psi]: -15...1088
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 2
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
- Kijelző: Kijelző egység: LED, zöld; Kapcsolási állapot: LED, sárga; Funkciókijelző: alfanumerikus kijelző, 4 számjegy; Mért értékek: alfanumerikus kijelző, 4 számjegy
- Kijelző egység: bár; MPa; psi; a fesztáv %-a
- Nyomószilárdság [MPa]: 20
- Nyomószilárdság [psi]: 2900
- [MPa]-os lépésekben: 0,01
- IO-Link verzió: 1.0
- Jellemző görbe eltérés:< ±0,5; (1:1 halkítás, linearitás, beleértve a hiszterézist és az ismételhetőséget, a határérték beállítása a DIN EN IEC 62828-1 szerint)
- Linearitási eltérés százalékos tartománya:< ±0,15; (Csökkentsd le 1:1)
- Mérési tartomány [MPa]: -0,1...10
- Min. feltörési nyomás [MPa]: 65
- Visszaállítási pont rP [MPa]: -0,1...9,98
- Kapcsolási pont SP [MPa]: -0,08...10
- A kapcsolási pont pontossági tartománya:< ±0,5; (Csökkentsd le 1:1)
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Alkalmazás: Öblítő front az élelmiszer- és italipar számára
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; IO Link; (konfigurálható)
- Korlátozottan használható: Gáz-halmazállapotú közegekben, nyomáson> 25 bar csak kérésre
- Szükséges mester port osztály: A
- Készenléti késleltetési idő - 2_vezeték [s]: 1
- Készenléti késleltetési idő - 3_vezetékes [s]: 0,5
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség - 2_vezetékes [V]: 20...32 DC
- Üzemi feszültség - 3_vezetékes [V]: 18...32 DC
- A dAA analóg kimenet csillapítása [s]: 0,01...99,99
- Csillapítási folyamat értéke dAP [s]: 0...30
- A kapcsolókimenet állandó áramterhelhetősége DC - 3_wire [mA]: 250
- Nyomás típusa: relatív nyomás; vákuum
- Nyomószilárdság [bar]: 200
- Elektromos kivitel: PNP/NPN
- Összes kimenet: 2
- Súly [g]: 374 000
- Hiszterézis eltérés:< ±0,15; (Csökkentsd le 1:1)
- [bar]-os lépésekben: 0.1
- [psi] lépésekben: 1
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (Csökkentsd le 1:1 arányban; évente)
- Max. terhelés - 2_vezető [Ω]: 300
- Max. terhelés - 3 vezeték [Ω]: (Ub - 10 V) / 20 mA
- Max. feszültségesés DC kimenet - 3_vezeték [V]: 2
- Média: pépes és szilárd hordozó; Folyékony és gáznemű közeg
- Közepes hőmérséklet [°C]: -25...125; (145 max. 1 óra)
- Mérési tartomány [bar]: -1...100
- Mérési tartomány [psi]: -15...1450
- Min. válaszidő kapcsolási kimenet dAP - 3_wire [ms]: 3
- Min. felszakítási nyomás [bar]: 650
- Min. feltörési nyomás [psi]: 9425
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500VDC)
- Minimális folyamatidő [ms]: 2.3
- MTTF: 154
- Profilok: nincs profil
- Folyamat csatlakozás: Menetes csatlakozás G 1 külső menetes tömítőkúp
- Analóg folyamatadatok: 1
- Bináris folyamatadatok: 2
- Visszakapcsolási pont rP [bar]: -1...99,8
- Visszaállítási pont rP [psi]: -15...1448
- Kapcsolási frekvencia DC - 3_wire [Hz]: 125
- Kapcsolási pont SP [bar]: -0,8...100
- Kapcsolási pont SP [psi]: -12...1450
- Védettség: IP 67; IP68; IP69K
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Lépés válaszidő analóg kimenet - 2_vezeték [ms]: 45
- Lépés válaszidő analóg kimenet - 3_vezetékes [ms]: 7
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel - 2_vezetékes [mA]: 3,6...21
- Áramfelvétel - 3_vezetékes [mA]:< 45
- A hőmérsékleti együttható nulla pontja:< ±0,2; (0...70 °C)
- Hőmérséklet együttható tartomány:< ±0,2; (0...70 °C)
- Holttér mentes: igen
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: Kerámia (99,9% Al2O3); 1,4435 (rozsdamentes acél / 316L); Felületkezelés: Ra< 0,4/Rz 4; PTFE
- Csomagolás
önálló
- Termék típus
Nyomásérzékelő
- Gyártói szám
PI2602
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Megszólalási idő
3 ms
- Kimenetek
PNP
NPN
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
IO-Link
- Mérési tartomány (min. nyomás)
-0.1 MPa
- Mérési tartomány (max. nyomás)
10 MPa
- Mérési tartomány (nyomás)
-0.1 MPa - 10 MPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
32 V/DC
- Üzemi feszültség
18 - 32 V/DC
- Érintkező típus
1 nyitó
1 záró
Analóg
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
374.000 g
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3321705 ifm Electronic Nyomásérzékelő 1 db PI2602 -0.1 MPa - 10 MPa M12 1 nyitó, 1 záró, Analóg önálló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321705 ifm Electronic Nyomásérzékelő 1 db PI2602 -0.1 MPa - 10 MPa M12 1 nyitó, 1 záró, Analóg önálló
Leírás
ifm PI2602 Elektronikus nyomásérzékelő
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
