ifm Electronic Nyomásérzékelő 1 db PM1703 -0.1 MPa - 2.5 MPa M12 Analóg darab
Csomagolás
darab
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
2.5 MPa
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (375 990 Ft / Darab)
375 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők

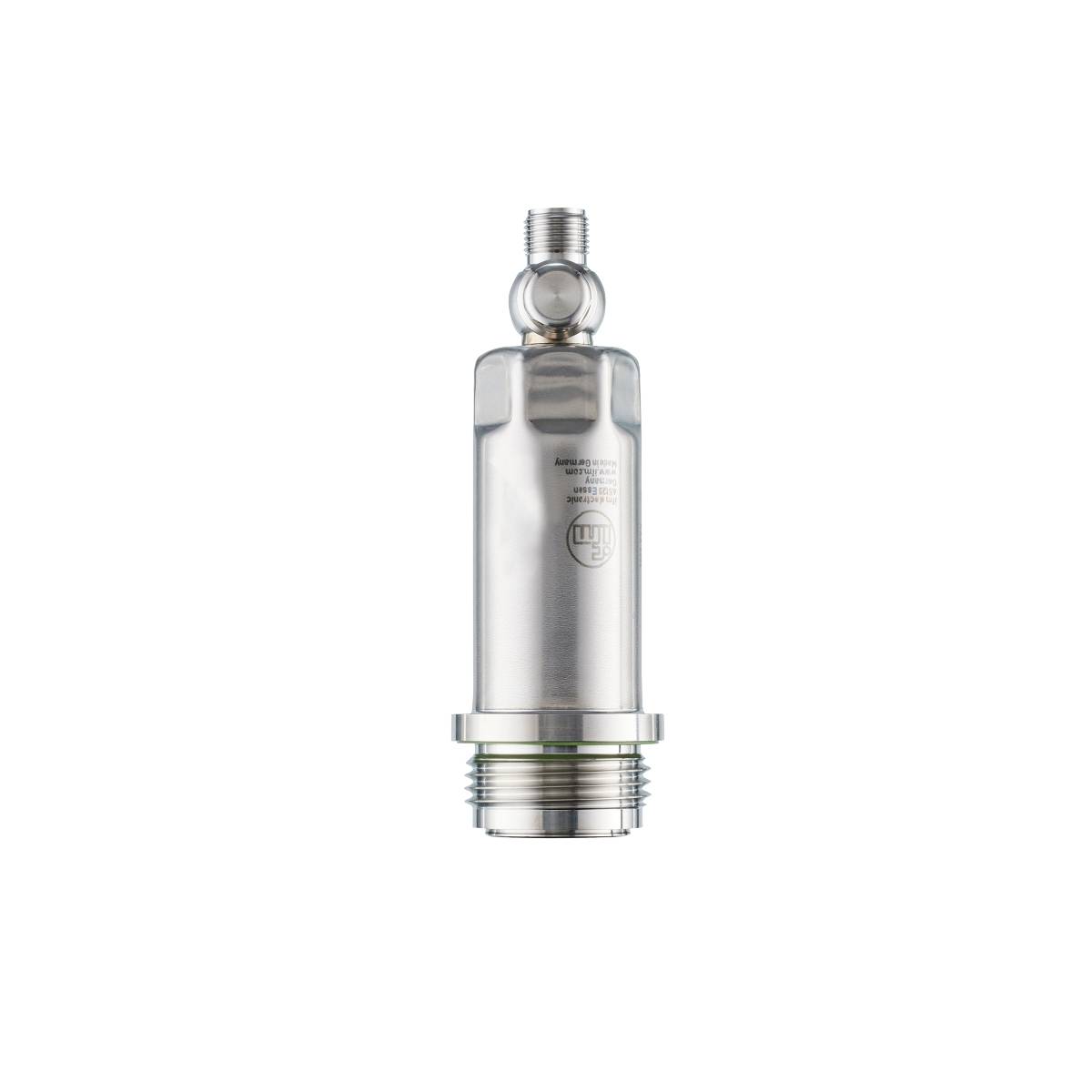

ifm PM1703 Elektronikus nyomásérzékelő
- Robusztus rozsdamentes acél ház élelmiszer- és italiparban való használatra
- Higiénikus, süllyesztett homlokzati kialakítás
- Ellenáll az agresszív tisztítószerekkel végzett nagynyomású tisztításnak
- Magas hőmérséklet-állóság és magas védelmi osztály
- Pontos analóg kimenet és kényelmes kommunikáció az IO-Link segítségével
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20; (skálázható)
- Analóg végpont [bar]: 4...25
- Analóg végpont [MPa]: 0,4...2,5
- Analóg végpont [psi]: 58...362,6
- Analóg kezdőpont [bar]: -1...20
- Analóg kiindulópont [MPa]: -0,1...2
- Analóg kiindulópont [psi]: -14,6...290
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 1; (IO-Link)
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 1; Analóg kimenetek száma: 1
- Nyomószilárdság [MPa]: 10
- Nyomószilárdság [psi]: 1450
- [MPa]-os lépésekben: 0,001
- IO-Link revízió: 1.1
- Jellemző görbe eltérés:< ±0,2; (Linearitás, beleértve a hiszterézist és az ismételhetőséget, a határérték beállítása a DIN EN IEC 62828-1 szerint)
- Linearitási eltérés százalékos tartománya:< ±0,15; (Csökkentsd le 1:1)
- Mérési tartomány [MPa]: -0,1...2,5
- Mérőelem: kerámia-kapacitív nyomásmérő cella
- Min. feltörési nyomás [MPa]: 35
- SDCI szabvány: IEC 61131-9
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Meghúzási nyomaték [Nm]: 35
- Alkalmazás: Öblítő front az élelmiszer- és italipar számára
- Kimeneti jel: analóg jel; IO Link; (konfigurálható)
- Szükséges mester port osztály: A
- Készenléti késleltetési idő - 2_vezeték [s]: 1
- Készenléti késleltetési idő - 3_vezetékes [s]: 0,5
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC
- Analóg kimenet csillapítása dAA [s]: 0...4
- Nyomás típusa: relatív nyomás; vákuum
- Nyomószilárdság [bar]: 100
- Összes kimenet: 2
- Súly [g]: 307 600
- Megjegyzések a pontossággal/eltérésekkel kapcsolatban: további információkért lásd a Diagramok és görbék részt
- Hiszterézis eltérés:< ±0,15; (Csökkentsd le 1:1)
- [bar]-os lépésekben: 0,01
- [psi] lépésekben: 0,2
- IO-Link funkciók (aciklikus): Alkalmazás-specifikus jelölés; belső hőmérséklet
- IO-Link felbontási nyomás [bar]: 0,005
- Kommunikációs interfész: IO-Link
- Rövidzárlatbiztos: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (Csökkentsd le 1:1 arányban; évente)
- MAWP a CRN szerinti alkalmazásokhoz [bar]: 60
- Max. terhelés [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Média: pépes és szilárd hordozó; Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...150
- Mérési tartomány [bar]: -1...25
- Mérési tartomány [psi]: -14,6...362,6
- Min. felszakítási nyomás [bar]: 350
- Min. feltörési nyomás [psi]: 5075
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális folyamatidő [ms]: 3.2
- MTTF: 323
- Profilok: digitális mérőérzékelő (0x000A), azonosítás és diagnosztika (0x4000)
- Folyamat csatlakozás: Menetes csatlakozás G 1 külső menet Aseptoflex Vario
- Analóg folyamatadatok: 3
- Bináris folyamatadatok: 0
- Védettség: IP 67; IP68; IP69K
- Érintésvédelmi osztály: III.
- SIO mód: nem
- Lépés válaszidő analóg kimenet - 2_vezeték [ms]: 30
- Lépésválaszidő analóg kimenet - 3_vezetékes [ms]: 7
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel - 2_vezetékes [mA]: 3,5...21,5
- Áramfelvétel - 3_vezetékes [mA]:< 45
- Hőmérséklet figyelés: nem
- Holttér szabad: igen
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: Kerámia (99,9% Al2O3); 1,4435 (rozsdamentes acél / 316L); Felületkezelés: Ra< 0,4/Rz 4; PTFE
- Csomagolás
darab
- Termék típus
Nyomásérzékelő
- Gyártói szám
PM1703
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Megszólalási idő
7 ms
- Kimenetek
Analóg áram
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
IO-Link
- Felbontás
0.005 bar
- Mérési tartomány (min. nyomás)
-0.1 MPa
- Mérési tartomány (max. nyomás)
2.5 MPa
- Mérési tartomány (nyomás)
-0.1 MPa - 2.5 MPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Érintkező típus
Analóg
- Berst nyomás
350 bar
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
307.600 g
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321503 ifm Electronic Nyomásérzékelő 1 db PM1703 -0.1 MPa - 2.5 MPa M12 Analóg darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321503 ifm Electronic Nyomásérzékelő 1 db PM1703 -0.1 MPa - 2.5 MPa M12 Analóg darab
Leírás
ifm PM1703 Elektronikus nyomásérzékelő
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
