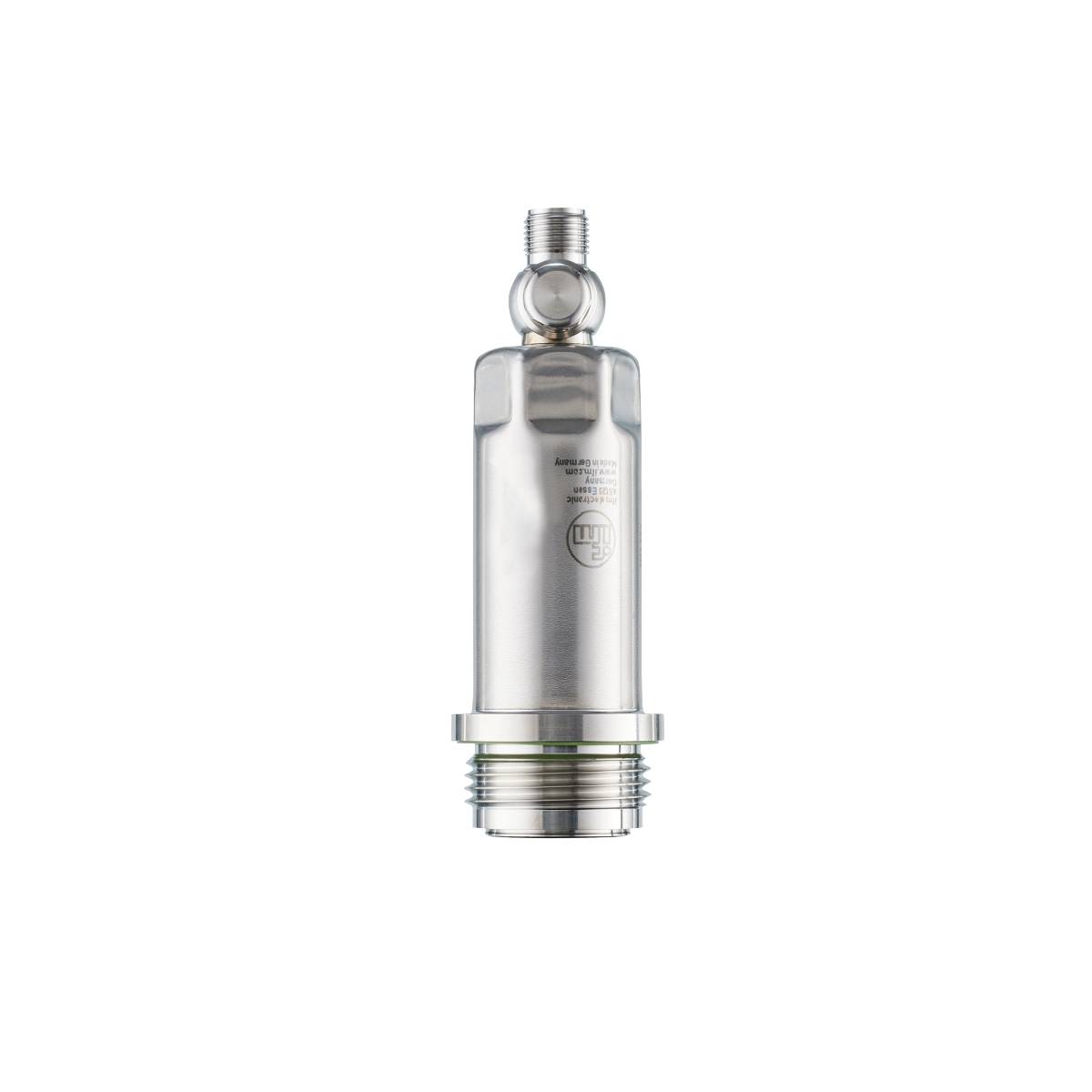

ifm Electronic Nyomásérzékelő 1 db PM1706 -12.5 kPa - 250 kPa M12 Analóg
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
250 kPa
Max. üzemi feszültség
30 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (375 990 Ft / Darab)
375 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm PM1706 Elektronikus nyomásérzékelő
- Robusztus rozsdamentes acél ház élelmiszer- és italiparban való használatra
- Higiénikus, elöl öblíthető kivitel
- Ellenáll az agresszív tisztítószerekkel végzett nagynyomású tisztításnak
- Magas hőmérséklet-állóság és magas védelmi osztály
- Pontos analóg kimenet és kényelmes kommunikáció az IO-Link segítségével
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20; (skálázható)
- Analóg végpont [kPa]: -37,5...250
- Analóg végpont [mbar]: 375...2500
- Analóg végpont [psi]: 5,44...36,26
- Analóg kezdőpont [kPa]: -12,5...200
- Analóg kiindulópont [mbar]: -125...2000
- Analóg kiindulópont [psi]: -1,82...29
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 1; (IO-Link)
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 1; Analóg kimenetek száma: 1
- Nyomószilárdság [psi]: 290
- IO-Link revízió: 1.1
- Jellemző görbe eltérés:< ±0,2; (Linearitás, beleértve a hiszterézist és az ismételhetőséget, a határérték beállítása a DIN EN IEC 62828-1 szerint)
- Linearitási eltérés százalékos tartománya:< ±0,15; (Csökkentsd le 1:1)
- Mérőelem: kerámia-kapacitív nyomásmérő cella
- SDCI szabvány: IEC 61131-9
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Meghúzási nyomaték [Nm]: 35
- Alkalmazás: Öblíthető front az élelmiszer- és italipar számára
- Kimeneti jel: analóg jel; IO Link; (konfigurálható)
- Szükséges mester port osztály: A
- Készenléti késleltetési idő – 2_vezeték [s]: 1
- Készenléti késleltetési idő - 3_vezetékes [s]: 0,5
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC
- Analóg kimenet csillapítása dAA [s]: 0...4
- Nyomás típus: relatív nyomás
- Nyomószilárdság [kPa]: 2000
- Nyomószilárdság [mbar]: 20000
- Összes kimenet: 2
- Súly [g]: 307 400
- Megjegyzések a pontossággal/eltérésekkel kapcsolatban: további információkért lásd a Diagramok és görbék részt
- Hiszterézis eltérés:< ±0,15; (Csökkentsd le 1:1)
- [kPa]-os lépésekben: 0,1
- [mbar] lépésekkel: 1
- [psi] lépésekben: 0,02
- IO-Link funkciók (aciklikus): Alkalmazás-specifikus jelölés; belső hőmérséklet
- IO-Link felbontási nyomás [mbar]: 0,5
- Kommunikációs interfész: IO-Link
- Rövidzárlatbiztos: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (Csökkentsd le 1:1 arányban; évente)
- MAWP a CRN szerinti alkalmazásokhoz [bar]: 20
- Max. terhelés [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Média: pépes és szilárd hordozó; Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...150
- Mérési tartomány [bar]: -0,125...2,5
- Mérési tartomány [kPa]: -12,5...250
- Mérési tartomány [mbar]: -125...2500
- Mérési tartomány [psi]: -1,82...36,26
- Min. felszakítási nyomás [kPa]: 5000
- Min. felszakítási nyomás [mbar]: 50000
- Min. feltörési nyomás [psi]: 725
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális folyamatidő [ms]: 3.2
- MTTF: 323
- Profilok: digitális mérőérzékelő (0x000A), azonosítás és diagnosztika (0x4000)
- Folyamat csatlakozás: Menetes csatlakozás G 1 külső menet Aseptoflex Vario
- Analóg folyamatadatok: 3
- Bináris folyamatadatok: 0
- Védettség: IP 67; IP68; IP 69K
- Érintésvédelmi osztály: III.
- SIO mód: nem
- Lépés válaszidő analóg kimenet - 2_vezeték [ms]: 30
- Lépésválaszidő analóg kimenet - 3_vezetékes [ms]: 7
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel - 2_vezetékes [mA]: 3,5...21,5
- Áramfelvétel - 3_vezetékes [mA]:< 45
- Hőmérséklet figyelés: nem
- Holttér szabad: igen
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: Kerámia (99,9% Al2O3); 1,4435 (rozsdamentes acél / 316L); Felületkezelés: Ra< 0,4/Rz 4; PTFE
- Termék típus
Nyomásérzékelő
- Gyártói szám
PM1706
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Megszólalási idő
30 ms
- Kimenetek
Analóg
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
IO-Link
- Pontosság
0.2 %
- Mérési tartomány (min. nyomás)
-12.5 kPa
- Mérési tartomány (max. nyomás)
250 kPa
- Mérési tartomány (nyomás)
-12.5 kPa - 250 kPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Üzemáram
21.5 mA
- Érintkező típus
Analóg
- Berst nyomás
5000 kPa
- Csőcsatlakozó
G1"
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
307.400 g
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321506 ifm Electronic Nyomásérzékelő 1 db PM1706 -12.5 kPa - 250 kPa M12 Analóg
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321506 ifm Electronic Nyomásérzékelő 1 db PM1706 -12.5 kPa - 250 kPa M12 Analóg
Leírás
ifm PM1706 Elektronikus nyomásérzékelő
