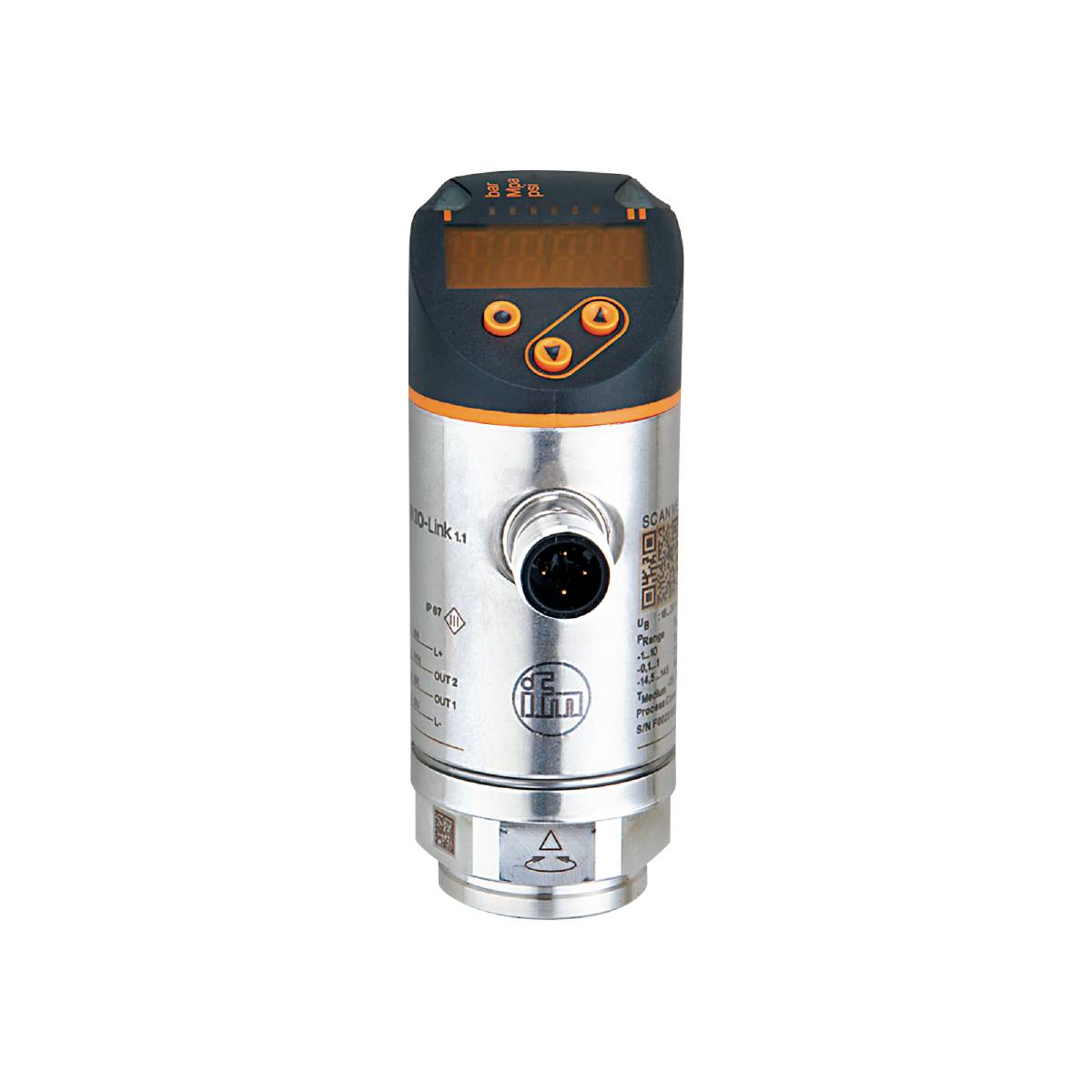

ifm Electronic Nyomásérzékelő 1 db PN2094 -0.1 MPa - 1 MPa M12 1 nyitó, 1 záró, Analóg
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Túlnyomás
Mérési tartomány (max. nyomás)
1 MPa
Max. üzemi feszültség
30 V/DC
Adatlap (PDF)
Szám
Összesen (319 990 Ft / Darab)
319 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm PN2094 Elektronikus nyomásérzékelő
- Két kapcsolókimenet, egy IO-Linkként, egy pedig analóg kimenetként programozható
- Piros-zöld váltakozó kijelző a jó területek egyértelmű jelölésére
- Optimális beállítás a folyamatcsatlakozás forgathatóságának köszönhetően
- Hosszú távú stabilitás a nagy túlterhelési ellenállásnak köszönhetően
- Robusztus kialakítás zord ipari környezetben való használatra
- Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével
Műszaki adatok
- Analóg kimeneti feszültség [V]: 0...10; (méretezhető 1:5)
- Analóg kimeneti áram [mA]: 4...20; (méretezhető 1:5)
- Analóg végpont [bar]: 1...10
- Analóg végpont [MPa]: 0,1...1
- Analóg végpont [psi]: 14,6...145
- Analóg kezdőpont [bar]: -1...8
- Analóg kiindulópont [MPa]: -0,1...0,8
- Analóg kiindulópont [psi]: -14,6...116
- Válaszidő [ms]:< 1.5
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 2
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
- Kijelző: Kijelző egység: 3 x LED, zöld (bar, psi, MPa); Kapcsolási állapot: 2 x LED, sárga; Mért értékek: alfanumerikus kijelző, piros/zöld 4 számjegy
- Nyomószilárdság [MPa]: 7,5
- Nyomószilárdság [psi]: 1087
- Lépésenként - Gyári beállítás / CMPT = 2 [MPa]: 0,002
- lépésekben - Status_B High Resolution / CMPT = 3 [MPa]: 0,001
- IO-Link revízió: 1.1
- Jellemző görbe eltérés:< ±0,25 (BFSL) /< ± 0,5 (LS); (Hajtsa le 1:1 arányban; BFSL = legjobban illeszkedő egyenes vonal (minimális érték beállítása); LS = határpont beállítása)
- Mérési tartomány [MPa]: -0,1...1
- Mérőelem: kerámia-kapacitív nyomásmérő cella
- Minimális távolság SP és rP között – Gyári beállítás / CMPT = 2 [MPa]: 0,006
- Minimális távolság SP és rP között – Status_B High Resolution / CMPT = 3 [MPa]: 0,005.
- Min. feltörési nyomás [MPa]: 15
- Reset point rP - Gyári beállítás / CMPT = 2 [MPa]: -0,098...0,996
- Visszaállítási pont rP – Állapot_B Nagy felbontás / CMPT = 3 [MPa]: -0,098...0,996
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [MPa]: -0,094...1
- Kapcsolási pont SP - Állapot_B, nagy felbontású / CMPT = 3 [MPa]: -0,094...1
- A kapcsolási pont pontossági tartománya:< ±0,4; (Csökkentsd le 1:1)
- SDCI szabvány: IEC 61131-9
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Meghúzási nyomaték [Nm]: 25...35; (ajánlott nyomaték; kenéstől, tömítéstől és nyomásterheléstől függően)
- Alkalmazás: ipari felhasználásra
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; IO Link; (konfigurálható)
- Szükséges master port osztály: A; (ha a PIN 2 nincs csatlakoztatva: B)
- Készenléti késleltetési idő [s]: 0,3
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC; (SEL/PEL szerint)
- Analóg kimenet csillapítása dAA [s]: 0...4
- Csillapítási folyamat értéke dAP [s]: 0...4
- A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 250
- Fojtószelep elem jelen van: nincs (utólag beszerelhető)
- Nyomás típusa: relatív nyomás; vákuum
- Nyomószilárdság [bar]: 75
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Állítható késleltetési idő dS, dr [s]: 0...50
- Elektromos kivitel: PNP/NPN
- Összes kimenet: 2
- Súly [g]: 239 000
- Megjegyzések a pontossággal/eltérésekkel kapcsolatban: Kapcsolási pont pontosság, karakterisztikus görbe eltérése DNVGL alatt:< ±1%
- Hiszterézis eltérés:< ±0,1; (Csökkentsd le 1:1)
- Lépésenként - Gyári beállítás / CMPT = 2 [bar]: 0,02
- Lépésenként - Gyári beállítás / CMPT = 2 [psi]: 0,2
- Lépésekkel - Állapot_B Nagy felbontás / CMPT = 3 [bar]: 0,01
- A következő lépésekben: - Status_B High Resolution / CMPT = 3 [psi]: 0,1
- IO-Link funkciók (aciklikus) - Gyári beállítás / CMPT = 2: Alkalmazás-specifikus jelölés
- IO-Link funkciók (aciklikus) - Status_B High Resolution / CMPT = 3: Alkalmazás-specifikus jelölés
- IO-Link felbontási nyomás - Gyári beállítás / CMPT = 2 [bar]: 0,01
- IO-Link felbontási nyomás - Status_B High Resolution / CMPT = 3 [bar]: 0,005
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,05; (Hangosítás 1:1 arányban; 6 havonta)
- Max. felfutási idő analóg kimenet [ms]: 3
- Max. terhelés [Ω]: 500
- Max. feszültségesés DC [V] kimenet: 2
- Közeg: Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...80
- Mérési tartomány [bar]: -1...10
- Mérési tartomány [psi]: -14,6...145
- Minimális távolság SP és rP között – Gyári beállítás / CMPT = 2 [bar]: 0,06
- Minimális távolság SP és rP között - Gyári beállítás / CMPT = 2 [psi]: 0,6
- Minimális távolság az SP és az rP között – Status_B High Resolution / CMPT = 3 [bar]: 0,05.
- Minimális távolság az SP és az rP között - Status_B High Resolution / CMPT = 3 [psi]: 0,6
- Min. felszakítási nyomás [bar]: 150
- Min. feltörési nyomás [psi]: 2175
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális terhelési ellenállás [Ω]: 2000
- Min. folyamatciklus - Gyári beállítás / CMPT = 2 [ms]: 2.3
- Min. folyamatciklus - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 138
- Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási/lekapcsolási késleltetés; Csillapítás; kijelző egység; Áram/feszültség kimenet
- Profil - Gyári beállítás / CMPT = 2: Intelligens érzékelő: Process Data Variable; Készülék azonosítás, készülék diagnosztika
- Profil – Állapot_B, nagy felbontású / CMPT = 3: Intelligens érzékelő ED2: Digitális mérőérzékelő (0x000A), azonosítás és diagnosztika (0x4000)
- Folyamat csatlakozás: Menetes csatlakozás G 1/4 belső menet (DIN EN ISO 1179-2)
- Reset point rP - Gyári beállítás / CMPT = 2 [bar]: -0,98...9,96
- Reset point rP - Gyári beállítás / CMPT = 2 [psi]: -14,2...144,4
- RP visszaállítási pont – Állapot_B Nagy felbontás / CMPT = 3 [bar]: -0,98...9,96
- Visszakapcsolási pont rP - Status_B High Resolution / CMPT = 3 [psi]: -14,2...144,4
- Kapcsolási frekvencia DC [Hz]:< 500
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [bar]: -0,94...10
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [psi]: -13,6...145
- Kapcsolási pont SP - Állapot_B, nagy felbontású / CMPT = 3 [bar]: -0,94...10
- Kapcsolási pont SP - Status_B High Resolution / CMPT = 3 [psi]: -13,6...145
- Védettség: IP 65; IP67
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 35
- A hőmérsékleti együttható nulla pontja:< ±0,2; (-0...80 °C)
- Hőmérséklet együttható tartomány:< ±0,2; (-0...80 °C)
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: 1.4404 (rozsdamentes acél / 316L); Al2O3 (kerámia); FKM
- Termék típus
Nyomásérzékelő
- Gyártói szám
PN2094
- Csatlakozó
M12
- Kivitel
Túlnyomás
- Kimenetek
PNP
NPN
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
IO-Link
- Mérési tartomány (min. nyomás)
-0.1 MPa
- Mérési tartomány (max. nyomás)
1 MPa
- Mérési tartomány (nyomás)
-0.1 MPa - 1 MPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Érintkező típus
1 nyitó
1 záró
Analóg
IP65/67
- Csőcsatlakozó
G1/4 IG
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
0.2400 kg
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321362 ifm Electronic Nyomásérzékelő 1 db PN2094 -0.1 MPa - 1 MPa M12 1 nyitó, 1 záró, Analóg
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321362 ifm Electronic Nyomásérzékelő 1 db PN2094 -0.1 MPa - 1 MPa M12 1 nyitó, 1 záró, Analóg
Leírás
ifm PN2094 Elektronikus nyomásérzékelő
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
