Hasonló kivitel

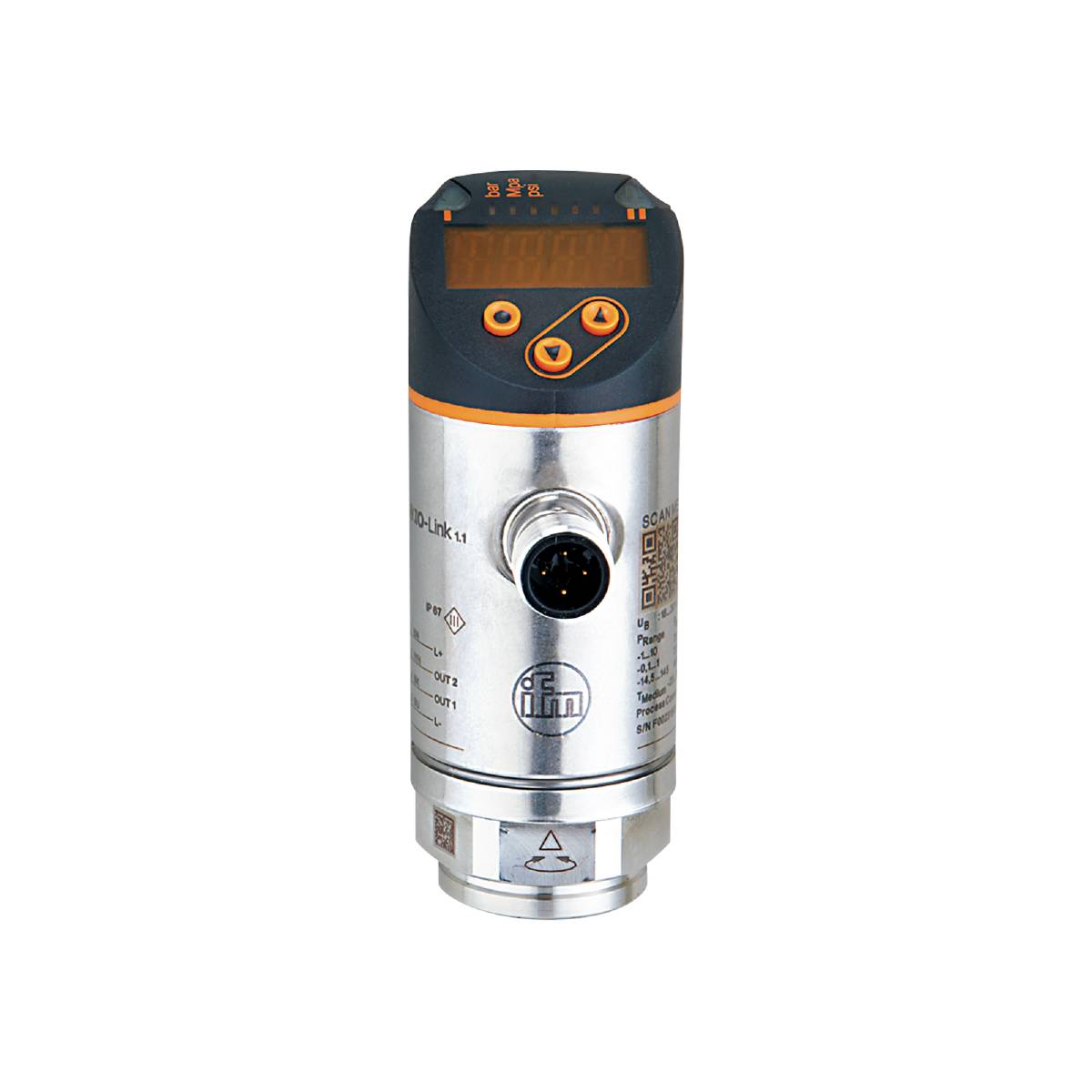

ifm Electronic Nyomásérzékelő 1 db PN3071 0 MPa - 25 MPa M12 1 nyitó, 1 záró, Analóg
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Túlnyomás
Mérési tartomány (max. nyomás)
25 MPa
Max. üzemi feszültség
30 V/DC
Adatlap (PDF)
Szám
Összesen (300 990 Ft / Darab)
300 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm PN3071 Elektronikus nyomásérzékelő
- Programozható kapcsoló kimenet IO-Link és analóg kimenettel
- Piros-zöld váltakozó kijelző a jó területek egyértelmű jelölésére
- Optimális beállítás a folyamatcsatlakozás forgathatóságának köszönhetően
- Hosszú távú stabilitás a nagy túlterhelési ellenállásnak köszönhetően
- Robusztus kialakítás zord ipari környezetben való használatra
- Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével
Műszaki adatok
- Analóg kimeneti feszültség [V]: 0...10
- Analóg kimeneti áram [mA]: 4...20
- Válaszidő [ms]:< 3
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 1
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 1; Analóg kimenetek száma: 1
- Kijelző: Kijelző egység: 3 x LED, zöld (bar, psi, MPa); Kapcsolási állapot: 1 x LED, sárga; Mért értékek: alfanumerikus kijelző, piros/zöld 4 számjegy
- Nyomószilárdság [MPa]: 50
- Nyomószilárdság [psi]: 7250
- Lépésenként - Gyári beállítás / CMPT = 2 [MPa]: 0,1
- Lépésekkel - Status_B, nagy felbontású / CMPT = 3 [MPa]: 0,1
- IO-Link revízió: 1.1
- Jellemző görbe eltérés:< ±0,25 (BFSL) /< ± 0,5 (LS); (BFSL = legjobban illeszkedő egyenes vonal (legkisebb érték beállítás); LS = határpont beállítása)
- Mérési tartomány [MPa]: 0...25
- Mérőelem: fém vékonyréteg cella
- Minimális távolság SP és rP között - Gyári beállítás / CMPT = 2 [MPa]: 0,2
- Minimális távolság az SP és az rP között - Status_B High Resolution / CMPT = 3 [MPa]: 0,2.
- Min. feltörési nyomás [MPa]: 120
- Reset point rP - Gyári beállítás / CMPT = 2 [MPa]: 0,1...24,9
- Visszakapcsolási pont rP – Állapot_B Nagy felbontás / CMPT = 3 [MPa]: 0,1...24,9
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [MPa]: 0,2...25
- Kapcsolási pont SP - Status_B High Resolution / CMPT = 3 [MPa]: 0,2...25
- A kapcsolási pont pontossági tartománya:< ±0,5
- SDCI szabvány: IEC 61131-9
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K)
- Meghúzási nyomaték [Nm]: 25...35; (ajánlott nyomaték; kenéstől, tömítéstől és nyomásterheléstől függően)
- Alkalmazás: ipari felhasználásra
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; IO Link; (konfigurálható)
- Szükséges mester port osztály: A
- Készenléti késleltetési idő [s]:< 0.3
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC; (SEL/PEL szerint)
- Analóg kimenet csillapítása dAA [s]: 0...4
- Csillapítási folyamat értéke dAP [s]: 0...4
- A kapcsolókimenet állandó áramterhelhetősége DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Fojtószelep elem jelen van: nincs (utólag beszerelhető)
- Nyomás típus: relatív nyomás
- Nyomószilárdság [bar]: 500
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Állítható késleltetési idő dS, dr [s]: 0...50
- Elektromos kivitel: PNP
- Összes kimenet: 2
- Súly [g]: 231 000
- Hiszterézis eltérés:< ±0,25
- A következő lépésekben: - Gyári beállítás / CMPT = 2 [bar]: 1
- lépésekben - Gyári beállítás / CMPT = 2 [psi]: 20
- A következő lépésekben: - Status_B High Resolution / CMPT = 3 [bar]: 1
- A következő lépésekben: - Status_B High Resolution / CMPT = 3 [psi]: 1
- IO-Link funkciók (aciklikus) - Gyári beállítás / CMPT = 2: Alkalmazás-specifikus jelölés
- IO-Link funkciók (aciklikus) - Status_B High Resolution / CMPT = 3: Alkalmazás-specifikus jelölés
- IO-Link felbontási nyomás – Gyári beállítás / CMPT = 2 [bar]: 1
- IO-Link felbontási nyomás – Állapot_B, nagy felbontású / CMPT = 3 [bar]: 0,1
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,05; (6 hónaponként)
- Max. felfutási idő analóg kimenet [ms]: 3
- Max. terhelés [Ω]: 500
- Max. feszültségesés DC kimenet [V]: 2.5
- Közeg: Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...80
- Mérési tartomány [bar]: 0...250
- Mérési tartomány [psi]: 0...3620
- Minimális távolság SP és rP között – Gyári beállítás / CMPT = 2 [bar]: 2
- Minimális távolság SP és rP között – Gyári beállítás / CMPT = 2 [psi]: 20
- Minimális távolság az SP és az rP között - Status_B High Resolution / CMPT = 3 [bar]: 2
- Minimális távolság az SP és az rP között – Status_B High Resolution / CMPT = 3 [psi]: 19
- Min. felszakítási nyomás [bar]: 1200
- Min. feltörési nyomás [psi]: 17400
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális terhelési ellenállás [Ω]: 2000
- Min. folyamatciklus - Gyári beállítás / CMPT = 2 [ms]: 2.3
- Min. folyamatciklus idő - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 190
- Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási/lekapcsolási késleltetés; Csillapítás; kijelző egység; Áram/feszültség kimenet
- Profil - Gyári beállítás / CMPT = 2: Intelligens érzékelő: Process Data Variable; Készülék azonosítás, készülék diagnosztika
- Profil – Állapot_B, nagy felbontású / CMPT = 3: Intelligens érzékelő ED2: Digitális mérőérzékelő (0x000A), azonosítás és diagnosztika (0x4000)
- Folyamat csatlakozás: menetes csatlakozás G 1/4 belső menet M6 I
- Folyamatadat-analóg: 1
- Bináris folyamatadatok: 1
- Reset point rP - Gyári beállítás / CMPT = 2 [bar]: 1...249
- Reset point rP - Gyári beállítás / CMPT = 2 [psi]: 20...3600
- RP visszaállítási pont – Állapot_B, nagy felbontású / CMPT = 3 [bar]: 1...249
- Visszakapcsolási pont rP - Status_B High Resolution / CMPT = 3 [psi]: 12...3608
- Kapcsolási frekvencia DC [Hz]:< 170
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [bar]: 2...250
- Kapcsolási pont SP - Gyári beállítás / CMPT = 2 [psi]: 40...3620
- Kapcsolási pont SP - Status_B High Resolution / CMPT = 3 [bar]: 2...250
- Kapcsolási pont SP - Status_B High Resolution / CMPT = 3 [psi]: 30...3626
- Védettség: IP 65; IP67
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 35
- Hőmérsékleti együttható nulla pont: 0,2; (-25...80 °C)
- Hőmérséklet együttható tartomány: 0,2; (-25...80 °C)
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: 1.4542 (rozsdamentes acél / 17-4 PH / 630)
- Termék típus
Nyomásérzékelő
- Gyártói szám
PN3071
- Csatlakozó
M12
- Kivitel
Túlnyomás
- Kimenetek
PNP
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
IO-Link
- Mérési tartomány (min. nyomás)
0 MPa
- Mérési tartomány (max. nyomás)
25 MPa
- Mérési tartomány (nyomás)
0 MPa - 25 MPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Érintkező típus
1 nyitó
1 záró
Analóg
IP65/67
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Súly
0.2280 kg
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321290 ifm Electronic Nyomásérzékelő 1 db PN3071 0 MPa - 25 MPa M12 1 nyitó, 1 záró, Analóg
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321290 ifm Electronic Nyomásérzékelő 1 db PN3071 0 MPa - 25 MPa M12 1 nyitó, 1 záró, Analóg
