ifm Electronic Nyomásérzékelő 1 db PN4229 -100 kPa - 100 kPa Dugasz 1 nyitó, 1 záró darab

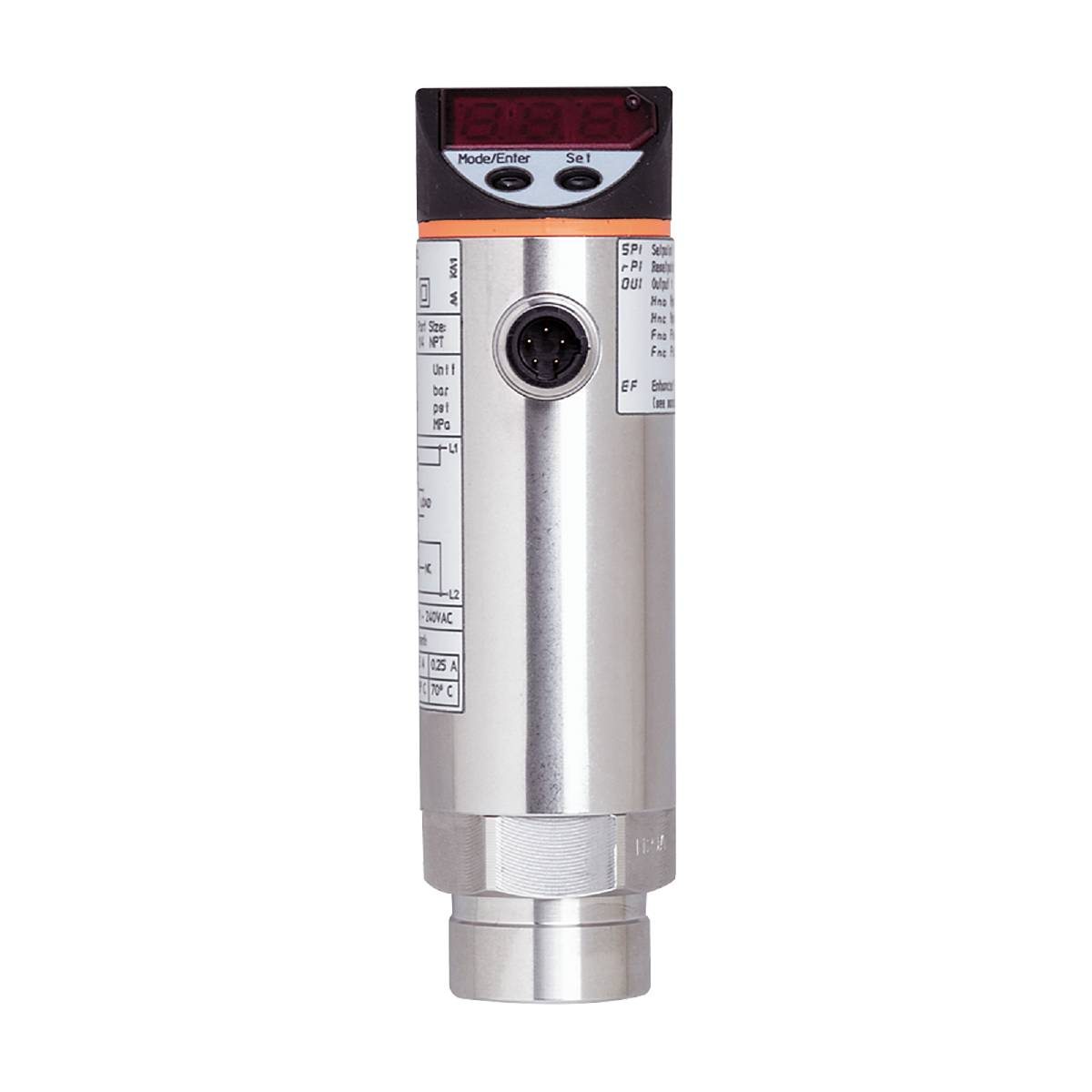

Egy hengeres nyomásérzékelő digitális kijelzővel fekete háttéren, amely aktuális értékeket mutat és vezérlőgombokkal rendelkezik felül.
Hasonló kivitel
Csomagolás
darab
Termék típus
Nyomásérzékelő
Csatlakozó
Dugasz
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
100 kPa
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 30. [H.]
Szám
Összesen (349 990 Ft / Darab)
349 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Főbb jellemzők

ifm PN4229 Elektronikus nyomáskapcsoló

  • Potenciálmentes triac kapcsolási kimenet 2,5 A áramerősségig
  • Váltakozó feszültségű hálózatokban való használatra
  • Választható országspecifikus nyomásmértékegységek
  • Könnyen leolvasható 4 számjegyű LED kijelző
  • Hosszú távú stabilitás a nagy túlterhelési ellenállásnak köszönhetően

Műszaki adatok

  • Digitális kimenetek száma: 1
  • Bemenetek és kimenetek száma: Digitális kimenetek száma: 1
  • Kijelző: Kapcsolási állapot: LED, piros; Funkciókijelző: 7 szegmenses LED kijelző; Méretek: 7 szegmenses LED kijelző
  • Linearitási eltérés százalékos tartománya:< ±0,5
  • Kapcsolási pont beállítása: programozó gomb
  • A kapcsolási pont pontossági tartománya:< ±1,0
  • Környezeti hőmérséklet -1 [°C]: -25...80
  • Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K)
  • Alkalmazás: ipari felhasználásra
  • Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
  • Kimeneti jel: kapcsolójel
  • Készenléti késleltetési idő [s]: 0,2
  • Üzemi feszültség [V]: 90...250 AC
  • Üzemi feszültség tűrés [%]: 5...10
  • Csillapítási folyamat értéke dAP [s]: 0...4
  • A kapcsolókimenet AC állandó áramterhelhetősége [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
  • Fojtószelep elem jelen van: nincs (utólag beszerelhető)
  • Nyomás típusa: relatív nyomás; vákuum
  • Nyomószilárdság [bar]: 20
  • Nyomószilárdság [inHg]: 590
  • Nyomószilárdság [kPa]: 2000
  • Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
  • Állítható késleltetési idő dS, dr [s]: 0, 0,2,...10, 11,...50
  • Elektromos kivitel: Triac
  • Szükséges biztosíték: Miniatűr biztosíték az IEC60127-2 1. lapja szerint; ≤ 5A; fürge
  • Összes kimenet: 1
  • Súly [g]: 389 000
  • Hiszterézis eltérés:< ±0,1
  • [bar]-os lépésekben: 0,01
  • [inHg]-os lépésekben: 1
  • [kPa]-os lépésekben: 1
  • Rövidzárlatbiztos: nem
  • Tárolási hőmérséklet [°C]: -40...100
  • Hosszú távú stabilitás:< ±0,1; (évente)
  • Max. feszültségesés kapcsolási kimenet AC [V]: 2
  • Közeg: Folyékony és gáznemű közeg
  • Középhőmérséklet [°C]: -25...80
  • Mérési tartomány [bar]: -1...1
  • Mérési tartomány [inHg]: -30...30
  • Mérési tartomány [kPa]: -100...100
  • Mérési tartomány [mbar]: -1000...1000
  • Min. felszakítási nyomás [bar]: 50
  • Min. feltörési nyomás [inHg]: 1476
  • Min. felszakítási nyomás [kPa]: 5000
  • Minimális nyomtatási ciklusok: 100 millió
  • Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
  • MTTF: 224,58
  • Névleges AC feszültség [V]:< 250
  • Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; fel-/leszállási késleltetés; Csillapítás; megjelenítési érték beállítása; A kijelző forgatható/kikapcsolható; Kijelző egység
  • Folyamat csatlakozás: Menetes csatlakozás 1/4" NPT belső menet
  • Visszakapcsolási pont rP [bar]: -0,99...0,98
  • Visszaállítási pont rP [inHg]: -30...29
  • Visszaállítási pont rP [kPa]: -99...98
  • Kapcsolási frekvencia AC [Hz]:< 160
  • Kapcsolási pont SP [bar]: -0,97...1
  • Kapcsolási pont SP [inHg]: -29...30
  • Kapcsolási pont SP [kPa]: -97...100
  • Védelmi típus: IP65
  • Érintésvédelmi osztály II
  • Dugaszoló csatlakozás: Pin kiosztás: 0093 - Dugaszoló csatlakozás: 1 x 1/2"; Kódolás: C
  • Áramfelvétel [mA]:< 10
  • A hőmérsékleti együttható nulla pontja:< ±0,2; (-25...80 °C)
  • Hőmérséklet együttható tartomány:< ±0,3; (-25...80 °C)
  • Túlterhelés igazolás: nem
  • Fordított polaritás igazolás: nem
  • Watchdog integrálva: igen
  • A közeggel érintkező anyagok: 1,4305 (rozsdamentes acél / 303); kerámia; FKM
Csomagolás

darab

Termék típus

Nyomásérzékelő

Gyártói szám

PN4229

Csatlakozó

Dugasz

Kivitel

Relatív nyomás

Megszólalási idő

0.2 mp

Kimenetek

Triak

Pontosság

1.0 %

Mérési tartomány (min. nyomás)

-100 kPa

Mérési tartomány (max. nyomás)

100 kPa

Mérési tartomány (nyomás)

-100 kPa - 100 kPa

Üzemi feszültség (min.)

90 V/AC

Max. üzemi feszültség

250 V/AC

Üzemi feszültség

90 - 250 V/AC

Üzemáram

10 mA

Érintkező típus

1 nyitó

1 záró

Berst nyomás

5000 kPa

Csőcsatlakozó

1/4" NPT IG

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

80 °C

Súly

389.000 g

RoHS konform

Igen

Tartalom

1 db

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3321516 ifm Electronic Nyomásérzékelő 1 db PN4229 -100 kPa - 100 kPa Dugasz 1 nyitó, 1 záró darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3321516 ifm Electronic Nyomásérzékelő 1 db PN4229 -100 kPa - 100 kPa Dugasz 1 nyitó, 1 záró darab

Leírás

ifm PN4229 Elektronikus nyomáskapcsoló

Ez a szöveg gépi fordítással készült.
