Hasonló kivitel
ifm Electronic Nyomásérzékelő 1 db PT5314 0 MPa - 1.6 MPa M12 Analóg önálló
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
önálló
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
1.6 MPa
Adatlap (PDF)
Szám
Összesen (91 990 Ft / Darab)
91 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők

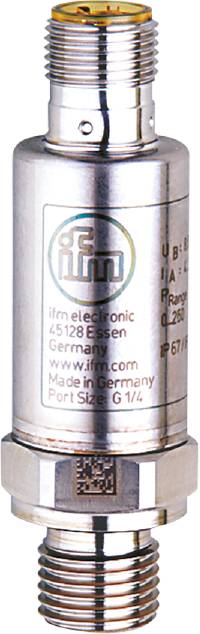

ifm PT5314 Elektronikus nyomásérzékelő
- A rendszernyomás megbízható rögzítése ipari alkalmazásokban
- Magas ütés- és rezgésállóság
- Nagyon jó ismételhetőség és alacsony karakterisztikus görbe eltérés
- Több mint 60 millió nyomtatási ciklus várható élettartama
- Kompakt és robusztus rozsdamentes acél ház szűk beépítési helyeken való használatra
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20
- Analóg kimenetek száma: 1
- Bemenetek és kimenetek száma: Analóg kimenetek száma: 1
- Nyomószilárdság [MPa]: 4
- Nyomószilárdság [psi]: 580
- Jellemző görbe eltérés:< ±0,5; (beleértve a csavarozási elsodródást, a nullapont- és tartományhibákat, a nemlinearitást, a hiszterézist)
- Linearitási eltérés százalékos tartománya:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Mérési tartomány [MPa]: 0...1,6
- Min. feltörési nyomás [MPa]: 45
- Környezeti hőmérséklet -1 [°C]: -40...90
- Ismételhetőségi százalékos tartomány:< ±0,05; (hőmérséklet-ingadozások idején< 10K)
- Meghúzási nyomaték [Nm]: 25...35; (ajánlott nyomaték; kenéstől, tömítéstől és nyomásterheléstől függően)
- Alkalmazás: ipari felhasználásra
- Kimeneti jel: analóg jel
- Készenléti késleltetési idő [s]:< 0.1
- Üzemi feszültség [V]: 8,5...36 DC
- Tömítési folyamatcsatlakozás: FKM (DIN EN ISO 1179-2)
- Fojtószelep elem megvan: nincs (utólag beszerelhető)
- Nyomás típus: relatív nyomás
- Nyomószilárdság [bar]: 40
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Összes kimenet: 1
- Súly [g]: 58 500
- Hiszterézis eltérés:< ±0,2
- Rövidzárlatbiztos: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (6 hónaponként)
- Max. terhelés [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 ; @12V max. 160 ; @24V max 720
- Közeg: Folyékony és gáznemű közeg
- Közepes hőmérséklet [°C]: -40...90
- Mérési tartomány [bar]: 0...16
- Mérési tartomány [psi]: 0...232
- Min. felszakítási nyomás [bar]: 450
- Min. feltörési nyomás [psi]: 6525
- Min. nyomtatási ciklusok: 60 millió; (1,2-szeres névleges nyomáson)
- Min. szigetelési ellenállás [MΩ]: 100; (500VDC)
- MTTF: 787
- Folyamat csatlakozás: Menetes csatlakozás G 1/4 külső menet (DIN EN ISO 1179-2)
- Védettség: IP 67; IP 69K
- Érintésvédelmi osztály: III.
- Lépés válaszidő analóg kimenet [ms]: 1
- Dugós csatlakozás: Tűs kiosztás: 0150 - Dugaszoló csatlakozás: 1 x M12; Kódolás: A
- Hőmérséklet-együttható nulla pont és tartomány:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- A közeggel érintkező anyagok: 1.4542 (rozsdamentes acél / 17-4 PH / 630)
- Csomagolás
önálló
- Termék típus
Nyomásérzékelő
- Gyártói szám
PT5314
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Megszólalási idő
1 ms
- Kimenetek
Analóg áram
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
M12 dugó
- Mérési tartomány (min. nyomás)
0 MPa
- Mérési tartomány (max. nyomás)
1.6 MPa
- Mérési tartomány (nyomás)
0 MPa - 1.6 MPa
- Üzemi feszültség (min.)
8.5 V/DC
- Max. üzemi feszültség
36 V/DC
- Üzemi feszültség
8.5 - 36 V/DC
- Érintkező típus
Analóg
- Berst nyomás
450 bar
- Csőcsatlakozó
G1/4 AG
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Súly
58.500 g
- Tartalom
1 db
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3319520 ifm Electronic Nyomásérzékelő 1 db PT5314 0 MPa - 1.6 MPa M12 Analóg önálló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3319520 ifm Electronic Nyomásérzékelő 1 db PT5314 0 MPa - 1.6 MPa M12 Analóg önálló
Leírás
ifm PT5314 Elektronikus nyomásérzékelő
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
