Hasonló kivitel

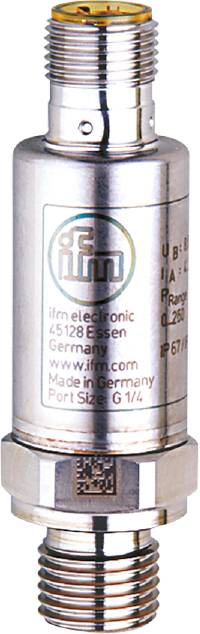

ifm Electronic Nyomásérzékelő 1 db PT5504 0 MPa - 1 MPa M12 Analóg darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
1 MPa
Adatlap (PDF)
Szám
Összesen (98 990 Ft / Darab)
98 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm PT5504 Elektronikus nyomásérzékelő
- A rendszernyomás megbízható rögzítéséhez mobil gépekben
- Robusztus rozsdamentes acél ház nagy ütés- és rezgésállósággal
- Kompakt kialakítás szűk beépítési helyeken való használatra
- Több mint 60 millió nyomtatási ciklus várható élettartama
- Hosszú távú stabilitás a nagy ismételhetőségnek és az alacsony jelleggörbe eltérésnek köszönhetően
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20
- Analóg kimenetek száma: 1
- Bemenetek és kimenetek száma: Analóg kimenetek száma: 1
- Nyomószilárdság [MPa]: 2.5
- Nyomószilárdság [psi]: 360
- Jellemző görbe eltérés:< ±0,8; (beleértve a csavarozási elsodródást, a nullapont- és tartományhibákat, a nemlinearitást, a hiszterézist)
- Linearitási eltérés százalékos tartománya:< ±0,25 (BFSL) /< ±0,5 (LS)
- Mérési tartomány [MPa]: 0...1
- Min. felszakítási nyomás [MPa]: 30
- Környezeti hőmérséklet -1 [°C]: -40...100
- Ismételhetőségi százalékos tartomány:< ±0,05; (hőmérséklet-ingadozások idején< 10K)
- Meghúzási nyomaték [Nm]: 25...35; (ajánlott nyomaték; kenéstől, tömítéstől és nyomásterheléstől függően)
- Alkalmazás: Mobil használatra
- Kimeneti jel: analóg jel
- Készenléti késleltetési idő [s]:< 0.1
- Üzemi feszültség [V]: 8...32 DC
- Tömítési folyamat csatlakozása: HNBR (DIN EN ISO 1179-2)
- Fojtószelep elem jelen van: igen
- Nyomás típus: relatív nyomás
- Nyomószilárdság [bar]: 25
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; 1. folyadékcsoportú közeg kérésre
- Összes kimenet: 1
- Súly [g]: 58 500
- Hiszterézis eltérés:< ±0,2
- Rövidzárlatbiztos: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (6 hónaponként)
- Max. terhelés [Ω]: (Ub - 8 V) / 21,5 mA; @8V = 0; @12V max. 200 ; @24V max 750
- Közeg: Folyékony és gáznemű közeg
- Közepes hőmérséklet [°C]: -40...125
- Mérési tartomány [bar]: 0...10
- Mérési tartomány [kPa]: 0...1000
- Mérési tartomány [psi]: 0...145
- Min. felszakítási nyomás [bar]: 300
- Min. feltörési nyomás [psi]: 4350
- Min. nyomtatási ciklusok: 60 millió; (1,2-szeres névleges nyomáson)
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- MTTF: 711
- Folyamat csatlakozás: Menetes csatlakozás G 1/4 külső menet (DIN EN ISO 1179-2)
- Védettség: IP 67; IP69K
- Érintésvédelmi osztály: III.
- Lépés válaszidő analóg kimenet [ms]: 2
- Dugaszoló csatlakozás: Tűk elrendezése: 0180 - Dugaszoló csatlakozás: 1 x M12; Kódolás: A
- A hőmérsékleti együttható nulla pontja:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Hőmérséklet együttható tartomány:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- A közeggel érintkező anyagok: 1.4542 (rozsdamentes acél / 17-4 PH / 630)
- Csomagolás
darab
- Termék típus
Nyomásérzékelő
- Gyártói szám
PT5504
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Megszólalási idő
2 ms
- Kimenetek
Analóg áram
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
M12 dugó
- Mérési tartomány (min. nyomás)
0 MPa
- Mérési tartomány (max. nyomás)
1 MPa
- Mérési tartomány (nyomás)
0 MPa - 1 MPa
- Üzemi feszültség (min.)
8 V/DC
- Max. üzemi feszültség
32 V/DC
- Üzemi feszültség
8 - 32 V/DC
- Érintkező típus
Analóg
- Berst nyomás
300 bar
- Csőcsatlakozó
G1/4 AG
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
100 °C
- Súly
58.500 g
- RoHS konform
Igen
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3319700 ifm Electronic Nyomásérzékelő 1 db PT5504 0 MPa - 1 MPa M12 Analóg darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3319700 ifm Electronic Nyomásérzékelő 1 db PT5504 0 MPa - 1 MPa M12 Analóg darab
Leírás
ifm PT5504 Elektronikus nyomásérzékelő
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
