Hasonló kivitel

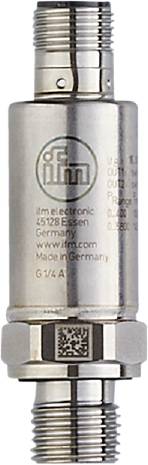

ifm Electronic Nyomókapcsoló 1 db PV8002 0 MPa - 10 MPa M12 1 nyitó, 1 záró
Termék típus
Nyomókapcsoló
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
10 MPa
Max. üzemi feszültség
30 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (119 990 Ft / Darab)
119 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
ifm PV8002 Elektronikus nyomáskapcsoló
- Kompakt kialakítás szűk beépítési helyeken való használatra
- Nagyon magas túlnyomás- és vákuumállóság
- Robusztus rozsdamentes acél ház nagy ütés- és rezgésállósággal
- Két programozható kapcsolókimenet, amelyek közül az egyik IO-Link kommunikációs interfésszel rendelkezik
- Integrált hőmérsékletmérés IO-Link-en keresztül
- Kényelmes kommunikáció és paraméterezés az IO-Link segítségével
Műszaki adatok
- Válaszdinamika T05 / T09 - hőmérséklet-figyelés [s]:< 80 /< 210 (ifm referencia feltételek mellett)
- Válaszidő [ms]:< 3
- Digitális kimenetek száma: 2
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 2
- Nyomószilárdság [MPa]: 25
- Nyomószilárdság [psi]: 3625
- [MPa]-os lépésekben: 0,001
- IO-Link revízió: 1.1
- Jellemző görbe eltérés:< ±0,5; (Linearitás, beleértve a hiszterézist és az ismételhetőséget, a határérték beállítása a DIN EN IEC 62828-1 szerint)
- Linearitási eltérés százalékos tartománya:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Mérési tartomány [MPa]: 0...10
- Mérőelem: fém vékonyréteg cella
- Min. feltörési nyomás [MPa]: 100
- Visszaállítási pont rP [MPa]: 0,051...9,951
- Kapcsolási pont SP [MPa]: 0,1...10
- A kapcsolási pont pontossági tartománya:< ± 0,5 (a DIN EN 61298-2 szerint)
- SDCI szabvány: IEC 61131-9
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -40...90
- Ismételhetőségi százalékos tartomány:< ±0,05; (hőmérséklet-ingadozások idején< 10K)
- Meghúzási nyomaték [Nm]: 25...35; (ajánlott nyomaték; kenéstől, tömítéstől és nyomásterheléstől függően)
- Alkalmazás: ipari felhasználásra
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; IO Link; (konfigurálható)
- Szükséges mester port osztály: A
- Készenléti késleltetési idő [s]:< 0.3
- Üzemi feszültség [V]: 18...30 DC
- A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 100
- Tömítési folyamatcsatlakozás: FKM (DIN EN ISO 1179-2)
- Fojtószelep elem jelen van: igen
- Nyomás típus: relatív nyomás
- Nyomószilárdság [bar]: 250
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Elektromos kivitel: PNP/NPN
- Pontosság - hőmérséklet-figyelés [K]: ± 2 + (0,1 x (környezeti hőmérséklet - középhőmérséklet))
- Összes kimenet: 2
- Súly [g]: 56 800
- Megjegyzések a pontossággal/eltérésekkel kapcsolatban - Hőmérséklet figyelése: Hőmérséklet tartomány -10 és 80 °C között
- Hiszterézis eltérés:< ±0,2
- [bar]-os lépésekben: 0,01
- [psi] lépésekben: 1
- Lépésenként - Hőmérséklet-figyelés [°C]: 0,1
- Lépésenként - Hőmérséklet-figyelés [°F]: 0,1
- IO-Link funkciók (aciklikus): Alkalmazás-specifikus jelölés; belső hőmérséklet; üzemóra számláló; kapcsolási ciklusszámláló; nyomáscsúcs számláló; Hőmérséklet csúcs számláló
- IO-Link felbontási nyomás [bar]: 0,05
- IO-Link felbontási nyomás [MPa]: 0,005
- IO-Link felbontási hőmérséklet [K]: 0,2
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (6 hónaponként)
- Max. feszültségesés DC [V] kimenet: 2
- Közeg: Folyékony és gáznemű közeg
- Közepes hőmérséklet [°C]: -40...90
- Mérési tartomány [bar]: 0...100
- Mérési tartomány [psi]: 0...1450
- Mérési tartomány - hőmérséklet-figyelés [°C]: -40...90
- Mérési tartomány - hőmérséklet-figyelés [°F]: -40...194
- Min. felszakítási nyomás [bar]: 1000
- Min. feltörési nyomás [psi]: 14500
- Min. nyomtatási ciklusok: 60 millió; (1,2-szeres névleges nyomáson)
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- Minimális folyamatidő [ms]: 4.5
- MTTF: 668
- Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; kapcsolási logika; kapcsolási/lekapcsolási késleltetés; csillapítás
- Profil: azonosítás és diagnózis (0x4000), mérési adatcsatorna (0x800A)
- Folyamatcsatlakozás: Menetes csatlakozás G 1/4 külső menet (DIN EN ISO 1179-2); Belső menet: M5
- Analóg folyamatadatok: 5
- Bináris folyamatadatok: 2
- Visszakapcsolási pont rP [bar]: 0,51...99,51
- Visszakapcsolási pont rP [psi]: 7...1443
- Visszakapcsolási pont rP - hőmérséklet figyelés [°C]: -40...88
- Visszakapcsolási pont rP - hőmérséklet figyelés [°F]: -40...190,4
- Kapcsolási frekvencia DC [Hz]:< 130
- Kapcsolási pont SP [bar]: 1...100
- Kapcsolási pont SP [psi]: 15...1450
- Kapcsolási pont SP - hőmérséklet figyelés [°C]: -38...90
- Kapcsolási pont SP - hőmérséklet figyelés [°F]: -36.4...194
- Védettség: IP 67; IP69K
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A
- Áramfelvétel [mA]:< 15
- A hőmérsékleti együttható nulla pontja:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Hőmérséklet együttható tartomány:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Túlterhelés igazolás: igen
- Vákuumos szilárdság [mbar]: -1000
- Fordított polaritás elleni védelem: igen
- A közeggel érintkező anyagok: 1,4305 (rozsdamentes acél / 303); 1,4542 (rozsdamentes acél / 17-4 PH / 630)
- Termék típus
Nyomókapcsoló
- Gyártói szám
PV8002
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Kimenetek
PNP
NPN
- Csatlakozók
IO-Link
- Felbontás
0.05 bar
- Mérési tartomány (min. nyomás)
0 MPa
- Mérési tartomány (max. nyomás)
10 MPa
- Mérési tartomány (nyomás)
0 MPa - 10 MPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Érintkező típus
1 nyitó
1 záró
- Berst nyomás
1000 bar
- Csőcsatlakozó
G1/4 AG
M5 BM
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Súly
56.800 g
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3320109 ifm Electronic Nyomókapcsoló 1 db PV8002 0 MPa - 10 MPa M12 1 nyitó, 1 záró
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3320109 ifm Electronic Nyomókapcsoló 1 db PV8002 0 MPa - 10 MPa M12 1 nyitó, 1 záró
Leírás
ifm PV8002 Elektronikus nyomáskapcsoló
