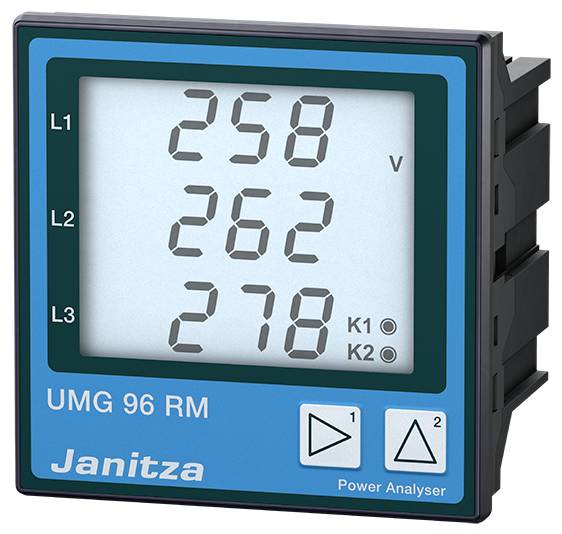

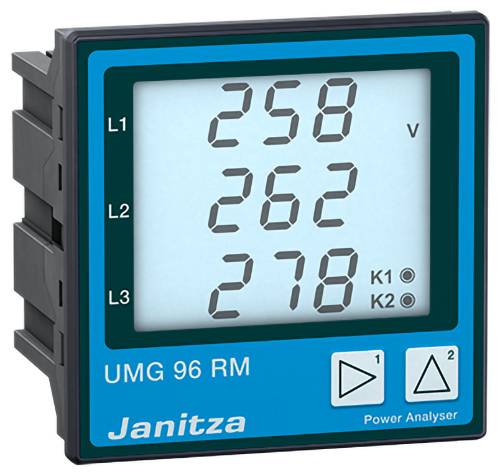

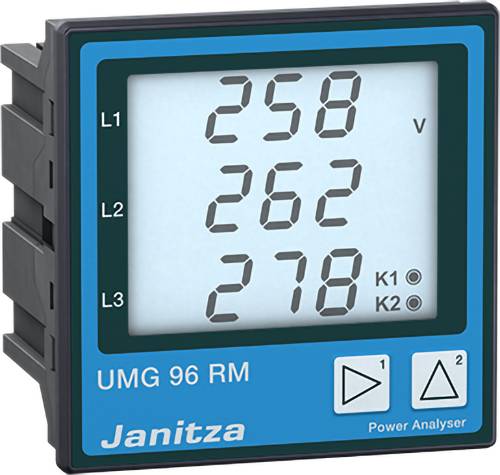

Janitza UMG 96RM-P Feszültség minőség analizátor

Az UMG 96RM-P akár 4 digitális bemenettel és akár 6 digitális kimenettel rendelkezik. A készülék 256 MB memóriával rendelkezik, és akár 40 MB-os kapacitással is rendelkezik. Harmonikus.

Az UMG 96RM multifunkciós mérőműszer elsősorban kisfeszültségű és középfeszültségű elosztórendszerekben való használatra készült. A készülék a 40. frekvenciáig méri a felharmonikusokat. Harmonikus és forgó mezőkomponensekkel rendelkezik. A készülék legfeljebb négy digitális bemenettel és hat digitális kimenettel rendelkezik. A mérési adatok tárolási kapacitása 256 MB.

memória
Sok UMG mérőeszköz rendelkezik saját tárolóval, jellemzően akár 2 évig terjedő rögzítési tartománnyal. A felvétel szabadon konfigurálható. Egy 128 MB-os memória körülbelül 5 000 000 memóriaértéket képes tárolni, míg egy 256 MB-os memória körülbelül 10 000 000 memóriaértéket képes tárolni.

Felharmonikusok
A harmonikusokat nemlineáris karakterisztikájú berendezések okozzák, mint például a telítésben működő transzformátorok, az energiatakarékos lámpák, a frekvenciaváltók és a teljesítményelektronika. További terhelést jelentenek a hálózatnak, és befolyásolhatják, vagy akár tönkre is tehetik a berendezéseket. Ezek a hálózati zavarok feszültségminőség-elemzők segítségével észlelhetők és dokumentálhatók.

Mérési pontosság
A magas mérési pontosság a magas mintavételi frekvencián és a nagyon jó hosszú távú stabilitáson alapul. Rendeltetésszerű használat esetén (környezeti hőmérséklet!) a mérési pontosság évek múltán is nagyobb, mint a hagyományos, kiszállítási állapotú mérők esetében. Különösen igényes mérési feladatokhoz A osztályú tanúsítvánnyal rendelkező eszközök állnak rendelkezésre.

Vámtarifák
Az egyes fogyasztók munkaértékeinek biztonságos és pontos rögzítése érdekében az UMG mérőeszközök széles tarifaválasztékot kínálnak; akár 14-et is, az eszköz típusától függően. Természetesen különbséget teszünk a hatásos energia (referencia, tápfeszültség és visszacsapó szelep nélküli) és a meddő energia (induktív, kapacitív és visszacsapó szelep nélküli) között. Ez lehetővé teszi például a magas és az alacsony tarifák külön rögzítését.

Impulzus bemenet/kimenet
Az impulzusbemenetek például UMG mérőeszközökkel ellátott víz- és gázmérők értékeinek rögzítésére használhatók. Az üzemi impulzusok mérőadóként működő impulzuskimeneteken keresztül továbbíthatók egy vezérlőrendszerbe, pl. épületfelügyeleti rendszerekbe, PLC-kbe, SCADA rendszerekbe.

Alkalmazási területek
Elektromos paraméterek mérése, felügyelete és vezérlése energiaelosztó rendszerekben
Terhelési profilok rögzítése energiagazdálkodási rendszerekhez (pl. ISO 50001)
Energiafogyasztás rögzítése költséghely-elemzéshez
Épületautomatizálási rendszerekhez vagy PLC-khez (Modbus) való érzékelők

Különleges előnyök
- A kompakt kialakítás helyet és telepítési költségeket takarít meg
- Zökkenőmentes és folyamatos rögzítés nagyméretű mérési adattároló rendszerrel vagy online adatgyűjtéssel (pl. GridVis® szolgáltatás)
- Magas szintű adatbiztonság és redundancia
- Átfogó kommunikációs lehetőségek és protokollok
- Változatos, előre definiált jelentések az energiaminőség és az energiafogyasztás elemzéséhez (a GridVis® szolgáltatáson keresztül)
- Egyszerű jelentéskészítés egyetlen gombnyomással vagy automatikusan, meghatározott ütemtervek szerint
- A legpontosabb mérési eredmények hatékony infrastruktúrát és magas termelési rendelkezésre állást biztosítanak.
- Általános Modbus profilok: Bármely, Modbus-kompatibilis, harmadik féltől származó eszköz és rendszer integrálható a mérési koncepcióba és megjeleníthető (Modbus RTU)
- A mérőeszközök hosszú távú rendelkezésre állása garantálja az egyszerű utólagos felszerelést a rendszerbővítések során.

Energiaadat-gyűjtés és terhelési profilok
- Energiaadatok és terhelési profil részletes rögzítése
- Nagyobb átláthatóság az energiaellátásban az energiaelemzések révén
- Az energiaelosztó berendezések biztonságos kialakítása

Költséghely-elemzés
- Energiaköltségek meghatározása
- Az energiafogyasztás lebontása és elosztása

Energiagazdálkodási rendszerek (ISO 50001)
- Az energiahatékonyság folyamatos javítása
- Költségcsökkentés
- Az UMG 96RM sorozatú multifunkcionális hálózati analizátorok az energiagazdálkodási rendszerek fontos alkotóelemei.
- TÜV által tanúsított GridVisGridVis® szoftver az ISO 50001 szabvány szerint

Az energiaellátás átláthatósága
- Nagyobb átláthatóság egy többlépcsős, skálázható mérési rendszeren keresztül
- Egyedi események rögzítése folyamatos nagy felbontású mérésekkel

Energiaminőség-felügyelet
- Nem megfelelő feszültségminőségre utaló jelek
- Hálózati problémák megoldására irányuló intézkedések kezdeményezése
- Termelési leállás elkerülése
- Jelentősen hosszabb a berendezés élettartama
- Fokozott fenntarthatóság

0,2% (V) pontosságú mérőeszköz, 0,5 kWh osztály
- Magas, 21,3 kHz-es mintavételi frekvencia
- Megbízható mérési pontosság 0,2% (V)
- Energiahatékonysági osztály (kWh): 0,5

7 tarifás energiamérő, aktív és reaktív teljesítmény
- Energiamérés 4 negyedben, mindegyikben 7 tarifával az aktív és a reaktív energiához
- Az egyes fogyasztók munkaértékeinek biztonságos és pontos rögzítése

Kommunikációs lehetőségek: Ethernet, Profibus, Modbus, M-Bus…
- Számos interfész és protokoll biztosítja az egyszerű rendszerintegrációt (energiagazdálkodási rendszer, PLC, SCADA, BMS)

Nagyméretű mérési adattárolás
- A mérési adatok nagyon hosszú ideig történő tárolása lehetséges
- Szabadon konfigurálható felvétel

harmonikus analizátor
- Harmonikus analízis a 40. harmonikusig
- Információk a feszültségminőségről, a hálózati zavarokról és a potenciális "hálózati szennyezőkről"

Dugaszolható csavaros szorítók
- Könnyű telepítés még szűk helyeken is

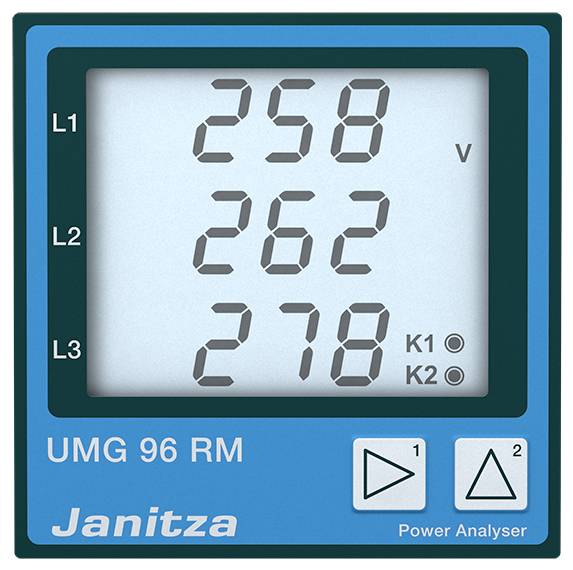

Háttérvilágítás
- Nagy, kontrasztos, háttérvilágítással ellátott LCD kijelző
- Kiváló leolvashatóság és intuitív kezelés még gyenge fényviszonyok mellett is

Alapkészülék
- Az RS485 interfész Modbus protokollal és 2 digitális kimenettel lehetővé teszi a feszültségminőség és az energiafogyasztás gyors és költséghatékony felügyeletét.

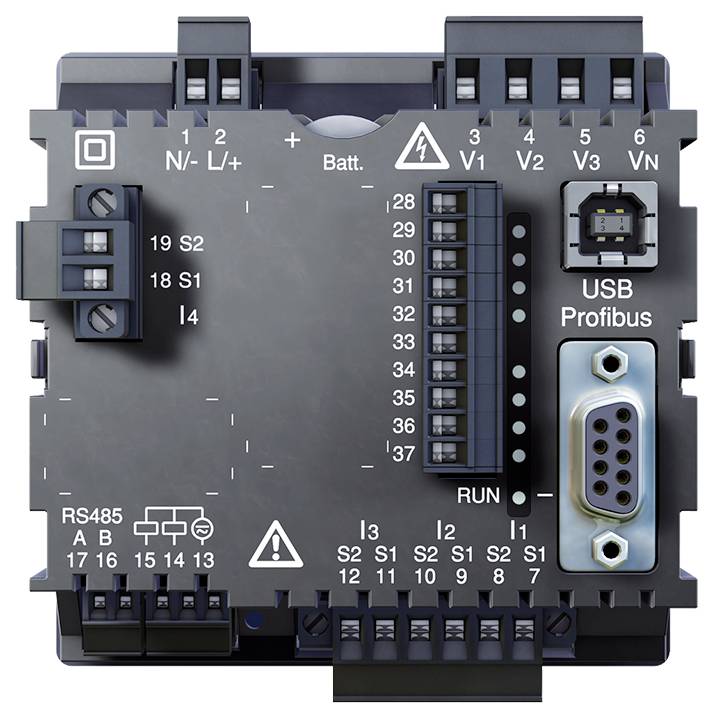

Profibus és digitális I/O-k
- A Profibus csatlakozást különösen olyan rendszerekben használják, ahol az UMG 96RM-P-t integrálni kell az automatizálási világba (PLC vezérlők).

4. áramváltó bemenet
- A nullvezető folyamatos felügyelete a 4. árambemeneten keresztül
- Elérhető az UMG 96RM-P és UMG 96RM-CBM változatokon
