Jelzőrelé nyákba, bistabil, 4.5 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ2104H vásárlása

Egy 'AGQ2004H' jelölésű elektronikai alkatrész Japánból, amelynek több fémcsap van az alsó részén.

Hasonló kivitel

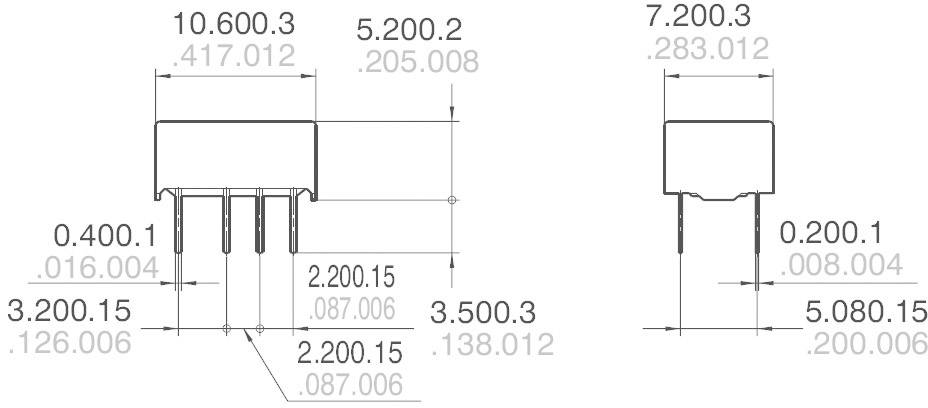

Méretrajz elektronikus alkatrészekről részletes méretekkel milliméterben. Két alkatrész különböző méretben és kivezetéssel.

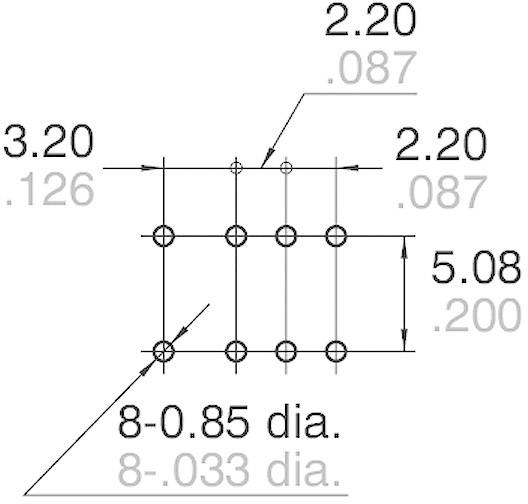

Műszaki rajz fúrósablonról: 8 furat 0,85 mm átmérővel. Távolságok: 3,20 mm vízszintesen, 2,20 mm függőlegesen.

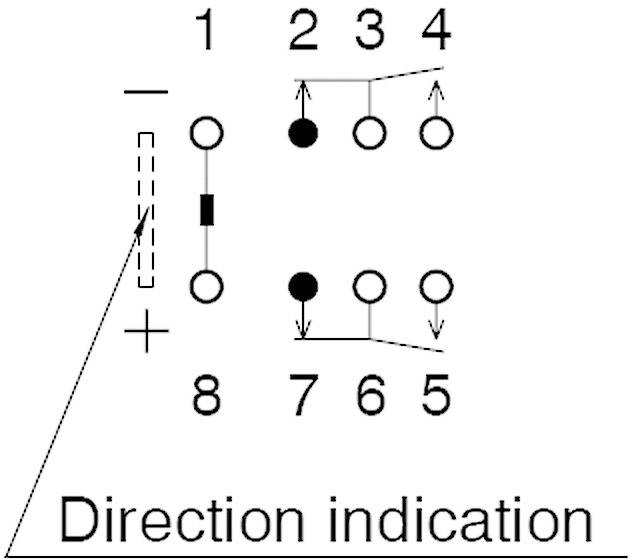

Iránymutató egy diagrammban, amely köröket, nyilakat és 1-től 8-ig terjedő számokat tartalmaz, amelyek a mozgás irányát szemléltetik.

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

4.5 V/DC

Vezérlés

bistabil, 1 tekercs

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

110 V/DC

125 V/AC

Adatlap (PDF)

Szállítás: 9. 18. P.

20 db (Csak a készlet erejéig)

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1488Ft / Darab)

1488Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: AGQ2104H

Névleges feszültség tekercs: 4.5 V/DC

Megszólalási feszültség (min.): 3.38 V/DC

Megszólalási feszültség (max.): 6.75 V/DC

Vezérlés: bistabil, 1 tekercs

Ellenállás (tekercs): 202.5 Ω

Érintkező típus: 2 váltó

Érintkezőanyag: AgPd + Au

Kapcsolási feszültség (max.): 110 V/DC
125 V/AC

Max. kapcsolási áram: 1 A

Kapcsolási teljesítmény (max.): 30 W
37.5 VA

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 5 x 10⁷

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 10.6 mm

Szélesség: 7.2 mm

Magasság: 5.2 mm

Méret: (H x Sz x Ma) 10.6 x 7.2 x 5.2 mm

Tartalom: 1 db

Kivitel: bistabil

Névleges feszültség: 4.5 V/DC

Kapcsolási teljesítmény: 30 W/37,5 VA

Kapcsolási feszültség: 110 V/DC/125 V/AC

Kapcsolóáram: 1 A

Feszítőszilárdság: (Tekercs/érintkező) 2,5 kV

Típus: AGQ2104H

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 504835 Jelzőrelé nyákba, bistabil, 4.5 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ2104H

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 504835 Jelzőrelé nyákba, bistabil, 4.5 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ2104H

Leírás

Különlegesen kompakt és keskeny, ultraminiatűr jelzőrelé nagyon kicsi alapfelülettel, nagy beültetési sűrűséghez. Bellcore szabvány szerinti nagyon nagy átütési szilárdság.
Felhasználási területek: távközlés, fogyasztói elektronika, mérés-, biztonság- és orvostechnika.
