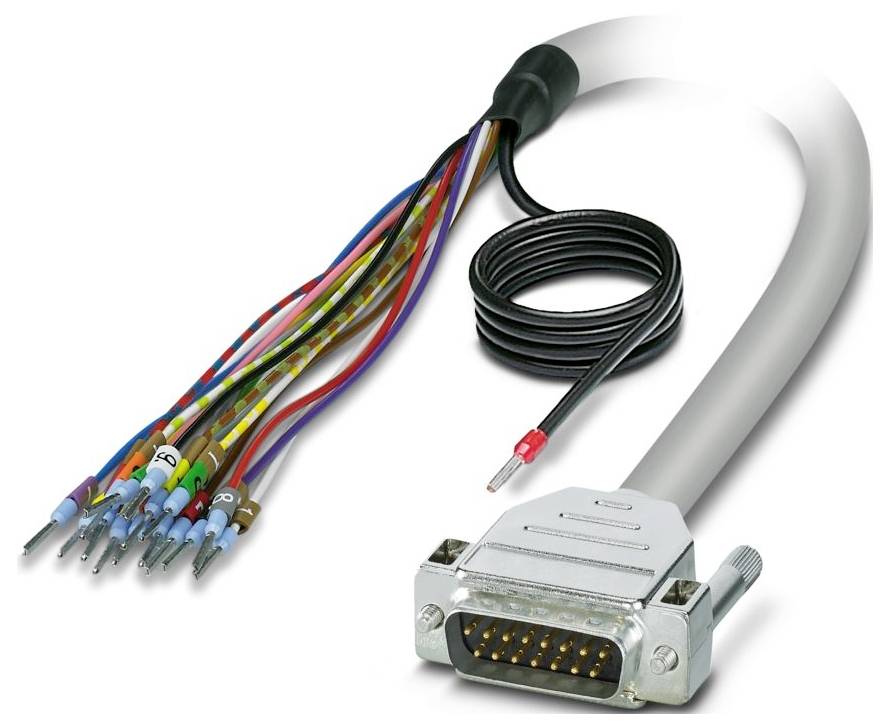

kábellel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
6 m
Csatlakozó
D-SUB tűsor
Össz pólusszám
15
Gyártói szám
2926496
Adatlap (PDF)
Összesen (40 990 Ft / Darab)
40 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Polzahl: 15
- Anschlussart: D-SUB-Stiftleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Védelmi típus: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 7,90 mm ±0,5 mm
- Raszterméret: 2,74 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- A vezeték hossza: 6 m
- Leitungsquerschnitt: 15x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 15X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Kleinster Biegeradius, fest verlegt: 67 mm
- Kleinster Biegeradius, beweglich verlegt: 126 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Névleges üzemmód 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB15 (1) = ()
- braun: D-SUB15 (2) = ()
- grün: D-SUB15 (3) = ()
- gelb: D-SUB15 (4) = ()
- grau: D-SUB15 (5) = ()
- rosa: D-SUB15 (6) = ()
- blau: D-SUB15 (7) = ()
- rot: D-SUB15 (8) = ()
- schwarz: D-SUB15 (9) = ()
- Abisolierlänge (Mantel): 150 mm
- violett: D-SUB15 (10) = ()
- grau-rosa: D-SUB15 (11) = ()
- rot-blau: D-SUB15 (12) = ()
- weiß-grün: D-SUB15 (13) = ()
- braun-grün: D-SUB15 (14) = ()
- weiß-gelb: D-SUB15 (15) = ()
- 15X0.25 [PVC]: 15X0.25 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
6 m
- Csatlakozó
D-SUB tűsor
- Össz pólusszám
15
- Gyártói szám
2926496
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
15
- Gyártói szám
CABLE-D-15SUB/M/OE/0,25/S/6,0M
- Hossz
6 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580198 kábellel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580198 kábellel CABLE-D-15SUB/M/OE/0,25/S/6,0M Phoenix Contact Tartalom: 1 db
Leírás
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (15-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Stiftleiste (1x 15-polig); Kabellänge: 6 m
