Hasonló kivitel

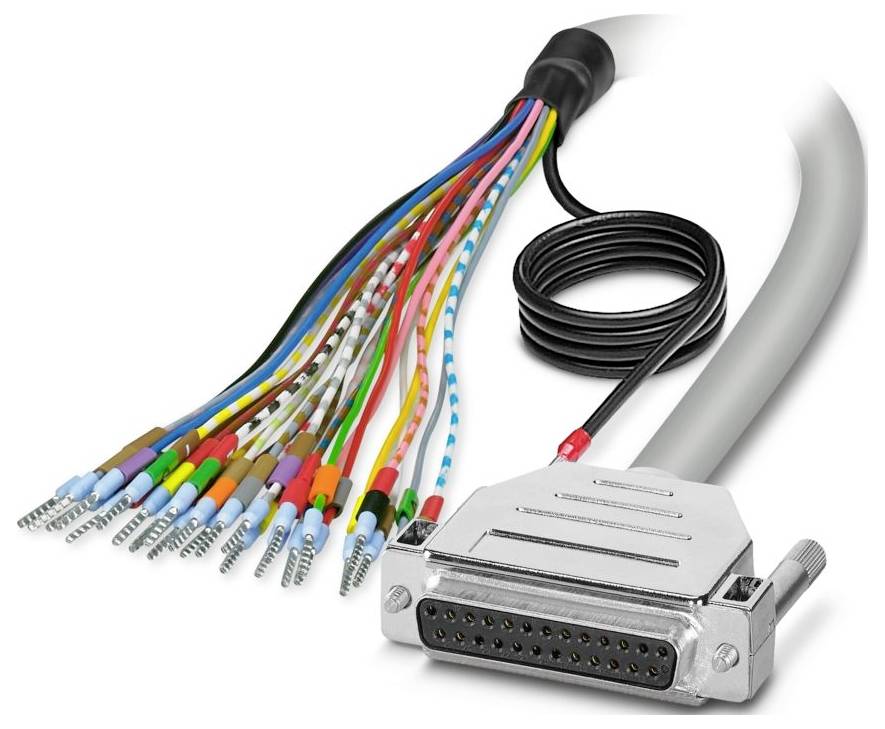

kábellel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
20 m
Csatlakozó
D-SUB hüvelysor
Össz pólusszám
25
Gyártói szám
2906216
Adatlap (PDF)
Összesen (100 990 Ft / Darab)
108 990 Ft
-7 %
100 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusszám: 25
- Csatlakozás típusa: D-SUB anya csatlakozó
- Csavarmenet: UNC 4-40
- Meghúzási nyomaték: 0,2 Nm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Megjegyzés: A vezetékek feliratozottak és érvéghüvelyekkel vannak ellátva. A fonott árnyékolás egy külön kábelvéghez van vezetve.
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 9,80 mm ±0,5 mm
- Raszterméret: 2,77 mm
- Csatlakozás a következő szabvány szerint: IEC 60807-2; DIN 41652
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 20 m
- Vezeték keresztmetszete: 25 x 0,25 mm²
- Vezetékellenállás: ≤ 80 Ω/km (20 °C-on)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C-on)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: igen
- Kábeltípus: 25X0.25 [PVC]
- Jelkábel vezetőszerkezete: 14 x 0,15 mm
- AWG jelvezeték: 24
- Vezetékátmérő szigeteléssel együtt: 1,2 mm ±0,05 mm
- Minimális hajlítási sugár, fixen beszerelve: 82 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 155 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 200
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre konfekcionált, árnyékolt kerek kábel
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (útvonalanként): ≤ 2 A (kitekercselve, lásd a Teljesítménycsökkentés című részt)
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: D-SUB25 (1) = ()
- barna: D-SUB25 (2) = ()
- zöld: D-SUB25 (3) = ()
- sárga: D-SUB25 (4) = ()
- szürke: D-SUB25 (5) = ()
- rózsaszín: D-SUB25 (6) = ()
- kék: D-SUB25 (7) = ()
- piros: D-SUB25 (8) = ()
- fekete: D-SUB25 (9) = ()
- Csupaszítási hossz (köpeny): ≈ 150 mm
- lila: D-SUB25 (10) = ()
- szürkés-rózsaszín: D-SUB25 (11) = ()
- piros-kék: D-SUB25 (12) = ()
- fehér-zöld: D-SUB25 (13) = ()
- barna-zöld: D-SUB25 (14) = ()
- fehér-sárga: D-SUB25 (15) = ()
- sárgásbarna: D-SUB25 (16) = ()
- fehér-szürke: D-SUB25 (17) = ()
- szürkésbarna: D-SUB25 (18) = ()
- fehér-rózsaszín: D-SUB25 (19) = ()
- rózsaszín-barna: D-SUB25 (20) = ()
- fehér-kék: D-SUB25 (21) = ()
- barna-kék: D-SUB25 (22) = ()
- fehér-piros: D-SUB25 (23) = ()
- barna-piros: D-SUB25 (24) = ()
- fehér-fekete: D-SUB25 (25) = ()
- 25x0,25 [PVC]: 25x0,25 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
20 m
- Csatlakozó
D-SUB hüvelysor
- Össz pólusszám
25
- Gyártói szám
2906216
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
25
- Gyártói szám
CABLE-D-25SUB/F/OE/0,25/S/20M
- Hossz
20 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579944 kábellel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579944 kábellel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Tartalom: 1 db
Leírás
Előre összeszerelt, árnyékolt kerek kábel; 1. csatlakozás: Egyes vezetékek (25 tűs) (A vezetékek feliratozottak és érvéghüvelyekkel vannak ellátva. Az árnyékoló fonat egy külön kábelvéghez van vezetve. 2. csatlakozó: D-SUB anya csatlakozó (1 x 25 tűs); Kábelhossz: 20 m
