Hasonló kivitel

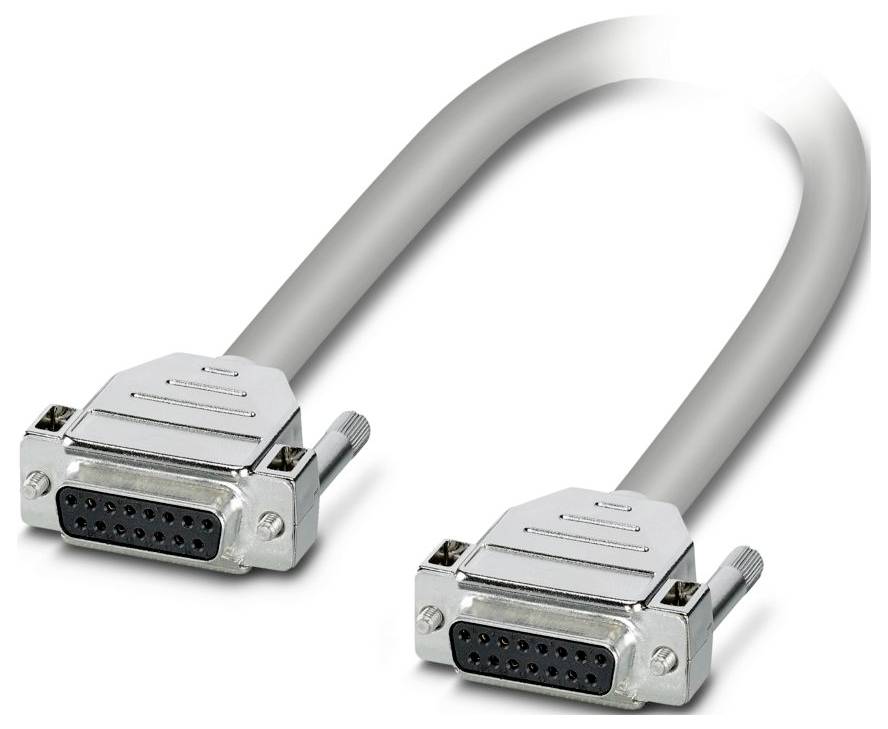

kábellel CABLE-D15SUB/B/B/300/KONFEK/S Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
3 m
Csatlakozó
D-SUB hüvelysor
Össz pólusszám
15
Gyártói szám
2305460
Adatlap (PDF)
Összesen (31 990 Ft / Darab)
31 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Polzahl: 15
- Anschlussart: D-SUB-Buchsenleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Védelmi típus: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 7,90 mm ±0,5 mm
- Raszterméret: 2,74 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- A vezeték hossza: 3 m
- Leitungsquerschnitt: 15x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 15X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Kleinster Biegeradius, fest verlegt: 67 mm
- Kleinster Biegeradius, beweglich verlegt: 126 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Névleges üzemmód 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB15 (1) = D-SUB15 (1)
- braun: D-SUB15 (2) = D-SUB15 (2)
- grün: D-SUB15 (3) = D-SUB15 (3)
- gelb: D-SUB15 (4) = D-SUB15 (4)
- grau: D-SUB15 (5) = D-SUB15 (5)
- rosa: D-SUB15 (6) = D-SUB15 (6)
- blau: D-SUB15 (7) = D-SUB15 (7)
- rot: D-SUB15 (8) = D-SUB15 (8)
- schwarz: D-SUB15 (9) = D-SUB15 (9)
- violett: D-SUB15 (10) = D-SUB15 (10)
- grau-rosa: D-SUB15 (11) = D-SUB15 (11)
- rot-blau: D-SUB15 (12) = D-SUB15 (12)
- weiß-grün: D-SUB15 (13) = D-SUB15 (13)
- braun-grün: D-SUB15 (14) = D-SUB15 (14)
- weiß-gelb: D-SUB15 (15) = D-SUB15 (15)
- 15X0.25 [PVC]: 15X0.25 [PVC]
- Kabelausführung: Kabel für ein Modul
- Termék típus
Összekötő kábel
- Kábelhossz
3 m
- Csatlakozó
D-SUB hüvelysor
- Össz pólusszám
15
- Gyártói szám
2305460
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
15
- Gyártói szám
CABLE-D15SUB/B/B/300/KONFEK/S
- Hossz
3 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578982 kábellel CABLE-D15SUB/B/B/300/KONFEK/S Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578982 kábellel CABLE-D15SUB/B/B/300/KONFEK/S Phoenix Contact Tartalom: 1 db
Leírás
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: D-SUB-Buchsenleiste (1x 15-polig); Anschluss 2: D-SUB-Buchsenleiste (1x 15-polig); Kabellänge: 3 m
